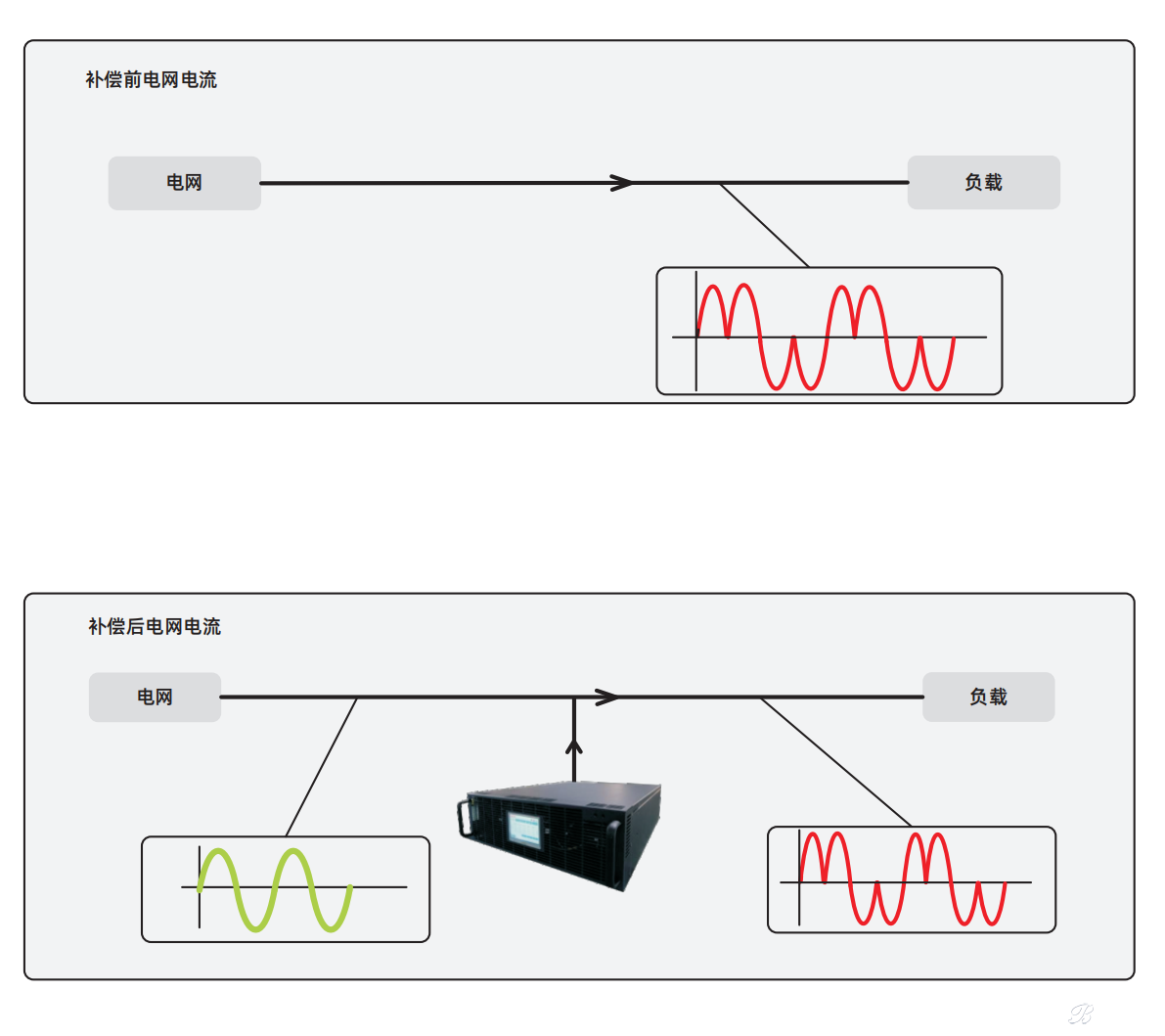

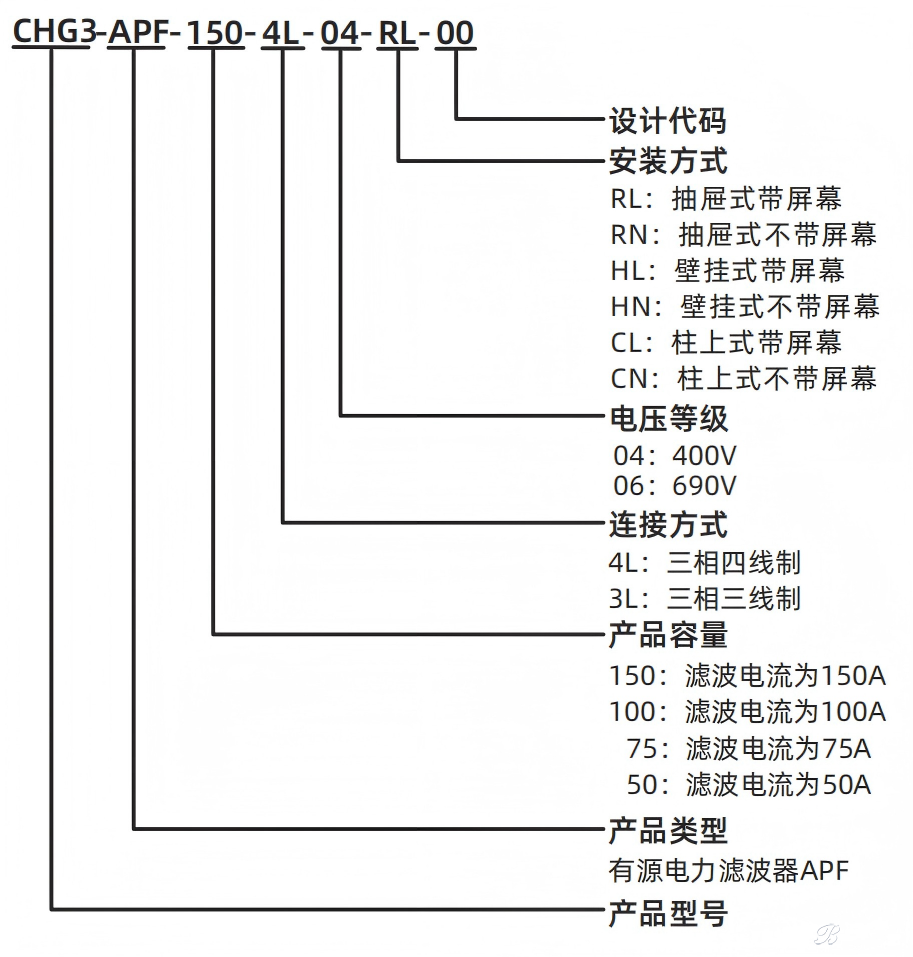

有源电力滤波器以并联方式接入电网，实时检测补偿对象的电压和电流，经指令电流运算单元计算，采用宽频脉冲调制信号变换技术驱动IGBT模块。向电网输入与电网谐波电流相位相反、大小相等的电流，两种谐波电流正好相互抵消，从而达到滤除谐波、动态补偿无功的功能，得到期望的电源电流。

技术特点：

1、模块化设计

整机集成度更高，控制系统、电气系统、功率单元、风机系统、检测单元采用模块化设计，维护方便、易操作。

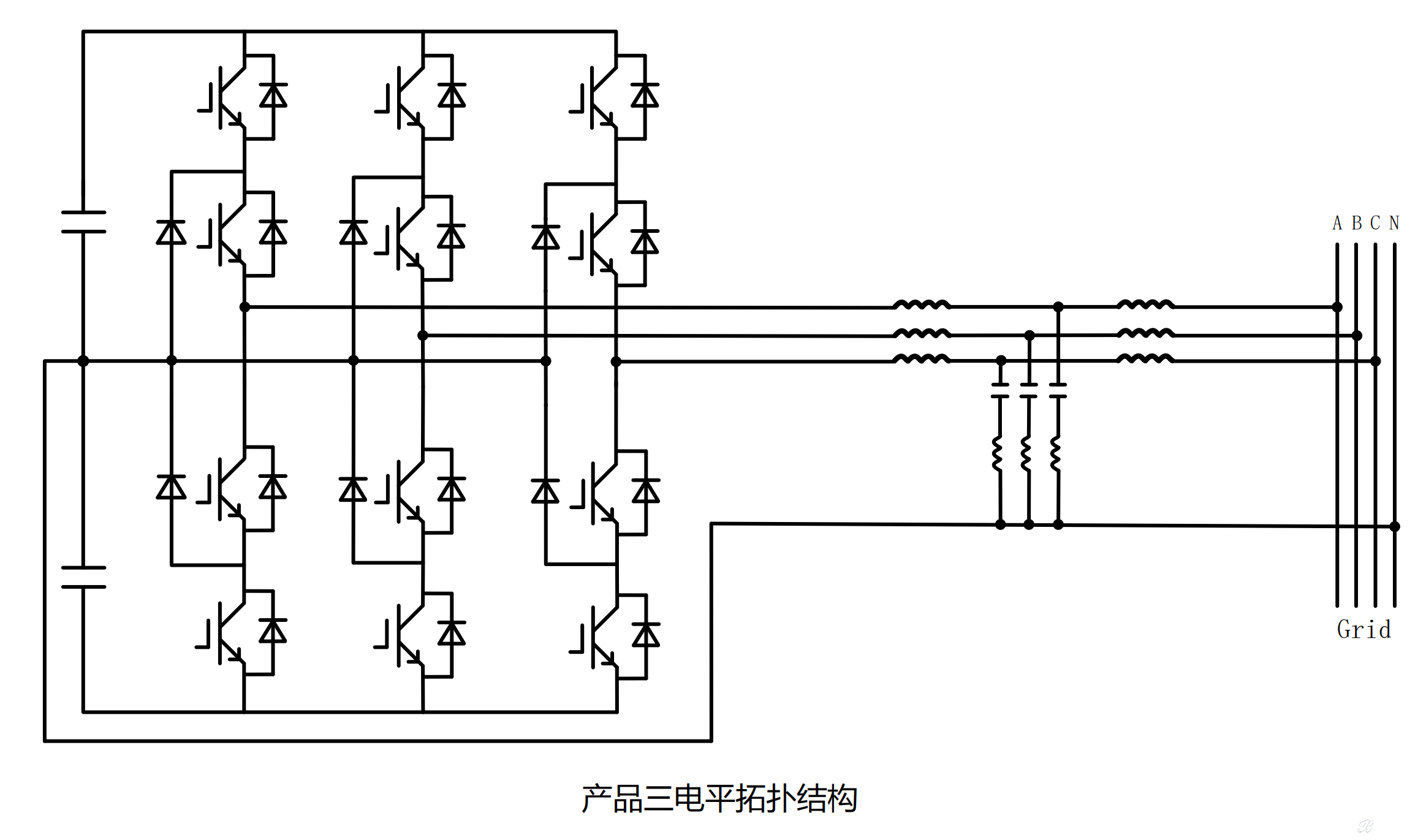

2、三电平拓扑结构

更少的纹波电流，调制波形更加接近正弦波，更好的补偿效果，更少的电感损耗，更高的开关频率。

3、高性能主控系统

采用双芯DSP+FPGA架构控制，完成谐波分析、跟踪算法、逻辑控制、故障处理、三电平SPWM调制、通信、信号处理等功能，精准、快速、可靠完成补偿控制。

4、控制策略先进

采用专利变频控制算法，动态谐波补偿，可同时补偿2-60次谐波，或选择其中特定次谐波进行补偿，自身容量范围内补偿后电流总畸变率小于5%。谐波电流检测算法采用高效的基于时域交换的FFT 算法，快速精确分析每一次谐波电流瞬时值，使补偿响应时间大大提高。

5、接口设计

模块化接口设计，安装更加方便。具有RS485、输出24V,运行指示灯等用户接口

6、独创散热设计

采用独创的上下分层双风道散热设计，散热更好。

7、易维护性

在线程序升级，过流、电网过压、欠压等故障保护合计，全面保护系统安全，产品维护更加简便。

8、安全性高

模块高防尘设计，模块安全性高。
