一、产品介绍

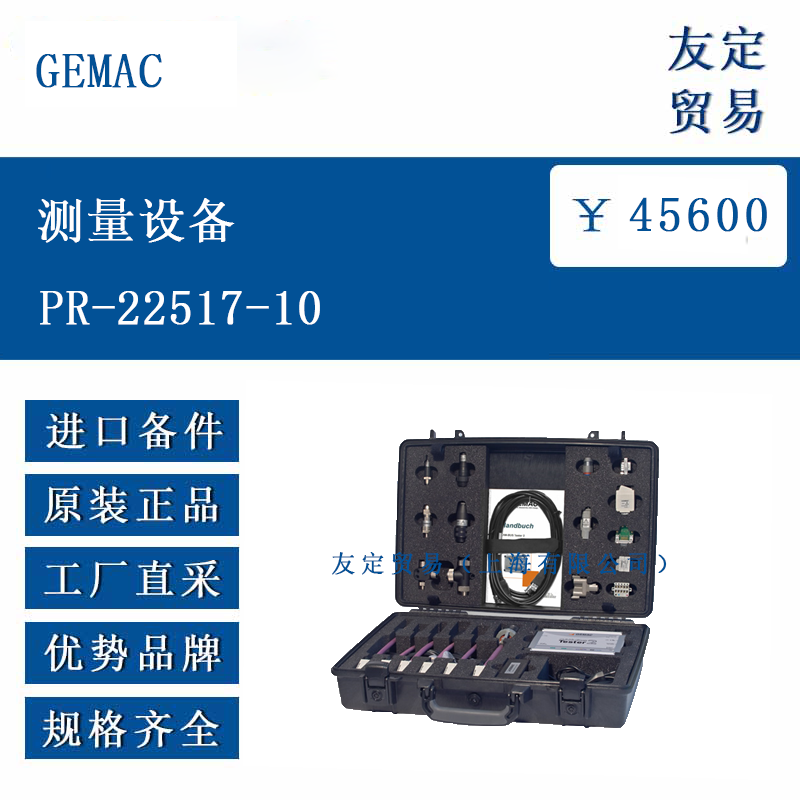

GEMAC PR-22517-10 测量设备是针对 CAN 总线系统设计的检测工具，主要用于分析总线物理信号质量与协议层数据。设备支持 CAN、CANopen、DeviceNet、SAE J1939 等多种协议，可检测总线电压、信号边沿陡度、共模干扰等物理层参数，同时具备协议解码、总线负载监测、错误帧计数等功能。通过实时监控与数据分析，可帮助用户识别总线通信中的潜在故障，如信号干扰、节点异常等，适用于设备研发、生产调试及维护阶段的总线诊断。
二、功能特点
多协议兼容性：支持 CAN 及主流 CAN 衍生协议（如 CANopen、SAE J1939），可满足不同行业的总线检测需求。
物理层检测：提供 2 通道示波器功能（CAN_H/CAN_L），可测量差分电压、信号边沿陡度、共模电压等参数，评估信号质量与干扰水平。
协议层分析：具备协议解码功能，支持符号化追踪显示，可实时监控总线负载、主动 / 被动错误帧计数，辅助定位通信协议层问题。
快速测试与评估：支持 10 秒内自动快速测试，生成包含阈值对比的评估结果，简化检测流程。
数据管理功能：支持项目管理（预定义节点列表、阈值设置）、测量数据存档及 PDF 报告生成，便于检测结果的追溯与分析。
三、选型指南
协议匹配需求：若检测对象涉及 CANopen、DeviceNet 等协议，需确认设备是否支持对应协议插件。
检测场景侧重：
若需高频次现场检测，可关注设备的便携性；
若用于研发阶段的深度分析，需确认协议解码深度与示波器采样率是否满足需求。
集成兼容性：设备支持通过 USB 连接 Windows 系统，需确保与现有测试平台的软件兼容性。
四、技术参数
支持协议 CAN、CANopen、DeviceNet、SAE J1939、ISOBUS、NMEA2000
示波器功能 2 通道（CAN_H/CAN_L 差分信号），支持信号边沿陡度、干扰电压范围测量
 测量参数 总线电压、共模电压、信号电平比率、总线负载率、错误帧计数
触发功能 在线触发（实时监控逻辑与物理错误），支持外部示波器触发输出
数据接口 USB（连接 PC 或笔记本电脑）
五、产品尺寸
 GEMAC 尺寸为 170mm×134mm×40mm，实际尺寸需以产品规格表为准。
六、应用领域
汽车电子：用于车载 CAN 总线系统的生产检测与故障排查，如 ECU 通信测试、信号干扰分析。
工业自动化：适用于工厂自动化设备的 CANopen 总线调试，监测总线负载与节点通信稳定性。
工程机械：支持 SAE J1939 协议，可用于重型机械、农业设备的总线诊断，确保多设备协同工作可靠性。
研发与测试：在设备研发阶段提供总线信号质量分析，辅助优化 CAN 网络设计，提升系统稳定性。
