一、产品介绍

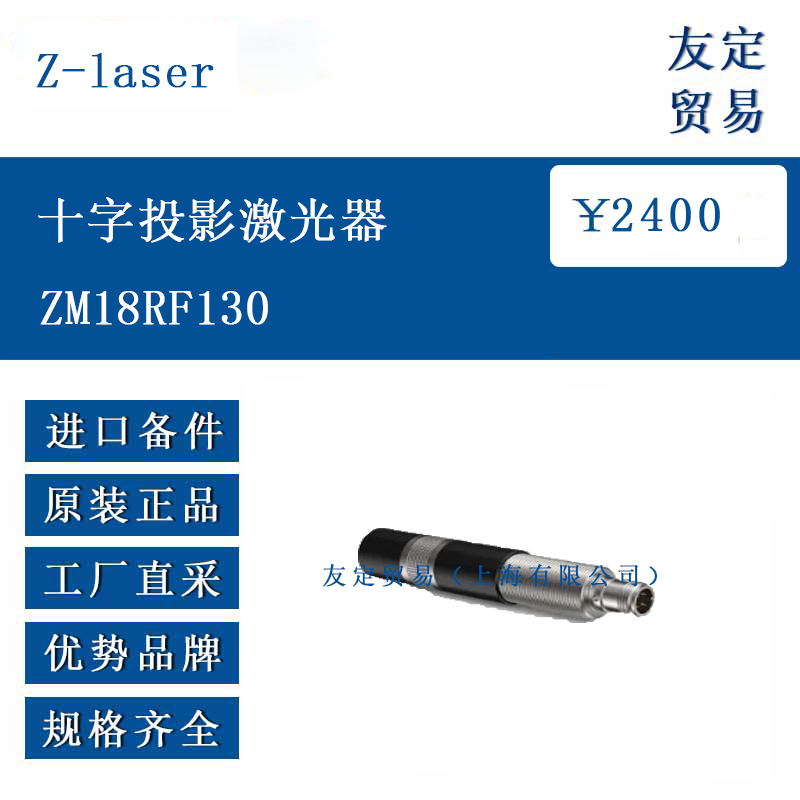

ZM18RF130 十字投影激光器是一款工业用激光定位设备，通过发射红色激光形成清晰的十字线投影，用于目标物体的位置标记、对齐或轮廓描绘。设备采用紧凑圆柱形设计，外壳材质为金属，具备一定的抗冲击和抗振动能力。其内置光学系统经过优化，可在指定距离内生成线条均匀、边缘清晰的十字标线，适用于自动化生产线、机械加工、木工雕刻等场景，帮助操作人员快速定位工件或调整设备对齐，提升工作效率。
二、功能特点
精准投影：采用高稳定性激光光源，十字线边缘锐利，中心交点定位精度较高，满足工业级对齐需求。
结构紧凑：圆柱形外壳直径约 18mm，便于安装在空间受限的设备上，如机床导轨、机械臂末端等。
调节灵活：支持焦距或投影范围调节（具体需参考技术参数），可根据使用距离调整十字线清晰度。
环境适应：具备一定的防尘、防溅水能力（如防护等级 IP54），可在常规工业环境中稳定工作。
三、选型指南
投影需求匹配：
明确所需投影图案（十字线）、线宽及清晰范围，确认 ZM18RF130 的投影参数是否满足。
若需其他图案，需选择对应型号，此型号仅适用于十字投影场景。
安装条件：
测量安装空间尺寸，确保 18mm 直径外壳可适配；若需固定在杆状结构上，可搭配 Z-LASER 专用支架。
确认供电方式（如直流 24V）与设备电源系统兼容。
环境参数：
工作温度范围（如 0°C~40°C）需匹配现场环境，避免高温或低温影响激光输出稳定性。
高粉尘或潮湿环境需确认防护等级是否足够。
四、技术参数
激光类型 红色半导体激光（波长 635~670nm）
输出功率 ≤5mW（符合 Class 2 激光安全等级）
投影图案 十字线，线长≥1000mm
焦距范围 固定焦距或可调
电源电压 DC 12~24V（典型值 24V，功耗≤3W）
防护等级 IP54（防尘防溅水）
外壳材质 铝合金或不锈钢（表面氧化处理）
五、产品尺寸
外形尺寸：直径 18mm，长度约 60~80mm（具体以实物为准），重量约 100~150g。
接口尺寸：尾部配备 M8 螺纹孔（用于安装支架）和电源连接线（线长可选 1~5m）。
六、应用领域
机械加工：在铣床、磨床上投影十字线，辅助工件装夹定位，减少对刀时间。
木工与家具制造：用于雕刻机、裁板锯等设备，标记切割或钻孔位置，提升加工精度。
自动化生产线：在输送带上投影对齐线，引导机器人抓取工件或视觉系统定位。
建筑与装修：辅助水平仪、垂直线标记，用于墙面瓷砖铺贴、门窗安装等场景
