一、产品介绍

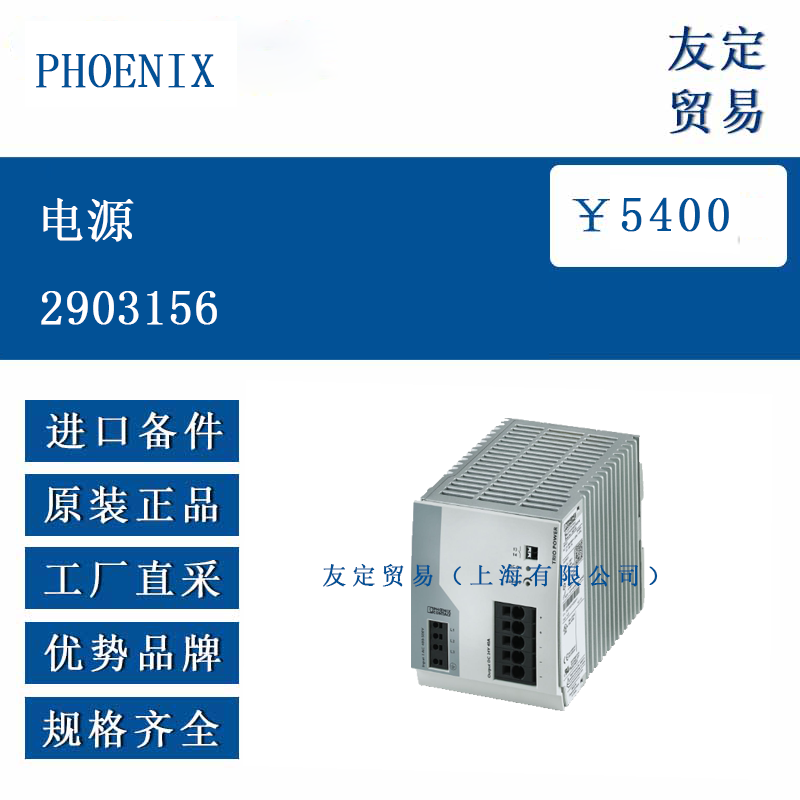

TRIO-PS-2G/3AC/24DC/40 是一款适用于 DIN 导轨安装的初级开关模式电源。它采用了无需工具的快速连接技术，对于实心导线和配备套管的柔性导线都能便捷连接。该电源专为满足各类工业应用需求而设计，在机械制造等领域广泛应用。它能将三相交流电转换为稳定的 24V 直流电输出，为负载设备提供可靠的电力支持 。

二、功能特点

动态功率裕度：具备动态 Boost 功能，能够在短时间内提供额外的功率输出，例如可达到 60A 持续 5s，以满足负载设备启动时等瞬间大功率需求 。
宽范围输入电压：额定输入电压范围为 3x400V AC...500V AC，输入电压允许波动范围在 3x400V AC...500V AC -20%...+15% ，可适应不同地区或不同工况下的电压变化，减少因电压不稳定导致的设备故障风险。
高效转换：转换效率较高，在 400V AC 输入时典型效率可达 93% ，在 480V AC 输入时典型效率可达 93.3%，高效的转换意味着在运行过程中能够减少能源损耗，降低使用成本。
坚固耐用设计：外壳采用金属材质，具体为铝 (AlMg3)，具有良好的机械强度和抗冲击性能；阻燃等级符合 UL 94 标准（壳体 / 接线端子）V0 ，能够有效防止火灾隐患；其电气强度高，能适应较为恶劣的电气环境，保障电源自身以及连接设备的运行安全。
宽工作温度范围：运行环境温度范围为 - 25°C...70°C ，在高于 60°C 时会有 2.5%/K 的降额，存放 / 运输温度范围为 - 40°C...85°C，并且在 - 40°C 下能可靠启动，可满足不同地区和不同工作场景下的使用需求，无论是寒冷地区还是炎热环境，都能保持稳定工作。
便捷连接技术：采用直插式连接方式，无需额外工具即可完成导线连接，操作简单快捷，节省安装时间，提高工作效率，同时也降低了因安装不当导致的连接故障概率。
三、选型指南
确定负载需求：明确需要供电的设备的电压、电流以及功率要求。例如，如果负载设备需要稳定的 24V 直流电源，且工作电流最大值接近或超过 40A，那么该电源可能不太适用，需选择更大电流输出的电源型号；若负载设备对电压精度要求极高，如要求输出电压波动在极小范围内，虽然该电源输出电压精度为 ±1%，但如果不能满足需求，也需考虑其他更精密的电源产品。
考虑输入电源情况：确认现场可用的输入电源类型和参数。若现场只有单相交流电，那么此款三相输入的电源就无法使用；若现场三相交流电的电压范围不在该电源允许的 3x400V AC...500V AC -20%...+15% 范围内，同样需要重新选型。
工作环境因素：考虑电源使用场所的环境温度、湿度、海拔等条件。如果使用环境温度经常高于 70°C，由于该电源在高于 60°C 时会降额使用，可能无法满足实际负载功率需求，需要选择更耐高温的电源产品；若使用环境湿度较大，超过允许的最大相对湿度≤95% (25°C 时，无冷凝)，或者海拔超过 4000m（该电源在超过 2000m 有 10%/1000m 的降额），都要综合评估该电源是否适用。
安装空间和方式：该电源为 DIN 导轨安装方式，如果安装空间有限，无法满足其安装尺寸要求，或者现场安装方式不允许采用 DIN 导轨安装，那么需要选择其他安装形式的电源产品 。
四、技术参数
输入参数
额定输入电压范围：3x400V AC...500V AC
输入电压范围：3x400V AC...500V AC -20%...+15%
AC 频率范围：50Hz...60Hz
频率范围 (fN)：50Hz...60Hz ±5Hz
电流消耗：3x1.9A (400V AC)
额定功耗：1335.1VA
推荐断路器用于输入保护：10A...16A (特性 B、C、D、K)
输出参数
额定输出电压：24V DC ±1%
额定输出电流 (iN)：40A
输出功率：960W
输出电压（USet）的设置范围：24V DC...28V DC (> 24V DC，稳定容量限制)
Dynamic Boost (IDyn.Boost)：60A (5s)
最大空载功耗：典型值 14W (400V AC)
其他参数
安装距离：右 / 左 0mm / 0mm ，上 / 下 50mm / 50mm
安装位置：水平 DIN 导轨 NS 35 ，EN 60715
防护等级：IP20
外壳材料：金属（铝 AlMg3）
环境温度（运行）：-25°C...70°C (> 60°C 降额: 2.5%/K)
环境温度（存储 / 运输）：-40°C...85°C
环境温度（启动类型测试）：-40°C
最大高度：≤4000m (> 2000m ，降额: 10%/1000m)
气候等级：3K3（符合 EN 60721）
最大允许相对湿度（运行）：≤95% (在 25°C ，无冷凝)
冲击：11ms ，15g ，在每个空间方向（根据 IEC 60068 - 2 - 27）
振动（运行）：DNV GL CG - 0339 / 等级 B，2Hz - 100Hz 共振搜索，90 分钟共振，2Hz - 13.2Hz ，±1mm 振幅 ，13.2Hz - 100Hz ，0.7g 加速度
五、产品尺寸
宽度 110毫米
高度 130毫米
深度 160毫米

六、应用领域
工业自动化生产线：在自动化生产线上，众多设备如传感器、控制器、执行器等都需要稳定的直流电源供电。该电源能够为这些设备提供稳定的 24V 直流电，满足其工作需求，确保生产线的正常运行，例如汽车制造、电子设备制造等行业的自动化生产线。
机械设备制造：各类机械设备中的控制系统、电机驱动器等部分常需要 24V 直流电源。该电源的动态功率裕度和宽范围输入电压等特性，使其能适应机械设备在启动、运行过程中的不同工况，保障设备稳定运行，像机床设备、包装机械设备等。
工厂配电系统：可作为工厂配电系统中的一部分，将三相交流电转换为稳定的 24V 直流电，为工厂内一些对电源稳定性要求较高的小型设备或控制系统供电，实现电力的合理分配和使用。
交通运输设备：在一些交通运输设备的电气控制系统中也有应用，例如轨道交通车辆中的部分控制电路、信号系统等可能会使用该电源提供的 24V 直流电，确保设备在不同的运行环境下可靠工作。
