一、产品介绍

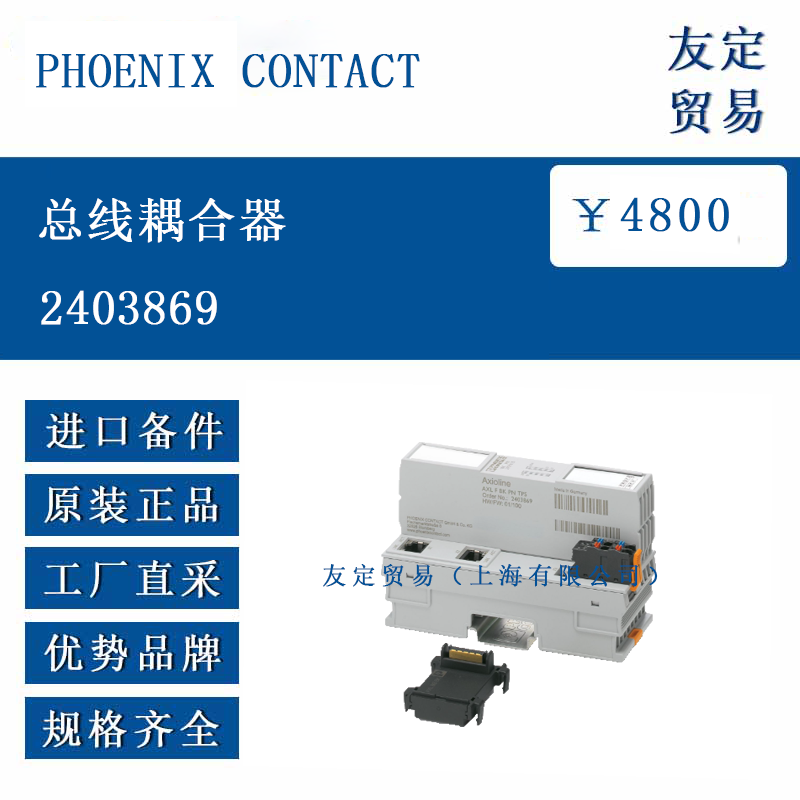

AXL F BK PN TPS 2403869 总线耦合器是用于连接不同总线系统的设备，能够实现信号在不同总线间的转换与传输。它基于模块化设计理念，支持多种功能模块的扩展与组合。适用于工业自动化环境，通过 PROFINET 通信协议，可实现与其他设备和控制系统的高速数据交换，在自动化生产线、控制系统集成等场景中，承担着连接和数据交互的重要角色，为系统内各设备之间的稳定通信提供支持 。

二、功能特点

高速通信：支持 PROFINET 通信协议，数据传输速率快，能够满足工业自动化系统对实时性和数据传输效率的要求，实现设备之间快速、稳定的数据交换。
模块化设计：采用模块化结构，可根据实际应用需求灵活配置功能模块，方便用户根据不同的项目需求和控制要求，对总线耦合器进行功能扩展和定制，提升设备的适用性和灵活性。
多种接口支持：配备多种类型的接口，如电源接口、通信接口等，方便与不同的设备和系统进行连接，能够兼容多种设备和总线标准，增强了与其他设备协同工作的能力。
宽工作温度范围：具备较宽的运行环境温度范围，无论是高温还是低温环境，都能保持稳定的工作状态，可适应不同地区和复杂工业环境下的使用要求，减少因环境温度因素导致的设备故障。
坚固耐用：外壳采用耐用材料制成，具有一定的机械强度和抗冲击性能，可抵御工业环境中常见的震动、碰撞等情况，同时具备一定的防护性能，能够在有灰尘、湿气等环境下稳定运行 。
三、选型指南
通信协议匹配：确认现场控制系统所采用的通信协议，确保该总线耦合器支持的 PROFINET 协议与现有系统兼容。若系统采用其他通信协议，此总线耦合器则无法直接使用，需选择对应协议的产品。
功能需求评估：根据实际应用场景，确定所需的功能模块和接口类型。例如，如果项目需要接入大量传感器和执行器，就需要选择具备足够扩展接口的总线耦合器；若对数据处理能力有较高要求，需关注产品的数据处理性能指标。
环境条件考量：考虑总线耦合器的使用环境，包括温度、湿度、灰尘、腐蚀性气体等因素。若使用环境较为恶劣，如高温、高湿或存在腐蚀性气体，需选择具备相应防护等级的产品，以保证设备的长期稳定运行。
安装空间与方式：检查安装现场的空间大小，确认是否有足够空间安装该总线耦合器及其扩展模块。同时，了解其安装方式是否符合现场条件，该总线耦合器常见的安装方式为 DIN 导轨安装，若现场无法采用此方式，需另行选择合适产品。
四、技术参数
接口数量 2
连接方法 RJ45 插孔
连接方法注意事项 自动协商和自动交叉
传输速度 100 Mbps（符合 PROFINET 标准）
传输物理学 RJ45双绞线以太网
Axioline F 本地总线
接口数量 1
连接方法 总线基础模块
传输速度 100 Mbps
服务
接口数量 1
连接方法 USB C 型
系统限制
支持的设备数量 最多 63 个（每个站）
可连接的本地总线设备数量 最多 63
PROFINET
设备功能 PROFINET设备
规格 版本 2.3
一致性等级 一致性-C级
设备 ID 1000十六进制
供应商 ID 00B0十六进制
产品类型 I/O组件
产品系列 Axioline F
类型 块模块
安装位置 任意（观察温度降额）
供货范围 包括总线基础模块和 Axioline F 连接器
绝缘特性
过压类别 二类（IEC 60664-1、EN 60664-1）
污染程度 2 (IEC 60664-1、EN 60664-1)
标称条件下的最大功率耗散 4.4 瓦
电位：通信电源 U L馈入（Axioline F 本地总线 U Bus的供电由 U L产生）
电源电压 24伏直流电
电源电压范围 19.2 V DC ... 30 V DC（包括所有公差，包括纹波）
电流消耗 最大 600 mA（U Bus时为 2.0 A ，U L  = 24 V，最高可达 HW 03）
最大 700 mA（U Bus时为 2.5 A ，U L  = 24 V，来自 HW 04）
保护电路 电子电涌保护器
反极性保护；无
电位：Axioline F 本地总线供电（U Bus）
电源电压 5 V DC（通过总线基础模块）
电源单元 最大 2 A（至 HW 03）
最大 2.5 A（来自 HW 04）
电气隔离/电压范围隔离
测试电压：PROFINET 接口 1 / PROFINET 接口 2 1500V交流电，50Hz，1分钟
测试电压：PROFINET 接口 1/24 V 通信电压 (U L ) 馈入 1500V交流电，50Hz，1分钟
测试电压：PROFINET 接口 1/功能接地 1500V交流电，50Hz，1分钟
测试电压：PROFINET 接口 2/24 V 通信电压 (U L ) 馈入 1500V交流电，50Hz，1分钟
测试电压：PROFINET 接口 2/功能接地 1500V交流电，50Hz，1分钟
测试电压：24 V 通信电压（U L）馈入/功能接地 500V交流电，50Hz，1分钟
五、产品尺寸
宽度 45毫米
高度 126.1 毫米
深度 74毫米
尺寸说明 该深度适用于使用 TH 35-7.5 DIN 导轨的情况（符合 EN 60715）。
六、应用领域
工业自动化生产线：在汽车制造、电子设备制造等自动化生产线上，用于连接各类自动化设备，如机器人、传感器、执行器等，实现设备之间的数据通信和协同工作，保障生产线的高效、稳定运行。
机械设备控制：在机床、包装机械等各类机械设备中，作为通信枢纽，连接设备的控制系统与其他部件，实现对机械设备的精确控制和实时监测，提升设备的自动化程度和运行性能。
工厂自动化系统集成：在工厂自动化系统集成项目中，可将不同厂家、不同通信协议的设备连接在一起，实现整个工厂生产系统的互联互通和统一管理，提高工厂的生产效率和管理水平。
过程自动化领域：在化工、电力、石油等过程自动化行业，用于连接现场仪表、控制器等设备，实现生产过程数据的采集、传输和控制，确保生产过程的安全、稳定和高效运行。
