一、产品介绍

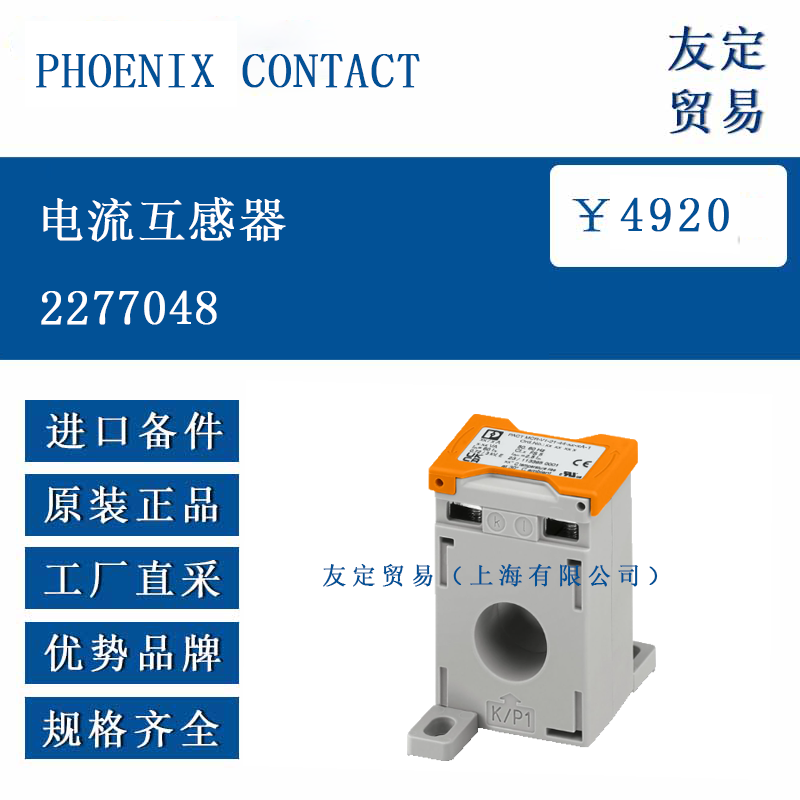

phoenix contact PACT MCR-V1-21-44-250-5A-1 2277048 电流互感器是一款用于测量和转换交流电流的设备。它通过电磁感应原理，将一次侧的大电流按比例转换为二次侧的小电流，方便后续仪表、保护装置和控制系统进行测量、监控与保护。该电流互感器采用紧凑设计，适用于多种工业安装环境，可在电气系统中实现对电流的准确检测，为电力系统的稳定运行提供数据支持。
二、功能特点
准确的电流转换：具备精确的电流转换能力，能将一次侧的 250A 电流稳定转换为二次侧 5A 电流，转换精度满足相关标准要求，为电流测量、计量和保护提供可靠数据。
宽工作范围：可在一定的电压和频率范围内稳定工作，适应不同工况下的电流测量需求，对电网电压和频率的波动有一定的耐受能力，减少因外部条件变化导致的测量误差。
良好的绝缘性能：采用优质绝缘材料，具有较高的绝缘强度，能有效隔离一次侧和二次侧电路，保障设备和人员安全，同时防止漏电、短路等故障发生。
紧凑安装设计：整体结构紧凑，占用空间小，便于在电气柜、配电箱等空间有限的设备中安装。其安装方式简单，可节省安装时间和空间成本。
抗干扰能力：具备一定的抗电磁干扰能力，在复杂的电磁环境中，能保持稳定的工作性能，确保测量数据的准确性和可靠性，减少外界电磁干扰对测量结果的影响 。
三、选型指南
电流参数匹配：根据实际电路中的最大工作电流，确认该电流互感器的一次侧额定电流 250A 是否满足需求。若实际电流超过其额定值，可能导致测量不准确甚至损坏互感器；同时，需确保二次侧额定电流 5A 与后续连接的测量仪表、保护装置等设备兼容。
电压与频率条件：核实使用现场的电压等级和频率范围，确保该电流互感器的工作电压和频率范围能够适应现场条件。若现场电压、频率超出其规定范围，可能影响互感器正常工作和测量精度。
安装空间与方式：检查安装位置的空间大小，确认该电流互感器的紧凑尺寸适合安装。同时，了解其安装方式是否与现场安装条件匹配，如是否便于在现有电气柜内安装固定 。
精度等级要求：根据应用场景对电流测量精度的要求，查看该电流互感器的精度等级是否满足。不同的精度等级适用于不同的场合，如计量场合通常对精度要求较高，而一般的监测场合对精度要求相对较低。
环境适应性：考虑电流互感器的使用环境，如温度、湿度、灰尘、腐蚀性气体等因素。若使用环境较为恶劣，需选择具备相应防护性能的产品，保证在复杂环境下长期稳定运行 。
四、技术参数
额定电流
一次侧额定电流：250A
二次侧额定电流：5A
指定 电流输出
二次额定电流I sn 5 安交流电
浪涌电流限制因素 FS 5
精度等级 1
连接方法 螺钉连接
剥皮长度 10毫米
导线截面柔性 2x 10 mm² ... 10 mm²（二次端子）
紧固扭矩 2 牛米 ... 2 牛米

五、产品尺寸

宽度 31毫米
高度 68毫米
深度 44毫米
备选安装方式的物品尺寸
宽度 44毫米
高度 68毫米
深度 31毫米
圆形导体
直径 20毫米
钻孔
直径 6.5 毫米

六、应用领域
电力配电系统：在变电站、配电室的电力监控系统中，用于测量和监测线路电流，为电力调度、计量计费和继电保护提供准确的电流数据，保障电力系统的安全稳定运行。
工业自动化生产线：在钢铁、化工、机械制造等工业自动化生产过程中，安装于电气控制柜内，对设备的运行电流进行实时监测，以便及时发现设备过载、故障等情况，实现自动化控制和保护 。
电机控制与保护：与电机控制系统配合使用，通过检测电机的工作电流，实现对电机的过载保护、缺相保护等功能，避免电机因电流异常而损坏，提高电机运行的可靠性和使用寿命。
能源管理系统：在建筑、工厂等场所的能源管理系统中，用于测量各支路电流，帮助统计和分析电能消耗情况，为节能优化提供数据依据，实现能源的合理分配和有效利用。
