一、产品介绍

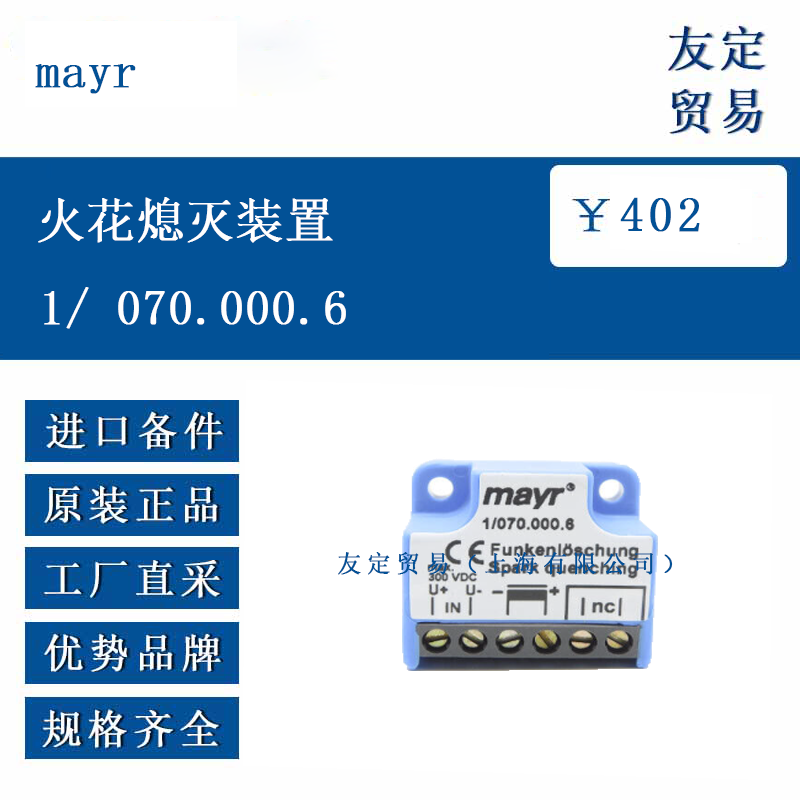

mayr 1/070.000.6 火花熄灭装置是一种用于抑制直流感性负载断电时触点火花的电子装置。它通过吸收感性负载切换时产生的电压峰值，将其限制在 70V 以内，从而减少触点损耗并降低电磁干扰（EMC）。装置采用紧凑设计，适用于触点开口距离大于 3mm 的开关产品，可有效延长触点寿命并优化系统电磁兼容性。
二、功能特点
1. 电压峰值抑制：能吸收感性负载切换产生的电压峰值，将其限制在 70V，保护绝缘和触点免受损害。
2. *EMC 干扰降低*：通过限制电压上升率，抑制开关火花，从而减少电磁干扰对周边设备的影响。
3. 制动响应优化：相比续流二极管，可将制动接合时间缩短 2-4 倍，提升系统响应效率。
4. 宽电压适应性：输入电压最大支持 300VDC，峰值电压可达 615V（整流电压 400VAC，50/60Hz），适配多种直流供电场景。
5. 防护性能可靠：主体防护等级为 IP65，端子防护等级为 IP20，可在 - 25℃至 + 85℃的环境温度中稳定工作。
三、选型指南
1. 负载类型匹配：适用于直流感性负载（如电磁线圈、电机等），需确认负载断电时的能量释放需求，装置最大可处理 9J/2ms 的关断能量。
2. 电压参数适配：输入电压需≤300VDC，峰值电压≤615V，确保与系统供电参数匹配。
3. 触点条件要求：仅适用于触点开口距离 > 3mm 的开关产品，安装前需核实开关规格。
4. 环境条件评估：工作温度范围为 - 25℃至 + 85℃，存储温度为 - 25℃至 + 105℃，需确保使用环境温度在允许范围内。
5. 安装方式兼容：可通过 35mm 导轨安装（需搭配配件 1803201），需预留足够空间以满足 IP65 防护要求。
四、技术参数
输入电压 最大 300VDC，最大峰值 615V
关断能量 最大 9J/2ms
功耗 最大 0.1W
端子额定电压 250V
防护等级 主体 IP65，端子 IP20
环境温度 -25℃至 + 85℃
存储温度 -25℃至 + 105℃
最大导线直径 2.5mm²
端子拧紧扭矩 0.5Nm
五、产品尺寸
数值（mm）
长度 34
宽度 19
高度 25
安装孔直径 3.5
安装孔间距 30
六、应用领域
1. 工业自动化设备：适用于机床、纺织机械等设备的电磁离合器、制动器控制回路，减少触点火花对控制系统的干扰。
2. 电梯与输送系统：用于曳引机制动器、传送带驱动电机的断电保护，优化制动响应时间并提升系统安全性。
3. 包装机械：在封口机、贴标机的电磁阀控制电路中使用，延长触点寿命并降低 EMC 对传感器的影响。
4. 物流仓储设备：适用于堆垛机、穿梭车的直流电机控制，确保断电时的电气安全和设备稳定性。
5. 新能源设备：在太阳能追踪系统、风能变桨系统的直流驱动回路中，抑制感性负载切换产生的电压尖峰。
