一、产品介绍

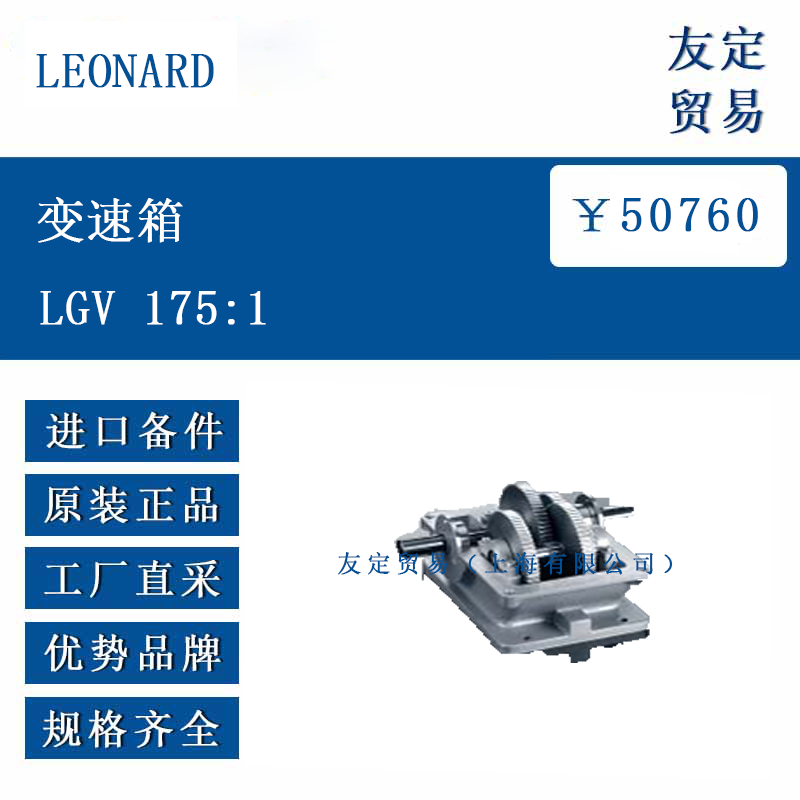

LEONARD LGV 175:1 变速箱是一款无背隙减速装置，专为驱动 LEONARD 旋转凸轮开关、增量式位置传感器、编码器等精密设备设计。该变速箱通过四个 M8 螺丝固定在基座上，采用终身润滑设计，无需日常维护。其核心优势在于预紧齿轮结构，确保长期使用后仍能保持无背隙传动，保证传动精度。变速箱采用同轴主轴布置，输入输出轴同轴设计，便于系统集成安装。
二、功能特点
无背隙传动：预紧齿轮结构消除传动间隙，适用于需要精确位置控制的场景，如编码器信号传输。
终身润滑：内部齿轮采用终身润滑设计，无需定期维护，降低使用成本。
高减速比：175:1 的减速比适用于需要大幅降低转速、提升扭矩的传动系统。
同轴设计：输入轴与输出轴同轴布置，简化机械结构安装，减少空间占用。
宽温适应：可在 - 25°C 至 + 90°C 的环境温度下工作，适应多种工业环境。
任意安装：安装位置不受限制，可根据系统需求灵活布置。
高扭矩承载：最大可承受 80 Nm 的扭矩，满足多数工业传动需求。
三、选型指南
减速比需求：确认系统所需减速比是否匹配 175:1，或选择 LEONARD 其他速比型号（如 LGV 系列的 35:1、75:1 等）。
扭矩匹配：确保系统传递的扭矩不超过 80 Nm，避免变速箱过载损坏。
转速要求：输入轴最大转速 3000 r.p.m.，需根据电机输出转速计算匹配性。
环境条件：确认使用环境温度在 - 25°C 至 + 90°C 范围内，存储温度不超过 - 30°C 至 + 100°C。
安装空间：参考变速箱尺寸（如 LGV 175:1 的外形尺寸），确保安装位置有足够空间。
应用场景：适用于需要精密传动的设备，如凸轮开关、编码器、精密机械等，避免用于冲击负载过大的场景。
四、技术参数
型号 LGV 175:1
减速比 175:1
变速箱类型 四步式
外壳材料 铸铝
外壳颜色 RAL 6011 “绿锤纹”，可选海水防护性能
齿轮类型 直齿轮，终身润滑
主轴规格 Ø20h6，研磨处理，带符合 DIN 332 的中心孔和 DIN 6885 的滑键
主轴布置 同轴
轴承类型 深沟球轴承
最大输入转速 3000 r.p.m.
最大扭矩 80 Nm
安装位置 任意
重量 7.5 至 10.5 kg
工作温度 -25°C 至 + 90°C
存储温度 -30°C 至 + 100°C
五、产品尺寸
外形尺寸：参考图 2.4.2，LGV 175:1 变速箱的主要尺寸包括长度 285 mm、宽度 100 mm、高度 28.5 mm（具体以技术图纸为准）。
安装接口：输入输出轴均为 Ø20h6，带中心孔和滑键，安装底座有四个 M8 螺丝孔。
轴伸长度：输出轴伸长度满足标准机械接口需求，具体尺寸需参考技术文档。
六、应用领域
工业自动化：用于驱动旋转凸轮开关，实现机械动作的精确控制。
传感器系统：搭配增量式位置传感器、编码器等，提供精准的位置反馈。
精密机械：适用于需要高减速比和无背隙传动的精密加工设备。
机器人技术：在机器人关节传动中，确保运动控制的精度和稳定性。
仪器仪表：用于仪表设备的传动机构，保证测量数据的准确性。
