一、产品介绍

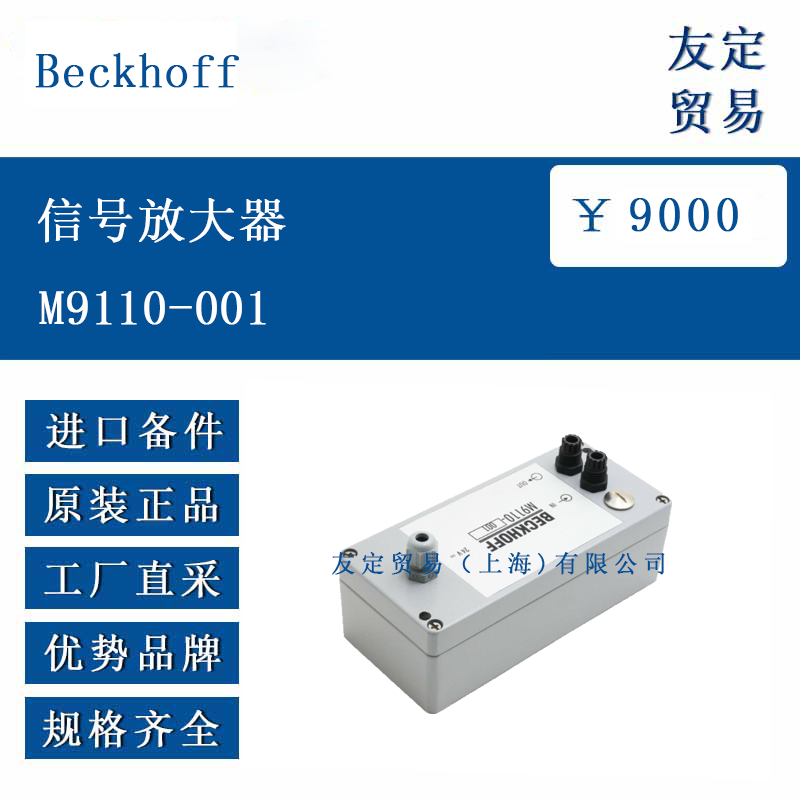

M9110-001 是一款双向 Beckhoff Lightbus 放大器。该放大器专门为长度超过 45 米的聚合物纤维光缆设计，玻璃光纤电缆不适用于此放大器。其内部集成了两个放大器，能够对 Beckhoff Lightbus 光纤环的两个方向的信号进行放大。模块由一个 M1200 和一个 M1210 模块共同作为信号放大的关键部件，其中 32 CMOS 的内插 / 外插功能在该模块中未被使用。M1210 模块内含有电源，能将输入的 24V 直流电压转换为 5V 输出，为 M1200 模块供电 。
二、功能特点
适用线缆类型特定：对聚合物纤维光缆有良好的适配性，适用于长度超 45 米的此类线缆信号放大，能有效保障信号在长距离传输后的稳定与强度 。
双向放大功能：两个放大器分别负责不同方向的信号放大，可确保光纤环内双向信号的稳定传输，提升整个信号传输系统的可靠性 。
内部供电设计：M1210 模块集成电源，将 24V DC 输入转换为 5V 输出为 M1200 供电，减少了外部电源接入的复杂性，也在一定程度上保证了内部供电的稳定性 。
三、选型指南
线缆材质与长度：若系统中使用的是长度超过 45 米的聚合物纤维光缆，可考虑选用 M9110-001 信号放大器。如果是玻璃光纤电缆，则需选择其他适配的放大器产品 。
信号传输方向要求：当系统需要对信号进行双向传输且确保双向信号质量时，M9110-001 的双向放大功能恰好满足此类需求。若仅为单向信号传输场景，可进一步评估是否有更合适的单向放大设备 。
供电环境考量：由于该放大器内部有特定的供电转换设计，在选型时需确认现场是否能稳定提供 24V DC 的输入电源，以保证放大器的正常工作 。
四、技术参数
输入电压
24V DC ± 10%
工作电流
200mA
工作温度范围
0℃ 至 +55℃
防护等级
IP65
内部模块组成
含 M1200、M1210 模块，M1210 含电源转换模块
CMOS 使用情况
32 CMOS 不使用内插 / 外插
​
五、产品尺寸
长：175mm
宽：80mm
高：52mm
六、应用领域
工业自动化生产线：在一些自动化生产线上，若采用了符合条件的聚合物纤维光缆进行信号传输，且传输距离较长，M9110-001 可用于放大信号，确保生产线上各类传感器、控制器之间的信号稳定传输，保障生产线的正常运行 。
大型设备的内部信号传输系统：例如大型机械设备、工厂的中央控制系统等，当内部布线使用长距离聚合物纤维光缆连接不同功能模块，需要对信号进行双向稳定传输与放大时，该放大器可发挥作用 。
