一、产品介绍

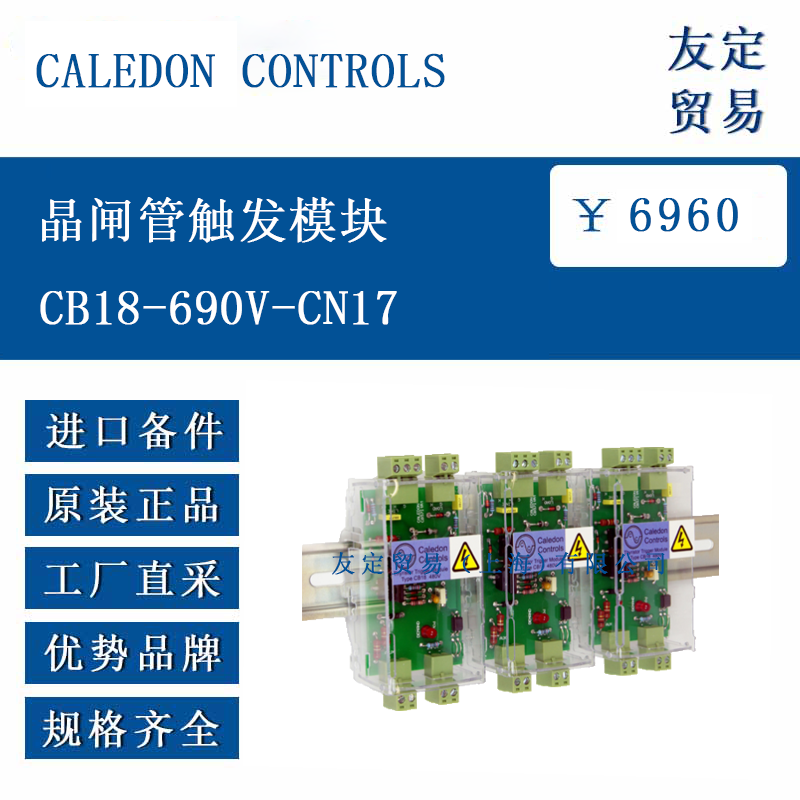

该模块用于触发背靠背晶闸管对，实现交流电阻性加热负载的零电压开关控制。采用 DIN 轨安装设计，单模块可控制 1 对晶闸管，2 或 3 个模块可组合控制三相负载。模块接受标准逻辑型触发信号，适用于需要精确电压控制的加热系统，通过零电压开关减少电路冲击。
二、功能特点
电压适应性：支持最高 690V RMS 供电电压，适配宽电压范围场景，供电电压范围为 440V 至 760V RMS。
响应性能：快速响应特性，适用于单周期控制器，满足实时控制需求。
抗干扰能力：对传导干扰和误触发有高免疫力，保障系统稳定运行。
电气隔离：电源电路与输入信号电路间隔离电压达 5750V RMS，符合双重绝缘要求，爬电距离 11.5mm，适应污染等级 2 和过电压类别 III 环境
三、选型指南
电压匹配：确认现场供电电压在 440V 至 760V RMS 范围内，避免超出额定值。
负载类型：仅适用于电阻性负载（如加热元件），不建议用于感性或容性负载。
触发信号：输入信号需满足 > 6V 导通、<2V 关断，输入阻抗 2kΩ 串联 3.5V 阈值，确保与控制器输出兼容。
环境条件：工作温度 0-50℃，存储温度 - 25℃至 + 70℃，需避免冷凝环境。
四、技术参数
供电电压范围 440V 至 760V RMS（690V 型号）
供电频率 50-60 Hz
触发信号阈值 >6V 导通，<2V 关断，最大 30V，输入阻抗 2kΩ 串联 3.5V 阈值
峰值门极触发电流 1A
电气隔离 电源电路与信号电路隔离电压 5750V RMS
爬电距离 11.5mm
尺寸 115mm（高）×52mm（宽）×52mm（深，DIN 轨安装）
环境温度 工作温度 0-50℃，存储温度 - 25℃至 + 70℃
湿度 0-95% 非冷凝
五、产品尺寸
高度：115 mm
宽度：52 mm
深度（DIN 轨安装）：52 mm
外壳：透明聚碳酸酯材质。
六、应用领域
工业加热系统：如电阻炉、烘箱、热成型设备的温度控制。
电阻性负载控制：用于陶瓷加热元件、电加热丝等设备的功率调节。
三相系统集成：可组合控制三相星形或三角形连接的加热负载，支持 4 线星形连接系统。
