一、产品介绍

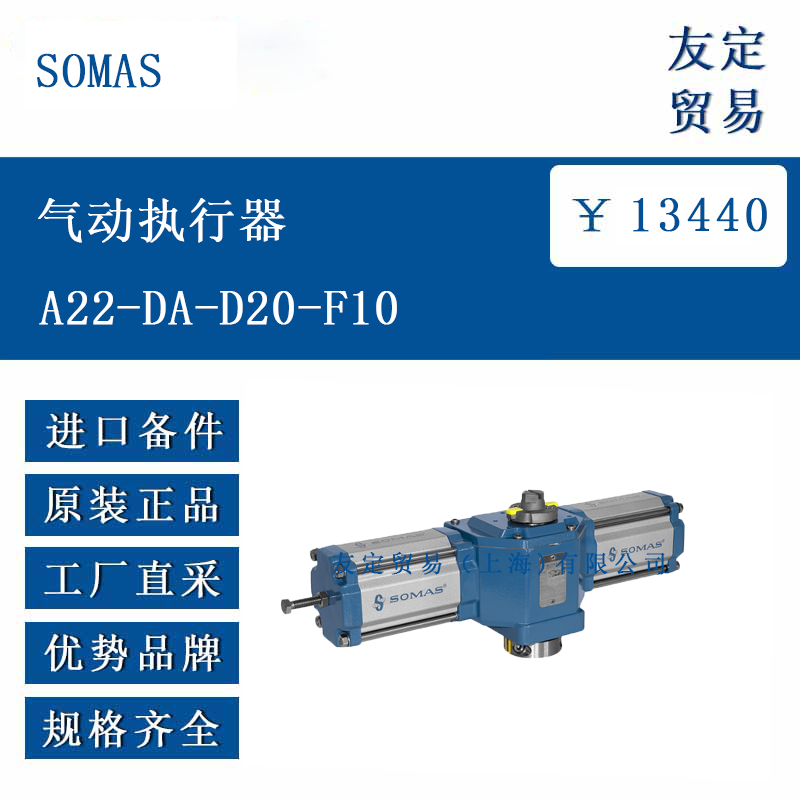

SOMAS A22-DA-D20-F10 是一款双作用气动执行器，主要用于驱动 90° 旋转阀门（如球阀、蝶阀、球段阀等），实现工业管道中流体的开关或调节控制。其设计基于紧凑结构，采用专利无背隙扭矩传输技术（适用于 D≤50），确保控制精度与可靠性。执行器通过气压驱动活塞，将直线运动转化为旋转运动，适配 ISO 5211 和 VDI/VDE 3845 标准接口，可与多种阀门及附件标准化连接。
二、功能特点
结构设计：
紧凑轻量化设计，铝合金壳体经表面处理，耐腐蚀且适合工业环境。
专利无背隙扭矩传输耦合器，消除传动间隙，优化控制性能。
密封与摩擦：
低摩擦密封设计，降低启动扭矩，提高响应速度。
扭矩特性：
优化的扭矩曲线，在关闭位置可输出最大扭矩，匹配金属密封蝶阀、球阀等的扭矩需求。
兼容性：
标准化接口支持多种阀门及附件（如定位器、电磁阀）安装。
三、选型指南
扭矩匹配：
根据阀门类型（如蝶阀、球阀）和压差（Δp）参考扭矩表：
在 5.5bar 气压下，A22-DA 在 90° 位置的输出扭矩为 186 Nm（关闭方向），需确保阀门操作扭矩不超过此值。
气压需求：
标准工作气压为 4-8bar，最低供气压力不低于 4bar，需使用清洁干燥的仪表空气（符合 ISO 8573-1）。
安装与环境：
标准安装位置为垂直于管道（位置 A），其他位置需定制。
环境温度范围为 - 30 至 + 90°C（可选高温设计至 + 120°C）。
阀门适配：
适用于 DN150 及以下口径的球阀、蝶阀，具体参考选型表。
四、技术参数
作用类型 双作用（DA）
扭矩（5.5bar） - 开启方向（0°BTO）：413 Nm
- 关闭方向（90°BTC）：186 Nm
气缸体积 0.8 L
空气连接 1/4" G 螺纹
防护等级 未明确标注，需参考壳体密封设计
输出轴旋转角度 最大 95°（可调行程限位）
材料 壳体 / 气缸：铝合金（喷漆）
活塞密封：碳填充 PTFE + 丁腈橡胶
五、产品尺寸（mm）
尺寸标识 数值
A（总长） 255
B（宽度） 260
C（高度） –
Ødi（轴径） 20-30
ØD（法兰直径） 69
重量 9 kg
六、应用领域
工业管道控制：适用于石油、化工、水处理、能源等行业的管道流体开关控制，如调节水、蒸汽、气体或液体介质的流量。
阀门驱动：配套蝶阀、球阀、球段阀等 90° 旋转阀门，尤其适合需要快速启闭或精准调节的场景（如紧急切断、流量控制）。
自动化系统：可集成于 PLC 或 DCS 系统，通过气压信号实现远程控制，支持与定位器配合实现连续调节。
