一、产品介绍

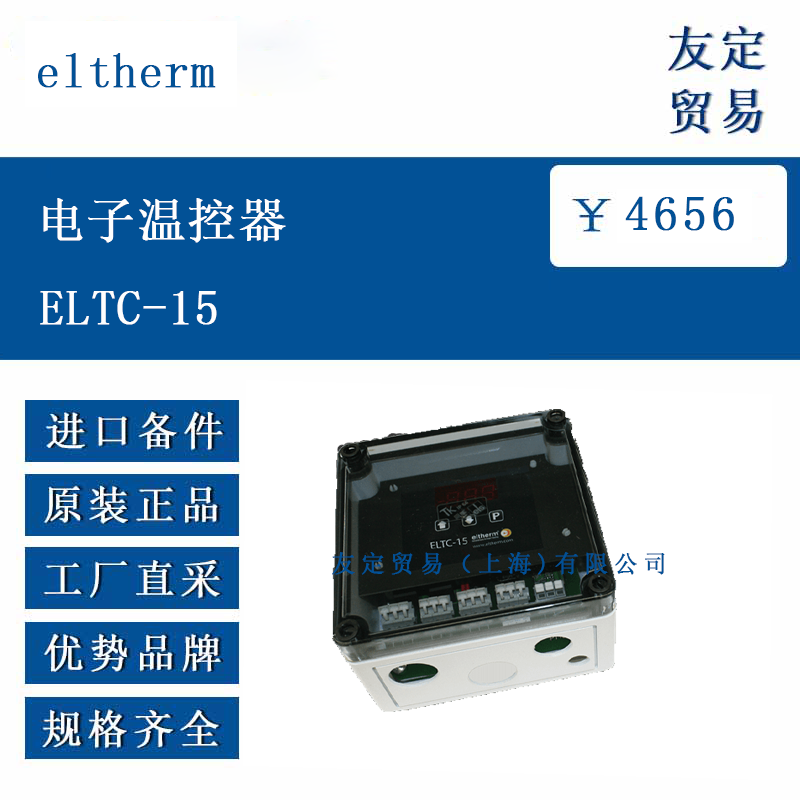

eltherm ELTC - 15 是一款带有数字显示和斜坡功能的温控器。它通过 Pt100 温度传感器或 K 型热电偶测量温度，由微控制器对测量温度进行处理并显示。在进行实际值与设定值的比较后，会根据配置切换输出继电器。该设备采用防溅水的塑料外壳，配有透明外壳盖，且随附相关配件。
二、功能特点
安装方式：支持壁挂安装，方便在不同场景中进行安装固定。
显示方式：配备 LED 显示，可清晰展示温度等相关信息。
温度设定：温度可编程范围为 0 至 +999°C，能满足多种温度控制需求。
负载切换：可切换 20A 电阻负载，适用于一定功率的电阻性负载设备。
报警功能：具有可配置的报警触点，当温度达到设定阈值时能发出警报。
传感器连接：支持 Pt100 传感器的 2 线和 3 线连接方式。
扩展连接：最多可连接 2 个 ELSR，便于系统的扩展应用。
斜坡功能：具备斜坡功能，可实现温度的逐步上升或下降控制。
三、选型指南
工作电压：需确认使用场景的工作电压在 90 至 260V AC、50/60Hz 范围内，以确保温控器正常工作。
温度范围：根据实际需要控制的温度范围，选择合适的传感器类型。若温度范围在 -50 至 +410°C，可选用 Pt100 传感器；若温度更高，至 +999°C，则选用 K 型热电偶。
负载需求：考虑所控制负载的电流大小，确保温控器的 20A 电阻负载切换能力能够满足需求。
环境条件：关注使用环境的温度，该温控器适用的环境温度为 -25°C 至 +55°C，存储温度为 -30°C 至 +60°C。
四、技术参数
工作电压：90 至 260V AC，50/60Hz。
功率消耗：最大 4mA，小于 5VA。
继电器容量：继电器 1 为 20A 混合继电器，继电器 2 为 8A 切换继电器（用于报警）。
温度范围：环境温度 -25°C 至 +55°C，存储温度 -30°C 至 +60°C；使用 Pt100 时测量范围 -50 至 +410°C，使用 K 型热电偶时为 -50 至 +999°C。
传感器连接：支持 Pt100 2 线和 3 线连接，以及 K 型热电偶连接。
显示类型：红色 LED 显示。
外壳材料：聚碳酸酯，灰色，配有透明盖。
外壳尺寸：130 x 130 x 75mm（宽 x 高 x 深）。
防护等级：IP65。
重量：约 0.6kg。
五、产品尺寸
该温控器的外壳尺寸为 130mm（宽）×130mm（高）×75mm（深），安装时需考虑此尺寸是否符合安装空间的要求。
六、应用领域
工业领域：可用于工业中的高温应用场景，对温度进行精准控制。
设备保温：适用于筒仓、容器、管道、储罐、阀门、泵等设备的防冻保温，防止设备因温度过低而出现故障。
