一、产品介绍

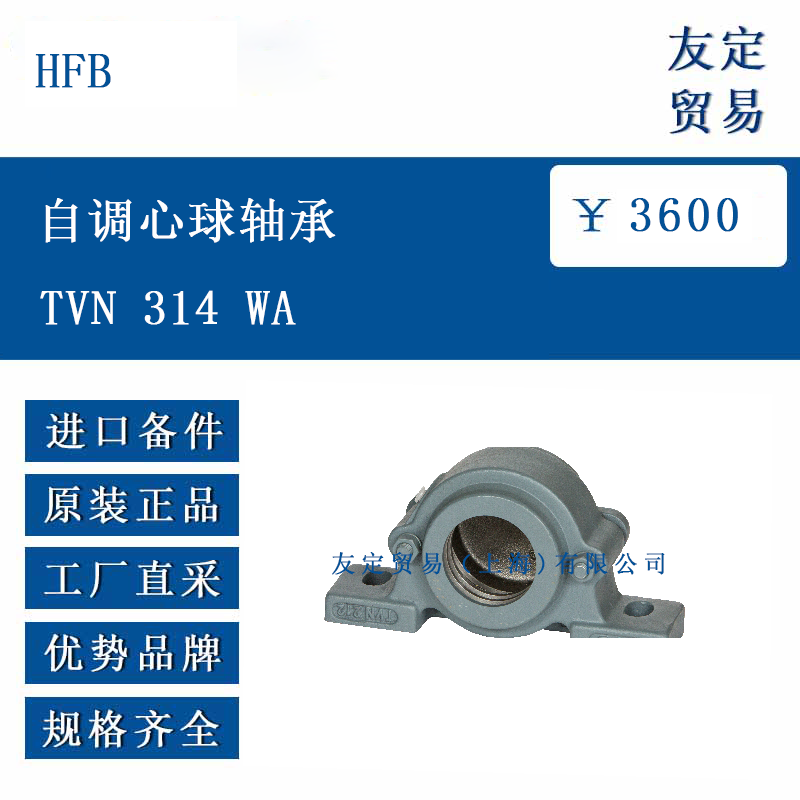

HFB TVN 314 WA 自调心球轴承座为不分裂式结构，采用 GG20 材质铸造，适用于安装圆柱形孔的自调心球轴承。轴承座通过插入固定环或中间环实现轴向定位，密封采用毛毡条设计，可减少灰尘与杂质侵入。其结构设计允许轴承在一定范围内自动调心，适应轴与轴承座的相对偏斜，确保运行稳定性。
二、功能特点
材质与结构：主体由 GG20 铸铁制成，具备一定的强度与耐磨性，适合工业环境使用。
密封设计：毛毡条密封结构，可阻挡外部杂物，维持轴承内部润滑状态。
润滑便利性：轴承座设有 R1/8" 注油孔，便于后期补充润滑脂，维护简便。
载荷能力：在 Q180° 时断裂载荷为 190 kN，Q150° 时为 160 kN，具体载荷数据需参考技术参数表。
三、选型指南
轴承匹配：需与自调心球轴承系列 13 - 23 或球面滚子轴承 223 搭配使用，确保轴承孔径与轴承座适配。
载荷条件：根据实际工况中的径向与轴向载荷选择，参考断裂载荷数据（如 TVN 314 在 Q90° 时断裂载荷为 290 kN）。
安装尺寸：确认安装空间的孔径、轴距等参数，TVN 314 WA 的 d 为 70 mm，d1 为 80 mm，需与设备接口匹配。
环境适应性：适用于常规工业环境，若涉及腐蚀性或特殊介质，需额外确认防护措施。
四、技术参数
适用轴承孔径 d 70 mm
安装孔径 d1 80 mm
外径 D 126 mm
宽度 B 115 mm
高度 H 260 mm
安装轴距 A1 90 mm
断裂载荷（Q180°） 190 kN
断裂载荷（Q90°） 290 kN
重量 约 14.00 kg
防护等级 常规工业防护
五、产品尺寸
整体尺寸：外径 126 mm，宽度 115 mm，高度 260 mm，安装孔相关尺寸需参考技术图纸。
安装接口：适配 M20 螺栓，安装轴距等细节需以实际测量为准。
六、应用领域
矿山设备：适用于 chalk sandstone ore wagons（砂岩矿车）等矿山运输设备的轮轴支撑。
工业机械：可用于需要自调心功能的传送带、搅拌机等设备的轴承安装，适应轴的轻微偏斜工况。
重型机械：在承受径向载荷为主的重型机械中，作为轴承支撑部件，保障设备运行平稳。
