一、产品介绍

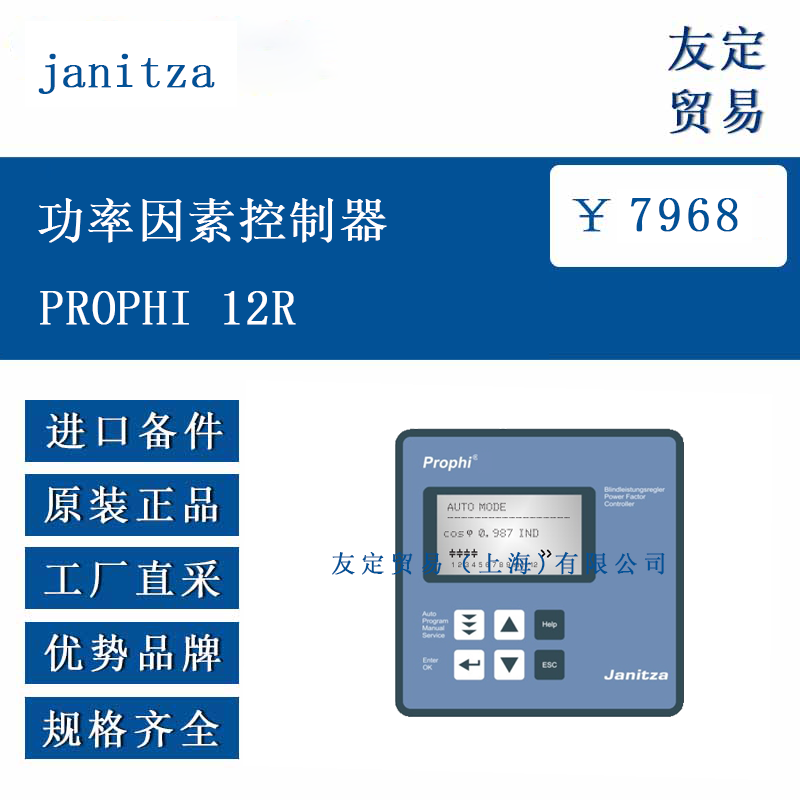

Janitza PROPHI 12R 是一款用于电力系统功率因素控制的设备，通过监测电网参数并自动调节电容补偿，实现无功功率的优化管理。该控制器采用图形显示界面，支持菜单驱动操作，可实时显示功率因素、电压、电流等参数，并具备自动初始化功能，减少调试工作量。其设计符合工业标准，适用于多种电力环境的功率因素校正需求。
二、功能特点
多通道输出控制：具备 12 个继电器输出，可连接电容补偿回路，实现分级补偿控制。
智能控制模式：支持顺序连接、循环连接、智能循环连接等多种控制原理，可根据负载特性自动优化补偿策略。
参数监测与显示：实时监测电压、电流、无功功率、谐波等参数，通过 128×64 点阵图形显示屏直观展示。
谐波分析功能：可监测电压和电流的谐波含量（THD），并以柱状图形式显示，便于电网质量评估。
自动初始化：支持自动识别补偿系统参数，简化初始设置流程，降低调试难度。
数据存储与报警：存储历史最大参数值、开关操作次数及故障信息，具备报警继电器输出，可设定过压、欠压、过补偿等报警阈值。
三、选型指南
电压与电流范围：确认工作电压（110 - 440V AC）和测量电压（30 - 440V L-N 或 50 - 760V L-L）是否匹配电网条件，测量电流可选 5A 或 1A 规格。
补偿容量需求：根据系统无功功率需求，选择合适的电容补偿回路数量及单级容量，确保控制器输出通道与补偿级数匹配。
环境条件：工作温度范围为 -20℃ 至 +60℃，需确保安装环境温度在该区间内，防护等级 front IP54、rear IP20，适合室内安装。
功能扩展性：若需远程通信或数据记录，可选择具备 RS485 接口的版本（如 PROPHI 12RS），支持 Modbus 协议。
四、技术参数
参数类型 具体数值
工作电压 110 - 440V AC（±10%），50/60Hz
测量电压 30 - 440V~（L-N）或 50 - 760V~（L-L）
测量电流 5A 或 1A（可选）
输出继电器 12 个，250V AC / 1000W
精度 电流 / 电压：1%；功率：2%
显示 128×64 点阵图形显示屏，支持多语言（英、德、西等）
温度范围 工作：-20℃ 至 +60℃；存储：-30℃ 至 +70℃
尺寸 144×144×53mm（宽 × 高 × 深）
防护等级 前面板 IP54，背部 IP20
五、产品尺寸
PROPHI 12R 采用面板安装方式，外形尺寸为 144mm（宽）×144mm（高）×53mm（深），安装开口尺寸需符合 DIN 43700 / IEC 61554 标准，建议预留 138×138mm 的安装空间。
六、应用领域
工业电力系统：适用于制造业、化工、冶金等行业的电机、变压器等感性负载场景，优化功率因素，降低线路损耗。
商业与建筑：用于写字楼、商场、医院等建筑的配电系统，提高电力利用效率，减少电费支出。
能源管理：可集成于智能电网或能源管理系统中，实现无功功率的动态补偿，改善电网稳定性。
特殊场景：支持混合动态补偿系统，适配快速变化的负载需求，如电焊机、变频器等非线性负载环境。
