一、产品介绍

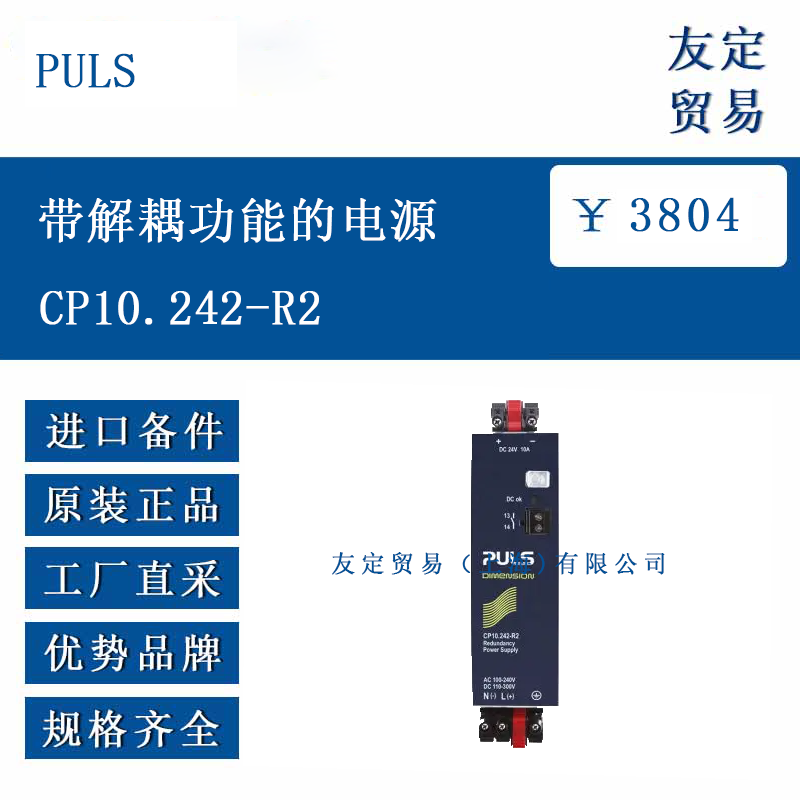

PULS CP10.242-R2 是一款经过成本优化的电源，在保证质量、可靠性和性能的前提下，具备高效率、电子浪涌电流限制、主动功率因数校正（PFC）、宽工作温度范围和极小尺寸等特点。其内置解耦 MOSFET，可轻松构建 1+1 或 N+1 冗余电源系统，同时支持 20% 的功率储备（PowerBoost），在温度不超过 +45°C 时可连续使用。该电源提供三种连接端子选项（弹簧夹端子或插头连接器端子），便于在带电应用中更换。
二、功能特点
解耦与冗余设计：内置解耦 MOSFET，支持 1+1 和 N+1 冗余配置，确保系统在单个电源故障时仍能持续运行。
功率储备与效率：具备 20% 的 PowerBoost 功能，在 +45°C 以下可连续输出超额功率；效率高达 94.7%，减少能量损耗。
宽范围输入与稳定输出：AC 输入电压范围为 100-240V，DC 输入为 110-300V，输出电压 24V 稳定可调，适应多种电网条件。
智能保护与监测：集成 HiccupPLUS 过载模式、过压保护、过温保护，配备 DC-OK 继电器触点实时监测输出状态。
宽温与紧凑设计：工作温度范围 -25°C 至 +70°C，尺寸仅 39x124x117mm，适合空间受限的工业环境。
三、选型指南
输入输出参数：确认输入电压（AC 100-240V 或 DC 110-300V）与输出需求（24V/10A 基础，PowerBoost 至 12A）匹配系统要求。
温度与降额：注意在 +60°C 以上需线性降额，+70°C 时输出电流降至 7.5A，确保实际工作温度在允许范围内。
冗余需求：根据系统可靠性要求，选择 1+1 或 N+1 冗余配置，搭配解耦 MOSFET 实现故障隔离。
安装与环境：考虑安装方向（标准方向外需降额）、海拔（超过 2000m 需调整）及防护等级（IP20，适合室内）。
四、技术参数
输出电压 DC 24V（可调范围 23.8-25.2V），工厂设定 24.1V
输出电流 额定 10A（+60°C 以下），PowerBoost 12A（+45°C 以下），+70°C 时 7.5A
输入电压 AC 100-240V（-15%/+10%），DC 110-300V（±20%）
效率 94.7%（230Vac 输入，24V/10A 输出）
功率因数 0.99（120Vac）/0.97（230Vac）
工作温度 -25°C 至 +70°C（超过 +60°C 线性降额）
存储温度 -40°C 至 +85°C
尺寸 39x124x117mm（宽 × 高 × 深）
重量 600g
认证 UL 61010-2-201、IEC 61010、SEMI F47 等
五、产品尺寸
外形尺寸：39mm（宽）×124mm（高）×117mm（深），安装时需考虑 DIN 导轨深度，总安装深度需加上导轨尺寸。
安装间隙：顶部 40mm、底部 20mm、左右 5mm（相邻设备为热源时增至 15mm），确保散热良好。
六、应用领域
工业自动化：适用于 PLC、伺服系统、传感器等设备的稳定供电，支持生产线连续运行。
冗余电源系统：1+1 或 N+1 配置用于数据中心、医疗设备等对供电可靠性要求高的场景。
压缩空气与气体系统：20bar 压力适配压缩空气干燥器、气动工具的电源需求。
电池制造与储能：控制充电电压电流，适配密封铅酸电池等储能设备的充电管理。
标准实验室与校准：作为基准电源用于露点传感器校准、气体质量监测等精密测量场景。
