一、产品介绍

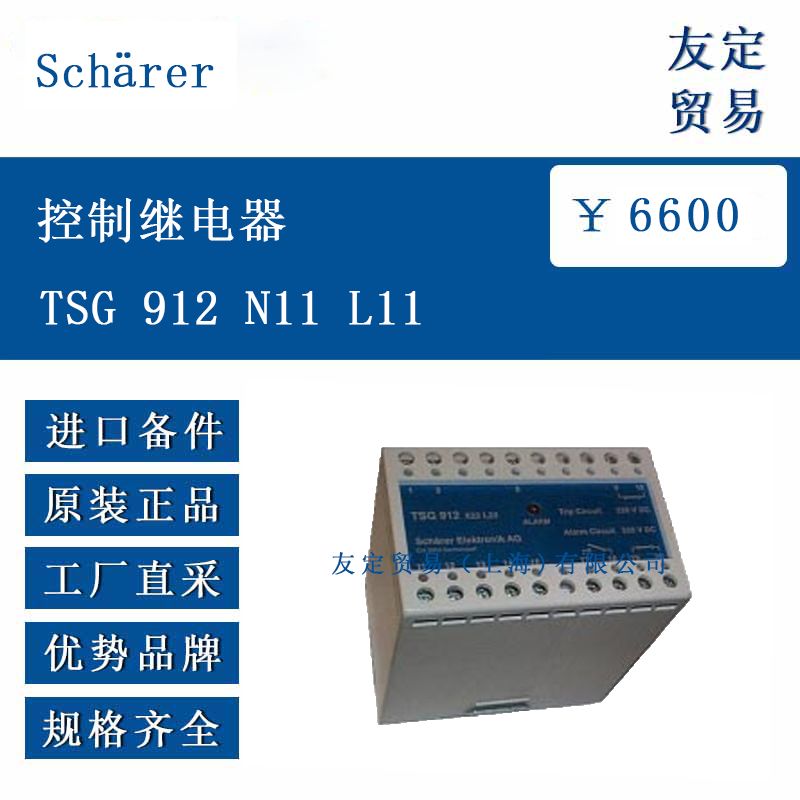

TSG 912 N11 L11 控制继电器用于监控断路器的跳闸电路。当跳闸电路出现故障或机构运行异常时，该继电器会启动延迟报警功能，并通过视觉指示发出信号。此继电器适用于各类断路器，能满足标准跳闸电压和报警电压的多种组合需求。它采用坚固且经过验证的结构，安装在带有螺丝端子的酚醛树脂外壳中，外壳可按 DIN 46277/3 标准安装在导轨上。
二、功能特点
检测到跳闸电压故障、跳闸线圈中断、跳闸电路 wiring 中断、断路器 malfunction 等情况后，经过 400ms 延迟会激活报警。
监控继电器 AB 具备两个独立绕组，介电强度达 2.5kV，可单独或串联吸引继电器 AB。
报警继电器 C 拥有 1 个常开（NO）和 2 个常闭（NC）触点，释放时间超过 400ms。
继电器 AB 和 C 在释放时具有延迟，总延迟时间大于 400ms，可防止因短暂电压骤降导致的误报警。
正常跳闸操作期间，若跳闸继电器因断路器跳闸机构故障未能复位，报警会被激活。
配备 LED 红色指示灯，用于显示报警状态。
三、选型指南
系列为 TSG 912，根据限制电阻安装位置不同，“N” 表示内部电阻，“X” 表示外部电阻（220V 型号仅配备外部电阻）。
跳闸电压和报警电压通过数字乘以 10 确定，如 “11” 对应 110V，可选电压有 60V、110V、125V、220V。
“L” 表示带有 LED 视觉指示，若无此标识则无该功能。
四、技术参数
跳闸电路：
跳闸电压范围为 60V、110V、125V、220V，允许有 20% 的波动。
110V 时的工作功率为 2.3W，限制电阻值为 3000 欧姆，最大允许线路电阻小于 400 欧姆。
报警电路：
报警电压范围与跳闸电压相同，110V 时的功率输入为 0.8W，报警延迟大于 400ms。
报警继电器 C：
触点为 2 个 NC 和 1 个 NO，接触材料是镀金银，接触负载为 AC1/DC2 - 3A 380V~。
一般规格：
环境温度范围为 - 20°C 至 + 80°C，介电强度为 2500V RMS 50Hz 1 分钟，带内部电阻的重量为 500 克。
外壳：保护等级为 IP40。
五、产品尺寸
外壳尺寸约为 104mm×110mm。
六、应用领域
该继电器可应用于电力系统、工业自动化控制、配电设备等领域，用于对断路器跳闸电路的运行状态进行监控，确保电路系统的安全稳定运行。
