一、产品介绍

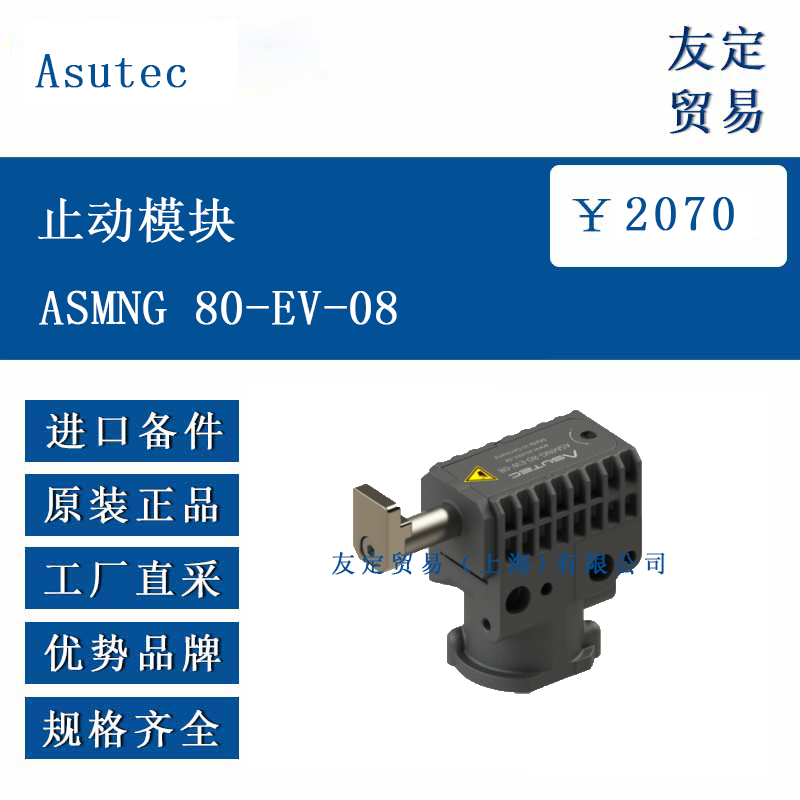

Asutec ASMNG 80-EV-08 止动模块是一款带阻尼的气动驱动止动装置，主要用于传输系统中工件载体的分离与定位。该模块通过压缩空气驱动，当工件载体撞击止动块时，空气腔被压缩，压缩空气通过调节螺钉的开口间隙排出，从而实现对工件载体的缓冲阻尼，使其平稳停止。模块采用塑料外壳与硬化钢止动块的结构设计，具备耐用性，且阻尼效果可通过顶部的槽形螺丝刀进行调节。

二、功能特点

阻尼可调：通过调节螺钉可精细调整阻尼效果，标记 “+” 表示增加阻尼，“-” 表示减小阻尼，适应不同重量工件载体的缓冲需求。气动驱动：采用单作用气动方式，通过弹簧保持在上位，压缩空气驱动时降低，最大推进力不超过 110N，最小推进力不低于 0.68N。位置检测适配：可加装电感式传感器或 T 型槽磁场传感器，用于检测止动模块的上下位置状态。安全保护：安装过程中需注意避免非受控运动，电气连接需符合相关安全规范，防止触电风险。

三、选型指南

负载与速度匹配：根据工件载体的重量和传输速度选择型号。例如，当传输速度为 6m/min 时，可停止 1-80kg 的工件载体；速度为 30m/min 时，最大可停止 1-20kg 的工件载体（摩擦系数 μ=0.07 时）。安装方式：模块通常安装在传输轨道的侧面，需使用 M8 螺纹的紧固件，安装扭矩为 20 Nm±2 Nm。功能扩展：若需位置检测功能，可选择适配的传感器套件。

四、技术参数

工作范围：工作压力：4-8 bar。温度范围：+5°C 至 + 60°C（不含配件）。空气消耗：气缸体积为 13.9 cm³，空气消耗可通过公式\(Q=\frac{V \cdot(p+0.1)}{100}\)计算。机械参数：重量：约 0.27 kg。有效活塞面积：降低时为 594 mm²，阻尼活塞伸出时为 380 mm²。弹簧力：上位 43 N，下位 88 N。

五、产品尺寸

外形尺寸：约 104 mm×110 mm（外壳尺寸），具体安装尺寸需参考图纸，如降低行程为 8 mm，阻尼行程为 23 mm。安装接口：空气接口为 M5，适配 6 mm 外径的气管；安装槽尺寸为 10 mm，螺纹为 M8。

六、应用领域

工业自动化生产线：用于工件载体的定位与停止，确保加工流程的准确性，如汽车零部件生产线、电子元件装配线等。物流仓储设备：适用于自动导引车（AGV）、堆垛机等设备的防撞与定位，保障货物运输的安全性与稳定性。传输系统：在输送带上对工件载体进行分离或累积控制，如包装生产线、物料分拣系统等。
