一、产品介绍

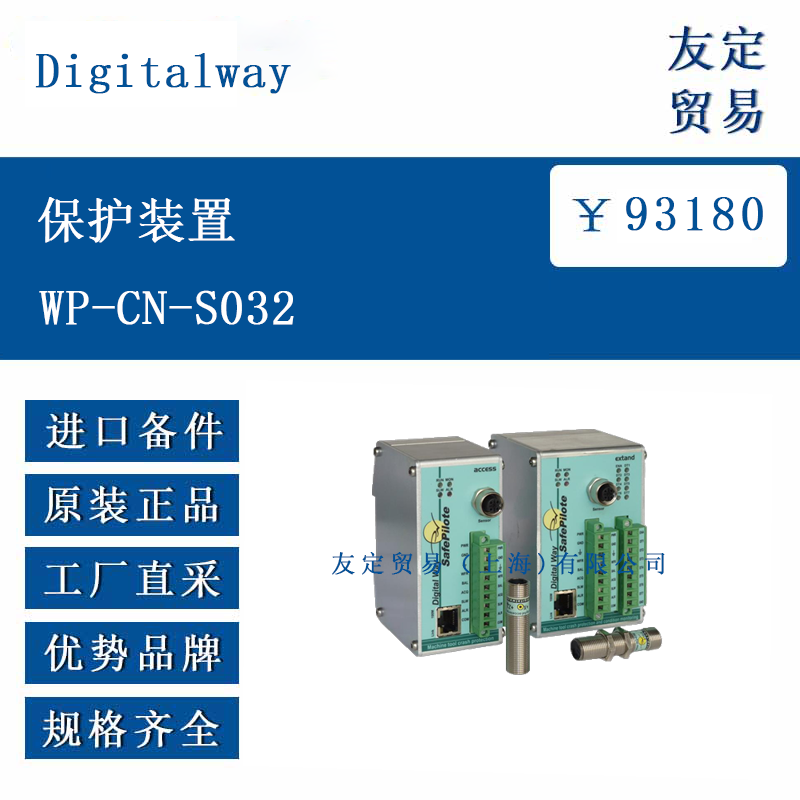

WP-CN-S032 是一款针对机床设备的保护与状态监控装置，集成 WattPilote 功率监测与 SafePilote 碰撞保护功能。装置通过 3 轴数字加速度传感器实时监测主轴振动与冲击，当检测到碰撞或异常振动时，以 0.5 毫秒的反应速度触发机床急停，减少主轴、刀具及工件的损坏。其处理器模块支持 120 种不同加工工艺的参数配置，可存储 150 万条事件记录及 1 万条事件曲线，便于故障追溯与设备维护。装置适用于 32KW 三相主轴系统，采用 ProfiNet 接口实现与机床控制系统的高速通信。
二、功能特点
碰撞保护：通过 ±16g 测量范围的三轴加速度传感器，实时监测碰撞产生的冲击，快速触发停机以降低损坏。
振动监控：灵敏度达 4mg，可检测主轴不平衡、刀具磨损等引起的异常振动，支持 FFT 分析功能。
工艺适配：支持 120 种加工工艺参数配置，适配不同类型的切削加工场景。
数据记录：存储最后 150 万条事件及 1 万条振动曲线，具备 “黑匣子” 功能便于故障分析。
通信接口：采用 ProfiNet 总线接口，兼容工业以太网通信协议，支持与 PLC 及上位机系统集成。
三、选型指南
功率匹配：适用于 32KW 三相主轴系统，确保与机床动力配置兼容。
通信需求：若系统需 ProfiNet 接口实现高速数据交换，可优先选择此型号。
功能扩展：如需额外 SafePilote 通道，可参考 “WP-DN-S032+SP2” 等双通道型号。
应用场景：适用于加工中心、车床、磨床等单主轴机床，尤其适合对碰撞保护要求高的精密加工场景。
四、技术参数
传感器：
类型：3 轴数字加速度传感器
测量范围：±16g
灵敏度：4mg
最大抗冲击：10,000g
采样率：3200Hz
环境温度：-20℃~85℃
防护等级：IP67
尺寸：L45mm，直径 M12
重量：15g
处理器：
供电电压：24VDC±10%，200mA
反应速度：0.5 毫秒
输入输出：24VDC Type II 快速输入，24VDC 静态继电器输出
通信协议：CAN 网络（传感器接口）、ProfiNet（系统接口）
传感器线缆长度：最大 80 米
五、产品尺寸
传感器：直径 M12× 长度 45mm，安装螺纹 M12×1。
处理器模块：
正面尺寸：66.50mm×47.50mm
侧面尺寸：80.00mm×105.00mm（左视图）。
六、应用领域
金属加工：适用于立式 / 卧式加工中心、数控车床、内外圆磨床等设备的主轴保护。
机器人与自动化：工业机器人、龙门系统等运动部件的碰撞监测。
精密加工：齿轮切削、曲轴磨削等对设备精度要求高的场景。
批量生产： transfer lines（传输线）、多工位专机等自动化生产线的设备保护。
