一、产品介绍

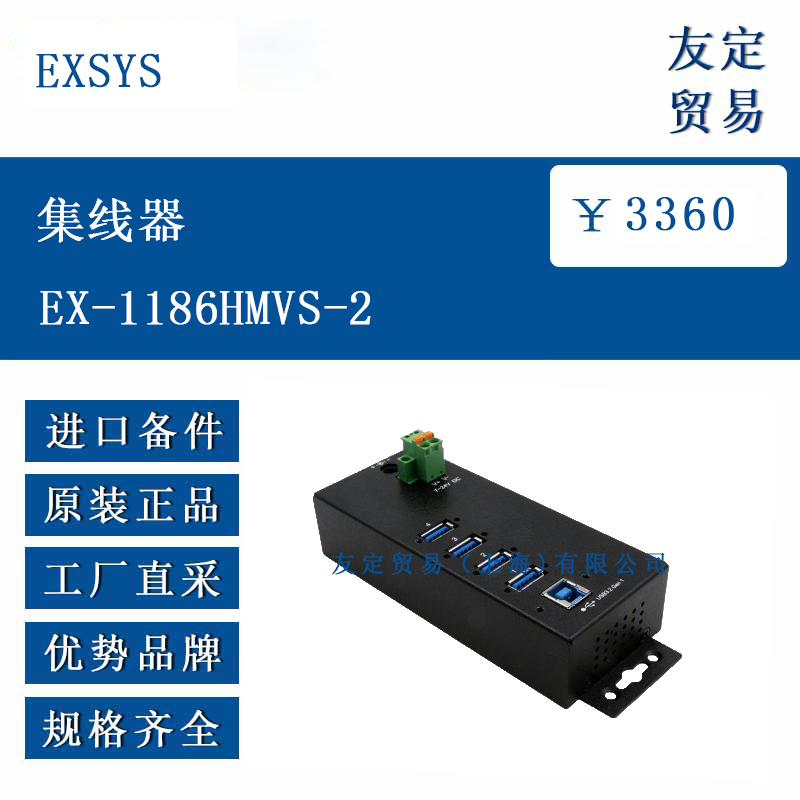

EX-1186HMVS-2 是一款工业级 USB 3.2 Gen 1 金属集线器，具备 4 个下游端口，可连接打印机、扫描仪、外置硬盘等外部设备。该集线器支持最高 5Gbit/s 的数据传输速率，向下兼容 USB 1.1 标准，满足不同设备的连接需求。其金属外壳设计增强了耐用性，适用于工业环境中的 19 英寸机架安装。集线器提供多种供电方式，可通过 USB 总线、DC 接口（+7V 至 + 24V）或端子块连接供电，灵活适配不同电源场景。
二、功能特点
多端口设计：4 个 USB 3.2 Gen 1 下游端口，每个端口支持 1.5A 电流输出，部分端口组合最大可支持 3A 电流。
ESD 保护：所有端口配备 15KV ESD 浪涌保护，减少静电对设备的损害。
宽电压供电：支持 + 7V 至 + 24V DC 供电，也可通过 USB 总线获取 + 5V 电源，适应多种供电环境。
自动速率识别：可自动识别连接设备的数据传输速率，优化传输效率。
安装灵活：支持桌面、墙面或 DIN 导轨安装，配备可选的 DIN 导轨安装套件。
三、选型指南
端口需求：若需同时连接 4 个 USB 设备，且单个设备电流需求不超过 1.5A，可优先选择此型号。
供电方式：根据现场电源条件选择供电方式，如需稳定大功率供电，建议使用 DC 接口或端子块。
防护需求：工业环境中存在静电风险时，15KV ESD 保护功能可保障设备安全运行。
数据传输率：需支持 5Gbit/s 高速传输时，确认设备与集线器均兼容 USB 3.2 Gen 1 标准。
四、技术参数
接口：
1 个 USB 3.2 Gen 1 上游 B 型端口（带螺丝锁定）。
4 个 USB 3.2 Gen 1 下游 A 型端口（带螺丝锁定）。
供电：
输入电压：+7V 至 + 24V DC（DC 接口 / 端子块），USB 总线 + 5V。
电流消耗：12V DC 时 0.07A，24V DC 时 0.06A，USB 总线供电时 0.08A。
数据传输：速率 120Mbps 至 5Gbps，支持 BC v1.2 充电模式（SDP/CDP/DCP）。
环境参数：
工作温度：0°C 至 + 55°C，存储温度：-20°C 至 + 85°C。
湿度：5% 至 95%（无冷凝），防护等级 IP30。
物理规格：
尺寸：163.00×55.00×30.80 mm，重量 498g，原产台湾。
五、产品尺寸
长：163.00 mm，宽：55.00 mm，高：30.80 mm，适合安装于 19 英寸机架或工业控制柜中。
安装孔距：参考产品手册中的机械图纸，适配 DIN 导轨或墙面安装的固定孔位。
六、应用领域
工业自动化：连接 PLC、触摸屏、传感器等设备，实现数据传输与设备扩展。
制造业：在生产线中连接扫码枪、打印机等外设，提升生产效率。
能源与电力：用于监控系统中外接存储设备或通信模块，确保数据稳定传输。
轨道交通：车载设备中扩展 USB 接口，适应宽温环境下的可靠运行。
实验室与科研：多设备数据采集场景中，提供高速稳定的 USB 端口扩展。
