一、产品介绍

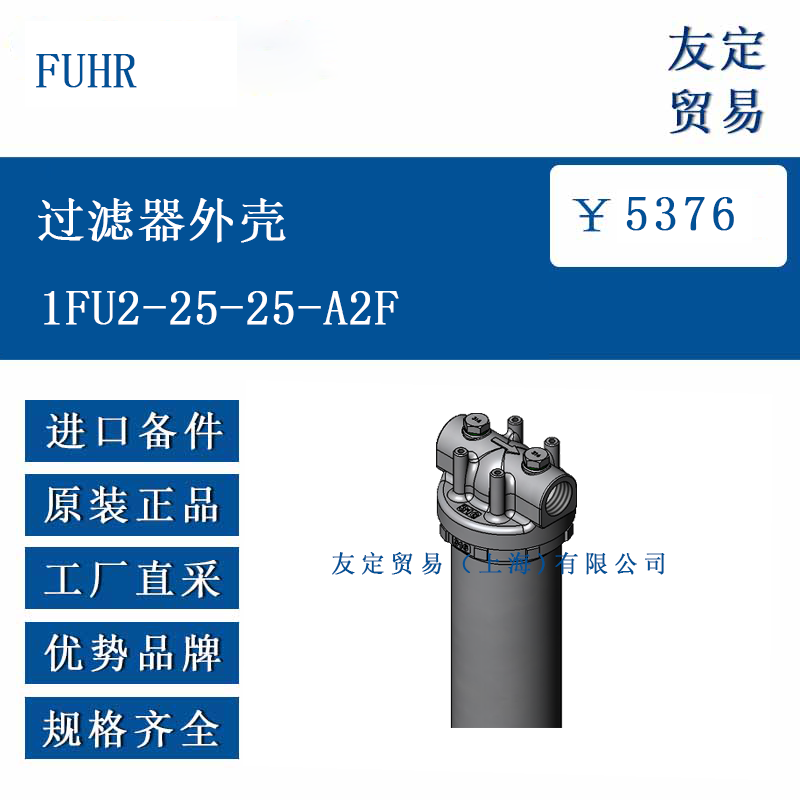

　　1FU2-25-25-A2F 是一款工业级过滤器外壳，采用双开口端设计（DOUBLE-OPEN-END），适用于安装 CODE 8 规格的适配器滤芯（20 英寸）。外壳主体及内部组件采用 AISI 304 不锈钢材质，密封件为 FPM 橡胶，具备抗腐蚀与耐介质特性，适用于多种工业流体过滤场景。设备设计满足 DIN 标准接口要求，支持流体的进、出、排气及排污功能，可集成于液压、润滑或冷却系统中实现杂质过滤。

　　二、功能特点

　　耐压与耐温：允许压力 25 bar，工作温度范围 - 10°C 至 + 80°C，适应多数工业环境的压力与温度条件。

　　材料兼容性：AISI 304 不锈钢主体抗锈蚀，FPM 密封件耐油、耐化学品，适合过滤液压油、润滑油等介质。

　　多接口设计：配备 Rp 1 进 / 出口（N1/N2）、Rp 1/4 排气口（N3/N4）及 Rp 3/8 排污口（N5），支持系统管路的灵活连接。

　　滤芯适配性：专用于安装 20 英寸 CODE 8 适配器滤芯，滤芯长度兼容 496-508 mm 范围。

　　三、选型指南

　　压力与温度：确认系统工作压力≤25 bar，介质温度在 - 10°C 至 + 80°C 范围内，避免超压或超温运行。

　　接口匹配：根据系统管路规格选择对应接口（Rp 1 进 / 出口、Rp 1/4 排气口等），确保与 N1-N5 接口的 DIN 2999/2986 标准兼容。

　　介质特性：若过滤腐蚀性介质，需确认 AISI 304 不锈钢与 FPM 密封件的兼容性，必要时咨询供应商。

　　过滤需求：根据流体杂质含量选择适配的滤芯精度，外壳体积 3.5 L 可支持中等流量过滤场景。

　　四、技术参数

　　压力与温度：

　　允许压力：25 bar

　　工作温度范围：-10°C ~ +80°C

　　结构参数：

　　外壳体积：3.5 L

　　重量：5.0 kg

　　接口规格：

　　进口（N1）：Rp 1，DIN 2999

　　出口（N2）：Rp 1，DIN 2999

　　排气口（N3/N4）：Rp 1/4，DIN 2999

　　排污口（N5）：Rp 3/8，DIN 2986

　　材料：

　　主体 / 滤芯插入件：AISI 304 不锈钢

　　密封件：FPM 橡胶

　　滤芯适配：

　　适配器滤芯长度：496-508 mm

　　滤芯规格：20 英寸 CODE 8

　　五、产品尺寸

　　主体长度：约 120 mm

　　关键安装尺寸：88.9 mm、68 mm、42 mm

　　接口尺寸：

　　螺纹规格：Rp 1（直径约 33.249 mm）、Rp 1/4（直径约 13.157 mm）、Rp 3/8（直径约 16.662 mm）

　　应用领域

　　工业液压系统：用于工程机械、机床设备的液压油过滤，防止杂质磨损元件。

　　润滑油循环系统：在齿轮箱、压缩机等设备中过滤润滑油，延长设备寿命。

　　冷却与润滑系统：金属加工机床的切削液过滤，或设备轴承的润滑脂过滤。

　　流体输送系统：化工、食品行业的管道流体杂质过滤，满足介质清洁度要求。
