一、产品介绍

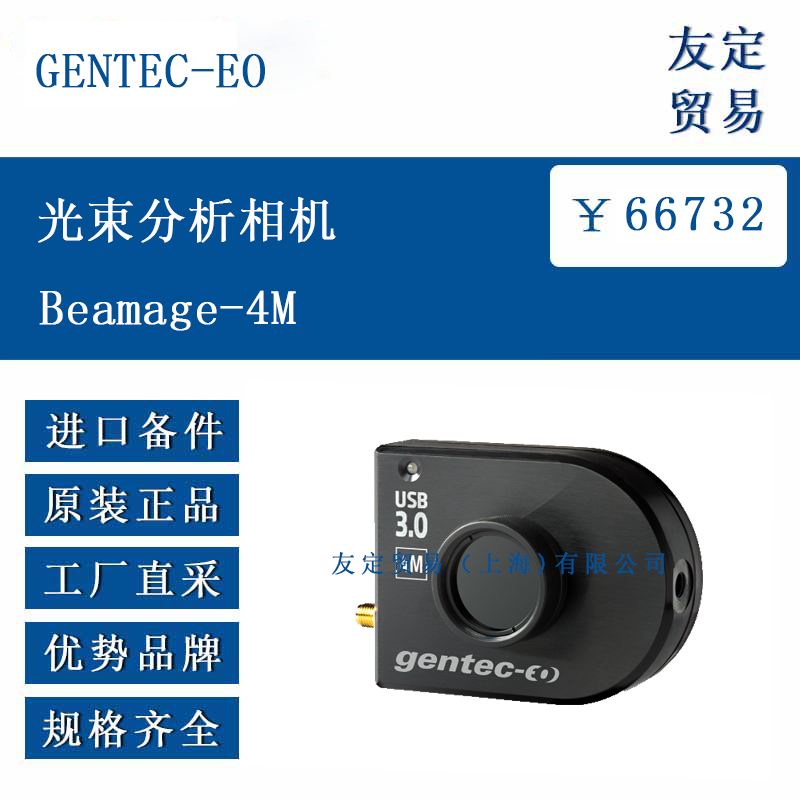

Beamage-4M 是一款 USB3.0 接口的光束分析相机，用于激光光束的空间能量分布、光束宽度、质心位置、椭圆度及取向等参数的测量。相机通过高分辨率 CMOS 传感器捕捉光束轮廓，搭配专用软件实现 ISO 标准的光束质量分析（如 M² 因子计算）。其紧凑设计适用于实验室、工业加工等场景，支持紫外到红外波段的激光测量，并可通过附加滤镜扩展波长范围。
二、功能特点
多波长兼容性：
标准波长范围 350-1150nm，搭配 UG11-UV 滤镜可扩展至 250-370nm，搭配 B3-IR 滤镜可覆盖 1250-1350nm。
高分辨率成像：
4.2MPixelCMOS 传感器，传感器尺寸 11.3×11.3mm，确保光束细节的精确捕捉。
ISO 标准计算：
软件支持 ISO compliant 的光束参数计算，包括 M² 因子、束腰宽度、发散角等关键指标。
灵活扩展功能：
可通过附加光学元件适配高功率激光或大尺寸光束测量。
三、选型指南
波长匹配：
若需测量紫外波段，需选配 UG11-UV 滤镜；近红外波段则需 B3-IR 滤镜。
光束尺寸：
传感器尺寸 11.3×11.3mm，适合测量直径≤11mm 的光束；大尺寸光束需搭配缩束镜头或扩散元件。
功率范围：
标准配置适用于低功率激光，高功率场景需搭配 BA 光学采样器或衰减片。
应用场景：
科研实验优先选择高分辨率模式，工业在线监测可关注实时性与抗干扰能力。
四、技术参数
波长范围 350-1150nm，250-370nm，1250-1350nm
像素数 4.2MP（2048×2048）
传感器尺寸 11.3×11.3mm
数据接口 USB3.0，支持高速数据传输
测量参数 光束直径、质心、椭圆度、M² 因子、发散角等
软件支持 专用光束分析软件，支持 ISO 标准计算，兼容 Windows 系统
工作温度 0-40°C
五、产品尺寸
相机主体：约 100×80×50mm（长 × 宽 × 高），紧凑设计便于光学平台安装。
传感器区域：11.3×11.3mm，有效感光面积覆盖多数中小尺寸激光光束。
六、应用领域
激光加工与制造：
激光切割、焊接设备的光束质量监控，确保加工精度与效率。
科研与学术研究：
实验室激光系统的光束特性分析，支持 M² 因子等关键参数的 ISO 标准计算。
光学系统调试：
望远镜、聚焦系统的光束准直与聚焦效果评估，优化光学系统设计。
医疗与美容设备：
医用激光仪器的光束均匀性检测，保障治疗效果的一致性。
