一、产品介绍

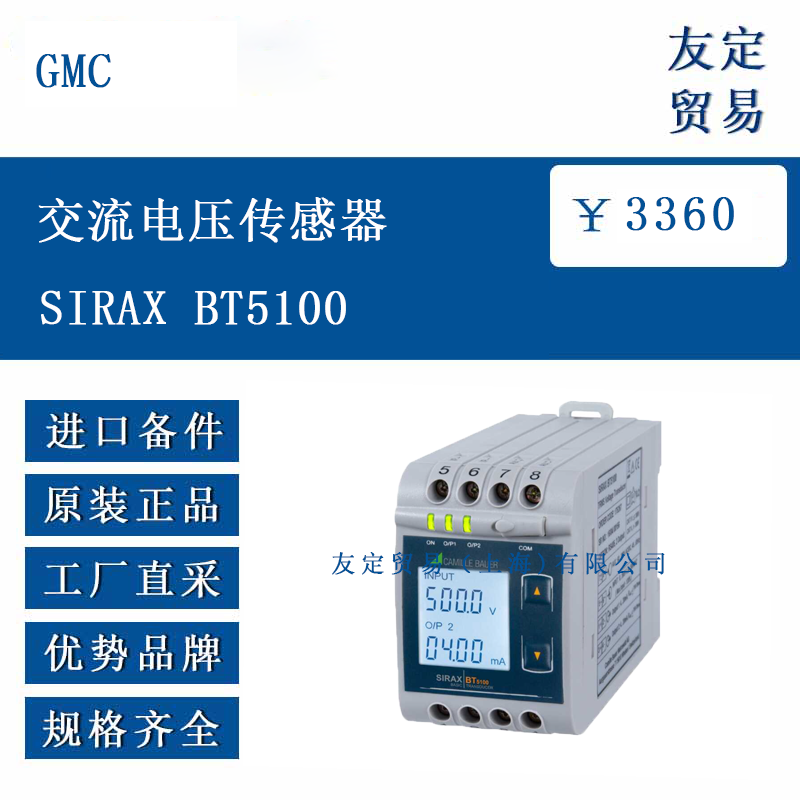

SIRAX BT5100 是一款导轨安装式交流电压传感器，用于测量交流电压并将其转换为成比例的直流电流或电压信号（如 4-20mA、0-10V）。设备支持通过电位互感器（PT）进行高压测量，可配置 PT 初级值（最高 400kV）和次级值，适用于电力系统、工业自动化等场景的电压监测。传感器具备 Modbus RTU 通信接口，支持数据远程传输与配置，同时提供 LCD 显示和 LED 状态指示，便于现场操作与监控。
二、功能特点
多输出类型：支持直流电流（0/4-20mA）和电压（0/2-10V）输出，可通过 DIP 开关和编程设置选择。
高精度测量：基本精度达 0.2%，满足工业级测量需求，支持线性或非线性特性曲线配置。
宽输入范围：标称输入电压 57-500V，配合 PT 可测量最高 400kV 的初级电压，适应不同电压等级系统。
灵活通信接口：集成 RS485 Modbus RTU 接口，支持地址、波特率（2.4-19.2kbaud）和校验方式配置。
安全设计：防护等级 IP40，具备双重绝缘（保护等级 II），支持 CAT III 300V 过电压类别。
三、选型指南
电压等级匹配：根据被测系统电压选择 PT 参数，确保初级电压设置在 57V-400kV 范围内，次级值匹配实际 PT 输出（如 100V）。
输出信号需求：若需长距离传输，优先选择 4-20mA 电流输出；若用于本地显示，可选择 0-10V 电压输出。
通信配置：根据系统集成需求设置 Modbus 地址（1-247）和通信参数，确保与上位机兼容。
环境适应性：工作温度 0-45°C，存储温度 - 40-70°C，适用于室内工业环境，避免露天安装。
四、技术参数
输入电压 标称值 57-500V AC，支持 PT 初级值 57V-400kV，频率 45-65Hz
输出信号 电流：4-20mA（负载≤15V/20mA），电压：0-10V（负载≥2kΩ）
测量精度 0.2% of end value
电源供应 60-300V AC/DC，功耗≤8VA（单输出）/≤10VA（双输出）
响应时间 ≤300ms
绝缘强度 输入与其他电路间 3700V AC/1min，符合 EN 61010-1 标准
机械尺寸 106.5×65.5×43.5mm（长 × 宽 × 高），重量约 0.4kg
五、产品尺寸
外形尺寸：106.5mm（长）×65.5mm（宽）×43.5mm（高），适配 EN50022 标准顶帽导轨安装。
安装接口：端子支持单股导线≤4mm² 或多股导线 2×2.5mm²，拧紧扭矩 0.5-0.6Nm。
六、应用领域
电力系统：变电站、配电柜的电压监测，配合 PT 实现高压系统的安全测量。
工业自动化：生产线设备的电压状态监控，集成到 PLC 系统实现实时数据采集。
能源管理：楼宇自动化系统的电力参数监测，支持能耗分析与管理。
测试与测量：实验室电压信号转换与记录，配合数据采集系统使用。
