一、产品介绍

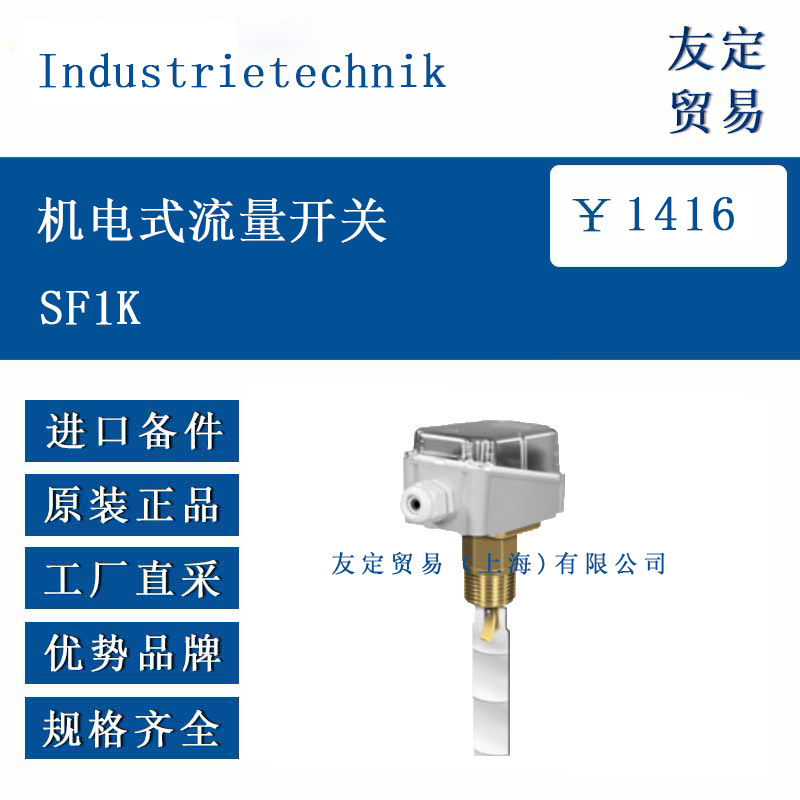

SF1K 是一款机电式流量开关，用于监测水及普通介质的流量状态，当流量低于设定阈值时触发报警信号。设备采用黄铜主体，搭配 316L 不锈钢桨叶，适用于非腐蚀性流体系统。通过桨叶感知流体流动，驱动内部微动开关输出开关信号，可用于加热空调系统、制冷设备、热泵等场景的流量控制与保护。安装时需远离管道弯头及节流装置，确保箭头方向与流体流向一致，垂直安装时需重新校准桨叶配重。
二、功能特点
触点与开关：采用防尘型 SPDT 微动开关，开关容量 15A/24-250VAC，支持单刀双掷切换。
环境适应性：工作温度 - 40~+85°C，最大液体温度 + 120°C，防护等级 IP65，适用于潮湿环境。
压力与流量：最大工作压力 11 bar，流量范围根据管径不同，如 1" 管道最大流量 3.6 m³/h，可调范围 0.6~2.0 m³/h。
安装兼容性：标准 R1" 螺纹连接（DIN 2999），支持水平或垂直安装。
材料防护：黄铜主体适配普通介质，桨叶为 316L 不锈钢，耐磨损与腐蚀。
三、选型指南
管径匹配：根据管道尺寸选择对应型号，如 1" 管道适配 SF1K，最大流量 3.6 m³/h，切 - off 调整范围 0.6~2.0 m³/h。
介质类型：普通水或非腐蚀性流体选择黄铜主体（SF1K），腐蚀性介质需选用不锈钢主体版本（如 SF1RE）。
压力需求：系统压力≤11 bar 时适用，更高压力场景（如 30 bar）需选择 SF2E 系列。
四、技术参数
触点类型 SPDT 微动开关，防尘设计
开关容量 15A/24-250VAC，10-90% 相对湿度（无冷凝）
温度范围 工作：-40~+85°C；液体：-40~+120°C
最大压力 11 bar（SF2 系列为 30 bar）
流量范围 1" 管道：0.6~2.0 m³/h（切 - off），3.6 m³/h（Qmax）
连接方式 R1"螺纹（DIN 2999），适配 1"~8" 管道
主体材料 黄铜（普通介质），桨叶 316L 不锈钢
防护等级 IP65，Class I
尺寸 / 重量 140×62×65 mm，680 g（不锈钢版本 900 g）
五、产品尺寸
外形尺寸：长 140 mm × 宽 62 mm × 高 65 mm，适配标准管道安装空间。
安装接口：R1" 螺纹接口，螺纹尺寸符合 DIN 2999 标准，安装扭矩需适配管道规格。
六、应用领域
暖通空调系统：监测冷却水、冷冻水流量，防止系统干烧或流量不足。
制冷设备：冷库、空调机组的制冷剂或载冷剂流量控制。
热泵系统：热泵循环水流量监测，保障热交换效率。
工业管道：化工、食品等行业的液体流量保护，防止泵空转或管道堵塞。
