一、产品介绍

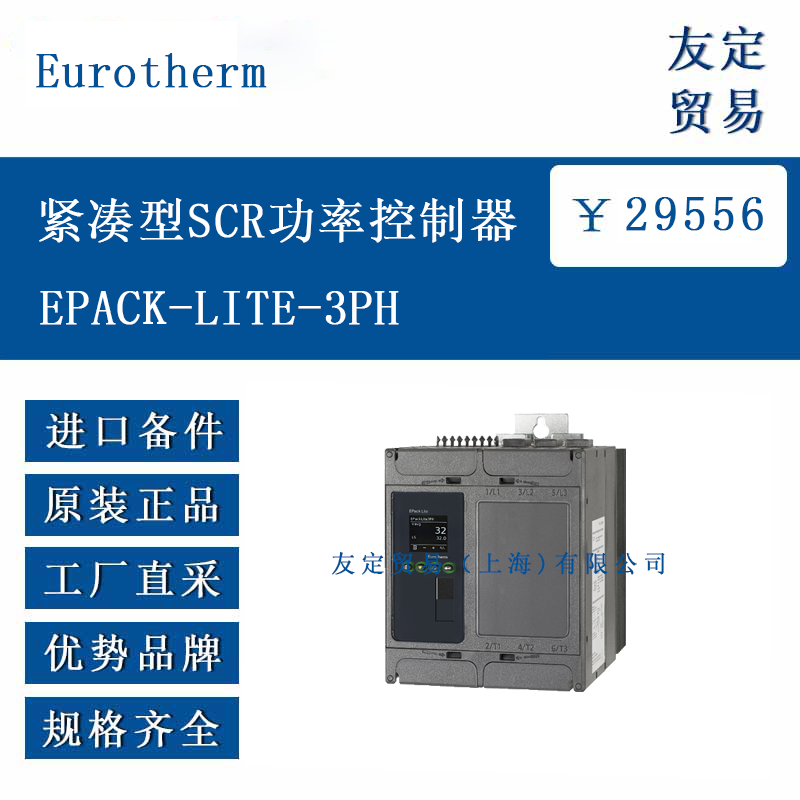

EPACK-LITE-3PH 是一款专为工业非电机负载设计的紧凑型三相 SCR（可控硅）功率控制器。它通过调节可控硅的导通角或脉冲频率，实现对电阻性负载、变压器初级等设备的功率控制。产品采用模块化设计，支持 DIN 导轨或面板安装，可集成到各类自动化系统中。其内置的微处理器可实时监测负载状态，并通过多种通信接口与上位机交互，适用于需要精准功率调节的工业场景。
二、功能特点
多模式功率控制：支持相位角控制（Phase Angle）、智能半周期控制（IHC）、固定脉冲（Burst Fixed）及可变脉冲（Burst Variable）等多种 firing 模式，适配不同负载特性。
负载故障监测：具备全负载故障（TLF）和部分负载故障（PLF）检测功能，可实时监测负载阻抗变化，当负载异常时触发报警。
安全保护机制：集成过流、过压、欠压及晶闸管短路保护，支持 Chop Off 过载保护技术，当电流超过阈值时自动停止 firing。
灵活输入输出：配备 1 路模拟输入（支持 0-10V、4-20mA 等信号）、2 路数字输入及 1 路继电器输出。
SELV 安全电路：I/O 接口及辅助电源符合 SELV（安全特低电压）标准，可连接至 SELV 或 PELV 电路，提升系统安全性。
三、选型指南
电阻性负载（如电阻炉、加热元件）可直接选用标准模式；
变压器初级负载需启用 “Transformer” 模式，并搭配合适的限流措施。
电气参数要求：
额定电流需根据负载最大电流选择（16A、32A、63A、100A、125A 等规格）；
电源电压范围为 100-500V AC，需与现场电网电压匹配。
安装环境考量：
工作温度范围为 0-45℃，超过需降额使用；
防护等级 IP20，避免在潮湿或粉尘环境中直接安装。
功能扩展需求：
如需远程监控，可配置通信模块；
对安全性要求高的场景，建议选用带微开关的高速熔断器（HSM 型号）。
四、技术参数
额定电流 16A、32A、63A、100A、125A
电源电压 100-500V AC（±10%/-15%），频率 47-63Hz
辅助电源 24V AC/DC 或 85-550V AC
控制精度 电压 / 电流测量精度 ±2%，功率调节分辨率 11 位
绝缘电压 电源端子与地之间 500V AC，I/O 接口 50V AC
防护等级 IP20（EN60529）
安装类别 电源端子属于 III 类，I/O 接口属于 II 类
污染等级 2 级
五、产品尺寸
电流规格 宽度（mm） 高度（mm） 深度（mm） 安装方式
16-32A 140 166 185 DIN 导轨 / 面板
40-63A 140 166 220 DIN 导轨 / 面板
80-100A 160 230 235 面板安装
125A 240 230 235 面板安装
六、应用领域
工业加热系统：电阻炉、陶瓷烧结炉、热处理设备的温度与功率控制。
电力转换：变压器初级调压、稳压器及电抗器的功率调节。
塑料加工：挤出机加热段、注塑机模具加热的精准控温。
食品加工：烘焙设备、油炸机等加热装置的功率管理。
实验室设备：小型试验炉、恒温箱的自动化功率控制。
照明系统：大型场馆调光系统的三相功率调节。
