一、产品介绍

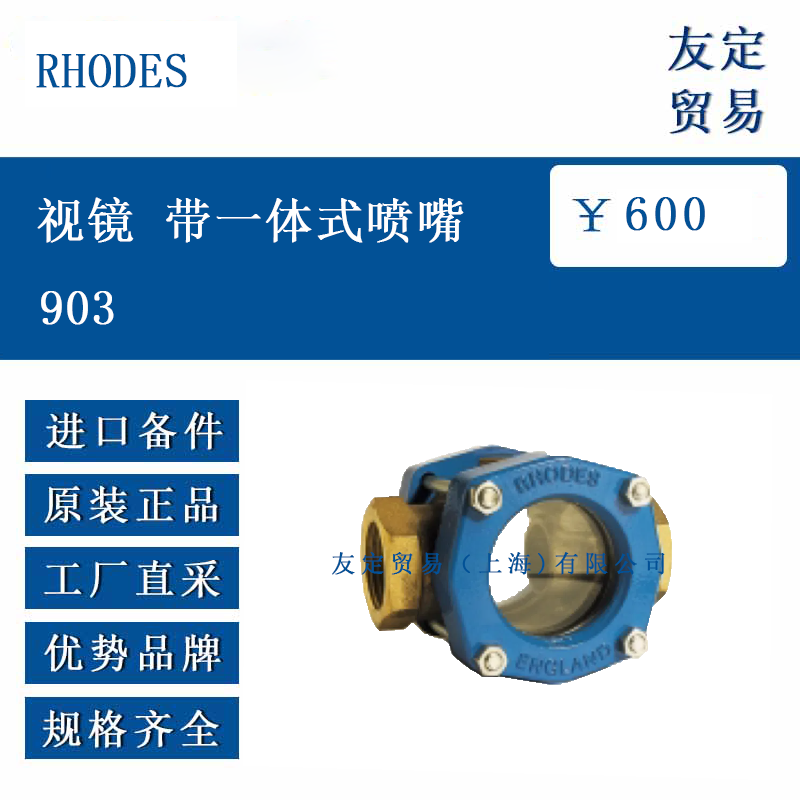

RHODES 903 视镜是一款双侧流量指示器，其特点是带有一体式喷嘴，该喷嘴能产生喷射作用，使液体形成湍流，从而更便于观察透明液体。通过该视镜可以观察液体的流动、颜色和状态，有助于对产品质量和一致性进行监测，同时也可作为滴液指示器使用，用于显示阀门泄漏、蒸馏情况或间歇性流动。
二、功能特点
观察便捷：具有较大的观察区域，便于清晰观察液体的流动、颜色和状态。
安装灵活：适用于垂直和水平两种安装方式。
多功能性：一体式喷嘴的设计使其还可作为滴液指示器，用于检测阀门泄漏、蒸馏或间歇性流动等情况。
连接多样：提供螺纹连接方式，具体可参考端部连接选项。
三、选型指南
规格匹配：根据实际应用中所需的公称通径尺寸选择合适的型号，不同公称通径对应的产品尺寸有所不同，需确保与安装系统相适配。
连接方式选择：该视镜提供多种螺纹连接选项，如 BSP 锥形内螺纹、BSP 平行内螺纹、NPT 内螺纹等，可根据系统的连接要求进行选择。
四、技术参数
材质：主体为炮铜；盖子为软钢；玻璃圆盘为钢化钠钙玻璃或硼硅酸盐玻璃；螺母和螺栓为镀锌软钢；垫片为镍增强石墨或聚四氟乙烯。
温度范围：在最大压力 16 Barg 时，温度范围为 -9.5°C 至 200°C。
连接方式：提供多种螺纹连接，无法兰连接选项。
认证：符合 ISO 9001、ISO 14001等标准。
五、产品尺寸
公称通径 15：总长度 A 为 90mm，距中心最大高度 B 为 30mm，最大宽度 C 为 78mm
公称通径 20：总长度 A 为 90mm，距中心最大高度 B 为 30mm，最大宽度 C 为 78mm
公称通径 25：总长度 A 为 110mm，距中心最大高度 B 为 38mm，最大宽度 C 为 92mm
公称通径 40：总长度 A 为 130mm，距中心最大高度 B 为 45mm，最大宽度 C 为 103mm
公称通径 50：总长度 A 为 170mm，距中心最大高度 B 为 56mm，最大宽度 C 为 128mm
六、应用领域
适用于需要观察液体流动状态、颜色和质量的工业场景，可安装在垂直或水平管道中，也可用于检测阀门泄漏、蒸馏过程或间歇性流动等情况，在化工、制药、食品加工等涉及流体输送和处理的行业中可能有应用。
