一、产品介绍

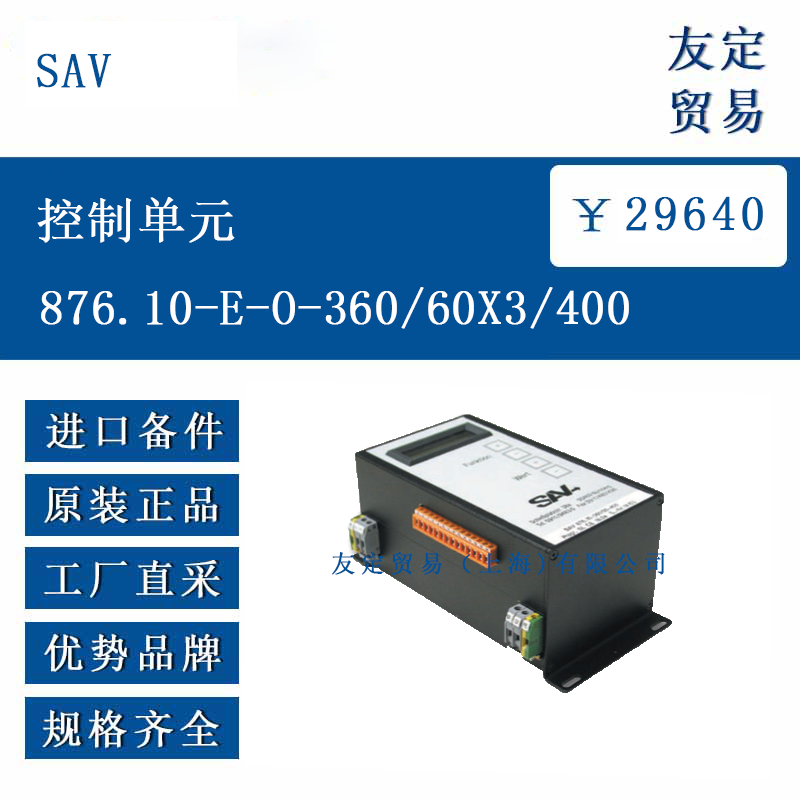

SAV 876.10-E-O-360/60X3/400 是一款集成微处理器和保持力控制的电子极性反转控制单元，主要用于电磁吸盘和电永磁吸盘及系统的充磁、退磁和保持力调节，可集成到现有机器控制柜中。
对于电磁吸盘，它提供持续直流电流；对于电永磁吸盘，它提供用于开关吸盘的电流脉冲。其微处理器控制的极性反转功能可对磁系统退磁，并消除工件中的剩磁，使工件易于从吸盘脱离，碎屑易清除，且无需单独对工件退磁。当与磁吸盘成套订购时，会预设最优的时间和功能参数，同时持续监控主电源电压 / 电流、输出、连接电缆和磁线圈，状态和故障信息通过 LCD 显示屏呈现。
二、功能特点
结构特性：体积小且紧凑，内置版本防护等级为 IP00，具备抗震性能。
操作便捷：配备 LCD 显示屏，可直观显示运行状态和故障信息；采用薄膜按键，便于参数设置。
通用性强：适用于多种磁体类型和电压规格。
安全可靠：符合多项标准，内置安全触点，可防止磁吸盘未磁化时对工件进行加工。
保持力调节：标配 8 级保持力调节功能，通过编码开关操作。
扩展功能：可通过 24V 信号电压连接到 CN 控制系统，针对难充退磁的工件，可提供额外的极性反转程序。
三、选型指南
磁体匹配：根据所使用的电磁或电永磁吸盘的电压和电流规格选择对应型号。
电源适配：确认电源电压与产品匹配。
安装需求：根据安装场景选择版本，“E” 为内置版本，适用于集成到控制柜内。
变压器需求：本型号 “O” 表示无需变压器，若需其他配置可参考系列中带 “T”（需变压器）的型号。
四、技术参数
电源规格：输入电压 400Vac，频率 50/60Hz。
磁体参数：磁体额定电压 360V，最大电流 21.6×3A，保险丝规格 32A。
环境温度：最大环境温度 45℃。
循环时间：电永磁体循环时间＞3min。
标准合规：符合 VBG 7n6、机器指令 93/68/EWG、低压指令 93/68/EWG、EMC 指令 92/31/EWG 等。
防护等级：内置版本（E）为 IP00。
五、产品尺寸
内置版本（E）的尺寸参数为：A=400mm，B=120mm，C=95mm，D=350mm，E=85mm，F=ø5，重量 5.0kg。
六、应用领域
主要应用于需要对电磁吸盘或电永磁吸盘进行控制的工业场景，如金属加工机床、自动化生产线等，用于工件的夹持、定位及释放，尤其适用于需要精确控制保持力和退磁处理的加工过程。
