产品介绍

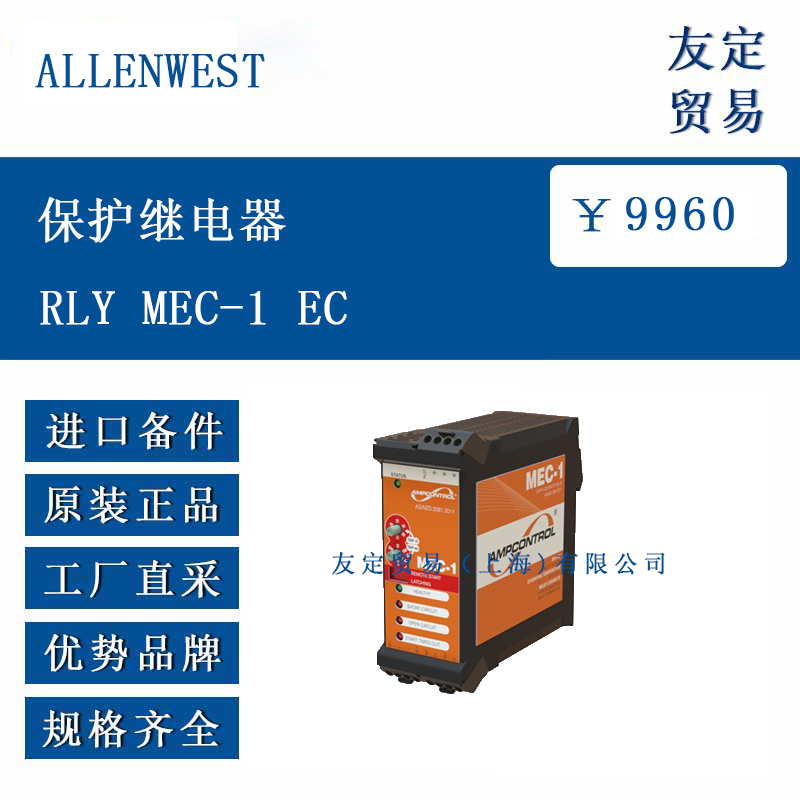

MEC-1 EC 是一款用于金属矿市场的接地连续性保护继电器，旨在持续监测采矿拖缆或卷缆中接地连接的完整性，通常安装在变电站或配电箱内。该继电器基于微处理器数字逻辑，配备用户友好的 LED 和开关界面，安装在紧凑的 DIN 导轨安装单元中，带有可插拔连接器，便于在需要时更换。其通过监测引导线 - 接地回路的串联电阻和分流电阻，当串联电阻超过设定值或分流电阻低于设定值时，会触发跳闸以切断电源。

功能特点

符合 AS/NZS 2081:2011 标准。
支持 24 V AC/DC 运行。
配备 5 个诊断 LED。
提供 50、100、200、300、400 和 500 ms 的跳闸时间设置。
跳闸电阻设置包括 10、15、20、25、35 和 45Ω。
可选择远程启动和跳闸闭锁功能。
采用二极管终端设计。

选型指南

主继电器选择：若需要基础的接地连续性保护功能，可选择部件编号为 167261 的 Relay MEC-1 EC。
配件选择：根据实际需求，可搭配相关配件，如部件编号为 115119 的 Module PTB Diode Pilot Termination、169732 的 RES 100R 5W 1%、141479 的 PSU 24V 1A DIN Mount 等。

技术参数

电源输入：电压为 24 V AC/DC ± 20%，功耗 5 W。
工作温度范围：-2 °C ≤ Ta ≤ 65 °C。
输出：继电器触点包含 2 个常开、1 个常闭、2 个公共端；额定值为 1 A @ 110 V AC – 1 A @ 30 V DC（阻性）。
接地连续性保护（符合 AS/NZS 2081:2011）：串联电阻跳闸设置（± 3 Ω）包括 10、15、20、25、35、45Ω；分流电阻为 25 kΩ；跳闸时间设置为 50、100、200、300、400、500 ms；引导线测量电压为 ± 24 V DC。
机械参数：重量为 503 g，防护等级为 IP20。

产品尺寸

该产品的尺寸（宽 x 高 x 深）为 45 x 117 x 114 mm。

应用领域

主要应用于金属矿行业，用于采矿拖缆或卷缆的接地连续性保护，保障矿山电气配电系统的安全运行。
