产品介绍

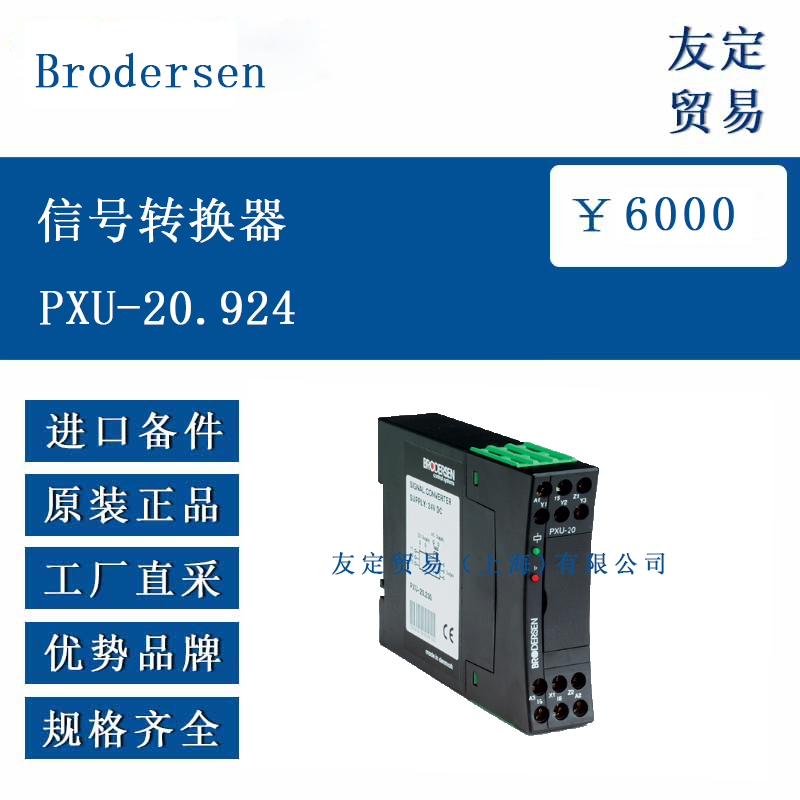

PXU-20.924 是一款过程信号转换器，用于将模拟过程信号转换为另一种类型和 / 或提供 galvanic 隔离。其典型应用包括将来自探头、与 PLC 模拟输入不直接兼容的信号进行转换，以及在输入和输出之间提供 galvanic 隔离。输入、输出和工作电压的隔离度达 3.75kV AC，适用于存在电位差 / 接地环路、长探头电缆导致高负载电阻的应用场景。输入通过开关选择，输出通过端子选择。

功能特点

输入支持 0-5V/0-10V/2-10V/-10+10VDC/0-20/4-20mA。
输出支持 0-10VDC/2-10VDC/0-20/4-20mA，通过端子选择。
输出偏移和增益可调节 ±5%。
配备 LED 指示灯，可指示输入低于 5%。
电源、输入、输出之间的 galvanic 隔离为 3.75kV AC，持续 1 分钟。
工作电压支持 24V DC、24V AC、110-230V AC。

选型指南

该信号转换器的选型可依据供电电压来确定，其支持的供电电压包括 24V DC、24V AC、110-230V AC，可根据实际应用中的供电条件选择相应规格的产品。

技术参数

输入信号：涵盖多种电压和电流信号，不同输入信号对应不同阻抗，如 0-5V DC、0-10V DC、-10-+10V DC 的阻抗为 100kOhm；0-20mA DC、4-20mA DC 的阻抗为 50Ohm，通过前面板上的开关进行选择，上限临界频率为 30Hz。
输出信号：包括多种电流和电压信号，4-20mA DC、0-20mA DC 的最大电阻为 500Ohm；0-10V DC 通过内部 500Ohm 分流器实现，通过端子选择，偏移和增益可在最大信号的 ±5% 范围内调节。
精度：未经调节时，精度 < 1%；线性度 < 满量程的 0.05%；温度系数 0.02%/°C；纹波<0.1%。
供电电压及功耗：24V DC时功耗为 2W；24V AC时功耗 < 3W；110-230V AC时功耗 < 3W，且与输入和输出之间的隔离度为 3.75kV AC。
一般数据：环境温度为 - 20 至 55°C；存储温度为 - 40 至 80°C；采用 35mm DIN 导轨安装；端子为带双隔室的螺丝端子，端子螺丝为十字 / 一字组合式，可接入最大 2×2.5mm² 的导线，推荐扭矩为 0.5Nm，最大 0.7Nm（VDE0609-1）；防护等级为 IP20；外壳材质为 Noryl，UL94V1；端子块材质为 Noryl，UL94V0；重量为 170g

产品尺寸

 80.0mm、80.0mm、104.0mm、22.5mm

应用领域

适用于需要对模拟过程信号进行转换，以及需要在输入、输出和供电之间提供隔离的场景，例如在工业自动化系统中，将各类传感器或探头的信号转换为可被 PLC 等设备识别的信号，同时解决因电位差、接地环路等带来的问题。

‌对于需要进一步了解或采购相关产品的用户，建议联系友定贸易（上海）有限公司，以获取详细的技术规格和专业的客户支持邮箱：trade@youdingsh.com

‌
