产品介绍

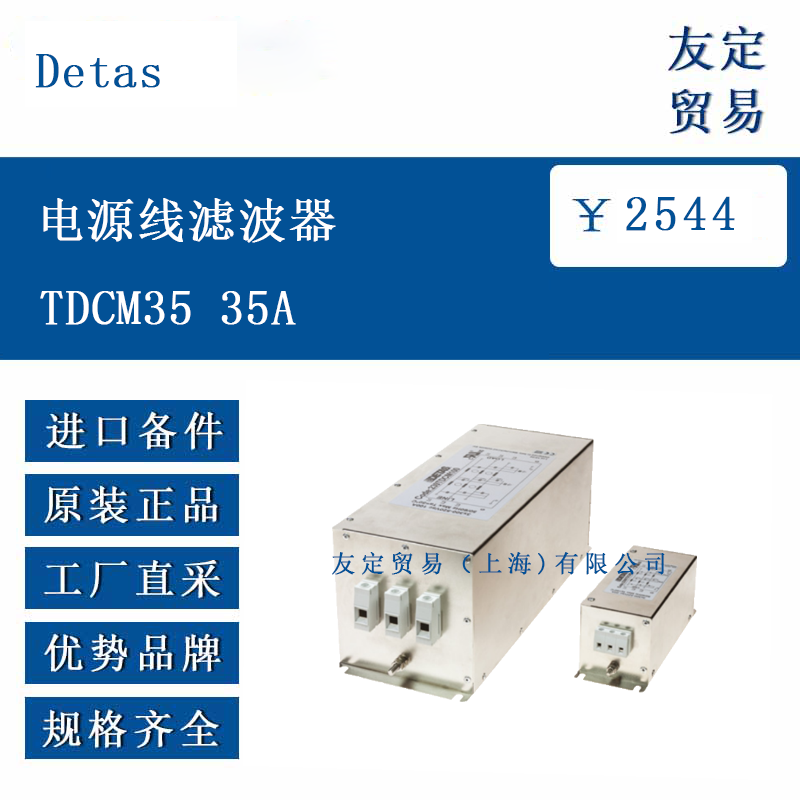

TDCM35 是一款三相双级书架式电源滤波器，专为变频器和逆变器设计。其采用书架式设计，具有紧凑轻便的特点，这使得它在安装空间有限的场景中具有较强的适应性。作为三相滤波器，它的额定电流为 35A，额定电压为 3 x 520V，能够满足相应功率等级的设备滤波需求。该滤波器的核心功能是减少电源线上的电磁干扰，通过双级设计实现高插入损耗，从而保障连接设备的稳定运行。从结构设计来看，它采用螺丝端子连接，便于安装和维护，同时遵循相关的国际标准，确保在不同的工业环境中能够可靠工作。无论是在生产线的驱动系统还是电机控制设备中，其紧凑的结构和有效的滤波性能都能使其很好地融入系统，发挥关键的干扰抑制作用。
功能特点
TDCM35 作为三相双级书架式电源滤波器，具有多项实用功能特点。其高插入损耗特性能够有效衰减电源线上的电磁干扰，减少设备之间的相互影响。紧凑轻便的书架式设计不仅节省安装空间，还便于在设备布局中灵活安排，符合工业设备对空间利用的要求。该滤波器具备较强的过载能力，能够承受 4 倍额定电流持续 8 秒，这为其在短时电流波动的场景中提供了一定的保护，保障了设备的安全性和耐久性。防护等级达到 IP20，根据 EN 60529 标准，能够防止直径大于 12mm 的固体异物进入，适应一般工业环境的防护需求。在连接方面，采用螺丝端子，连接可靠且便于操作，端子规格支持 0.2 - 6.0 mm² 的导线，满足不同线径的连接需求。此外，其绝缘电阻大于 50 MΩ @500 Vdc，确保了良好的绝缘性能，减少了漏电风险，而符合多项国际标准如 EN 60939、UL 1283、C22.2 No.8，则进一步验证了其在安全性和兼容性方面的可靠性。
选型指南
在选择 TDCM35 或同系列滤波器时，需综合考虑多个因素。首先是额定电流，TDCM35 的额定电流为 35A，同系列其他型号如 TDCM10 为 10A、TDCM20 为 20A、TDCM55 为 55A 等，应根据实际设备的电流需求选择匹配的型号，确保滤波器能够在额定工况下稳定工作。其次是额定电压，该系列滤波器的额定电压为 3 x 520V，需确认设备的工作电压是否在此范围内，避免因电压不匹配导致的性能问题。泄漏电流也是选型的重要参考，TDCM35 的泄漏电流在不同电压下有明确限值，对于对泄漏电流敏感的场景，需特别关注这一参数。尺寸因素同样不可忽视，TDCM35 的各项尺寸参数如 A 为 200mm、B 为 217.2mm、C 为 230mm 等，需与安装空间相匹配，确保能够顺利安装。此外，端子规格和安装方式也需结合实际的布线和设备布局来考虑，若设备需要频繁维护或更换，螺丝端子的连接方式是否便捷也是需要权衡的因素。综合这些参数，才能选择出最适合特定应用场景的滤波器型号。
技术参数
TDCM35 的技术参数涵盖多个关键方面。在电气性能上，其额定电流为 35A rms，额定电压为 3 x 520V；工作频率范围为 50 - 60Hz，适应大多数工业电源频率。泄漏电流方面，在 300Vac 时最大为 6mA，在 520Vac 时最大为 9mA，符合相关的安全标准。气候类别为 25/100/21（IEC 60068），能够在 - 25°C 至 50°C 的环境温度下正常工作，适应不同的气候条件。测试电压方面，线对地为 2250Vdc，线对线为 1450Vdc，测试时间为 1 分钟，确保了产品的绝缘强度。过载能力为 4 倍额定电流持续 8 秒，能够应对短时的电流过载情况。绝缘电阻大于 50MΩ @500Vdc，保障了良好的电气绝缘性能。防护等级为 IP20，适用于非粉尘密集和无液体直接接触的环境。连接方式采用螺丝端子，支持 0.2 - 6.0mm² 的导线连接，端子拧紧扭矩符合相关规范。安装方式为面板安装，串联在电源和负载之间，确保滤波效果的有效发挥。
产品尺寸
TDCM35 ，A 为 200mm，B 为 217.2mm，C 为 230mm，D 为 82mm，E 为 76mm，F 为 57mm，G 为 7.2mm，H 为 M4。这些尺寸涵盖了滤波器的长、宽、高以及安装相关的关键维度，为安装规划提供了精确的数据支持。面板安装的设计要求在安装时需考虑这些尺寸与安装面板的匹配度，确保滤波器能够稳固固定，同时不影响周围设备的布局和操作。此外，尺寸参数也影响着滤波器在系统中的空间占用，对于设备密集的工业环境，准确的尺寸数据是优化空间布局的重要依据，能够帮助工程师在设计阶段就合理安排设备位置，避免后期安装时出现空间不足的问题。
应用领域
TDCM35 作为三相电源滤波器，主要应用于变频器和逆变器的电源线路中，用于抑制电源线上的电磁干扰，保障设备的稳定运行。在工业生产中，驱动系统和电机控制设备常采用变频器和逆变器，这些设备在运行过程中容易产生电磁干扰，不仅影响自身性能，还可能干扰周围的其他电子设备。TDCM35 通过其高插入损耗和双级设计，能够有效衰减这些干扰信号，减少干扰对设备的影响，提高整个系统的电磁兼容性。此外，在自动化生产线、机床设备、起重机械等需要稳定电源供应的场景中，该滤波器也能发挥重要作用，确保设备在复杂的电磁环境中可靠工作。其紧凑的设计和广泛的标准符合性，使其能够适应不同的工业环境，成为保障设备电磁兼容性能的关键组件之一。
