产品介绍

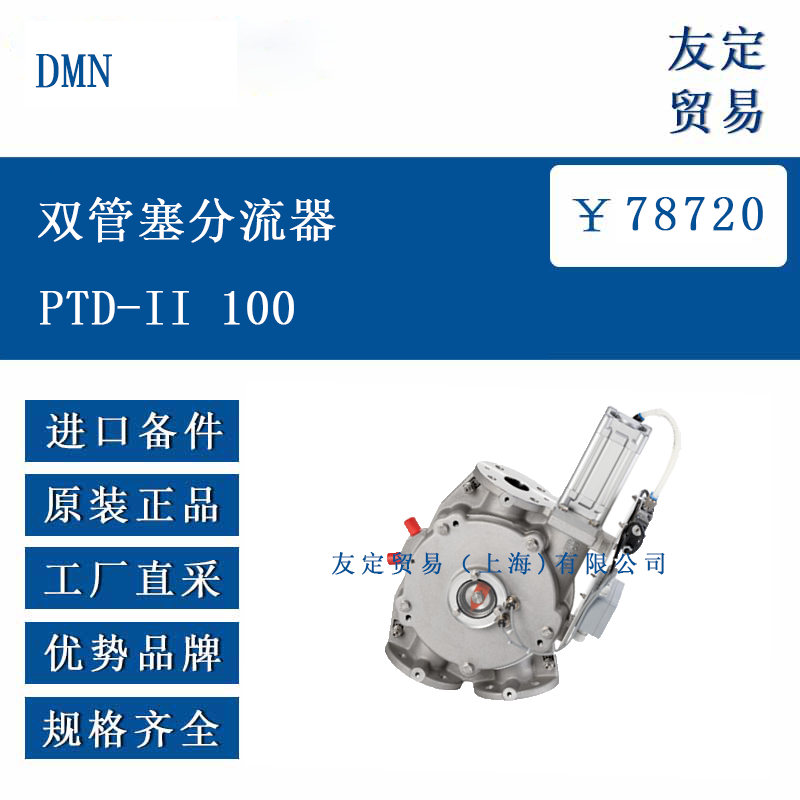

PTD-II 100 是一款双管塞分流器，专为气动输送系统设计，用于引导粉末和颗粒状物料，且能减少物料降解4。其结构包括铝制外壳、端盖以及带有两根管道的塞子，所有与物料接触的表面采用 AISI 316/DIN 1.4404 不锈钢，配备三个符合 FDA/EC 1935/2004 标准的硅胶密封件，确保外壳与塞子间的密封，且整体结构具备压力密封性，可避免向大气泄漏。该分流器配有完整的电 - 气动控制系统，包含电磁阀和感应式位置传感器，外部无移动部件，设计符合当前工作场所安全相关规定。

功能特点

PTD-II 100 的精密加工、恰当密封及无内部障碍的几何结构，能保证物料顺畅通过。用户友好的防错设计便于现场进行内部检查、清洁及密封件更换。外部无移动部件，符合工作场所安全相关规定7。采用静态密封时，适用于正压最高 43.5 PSI 的系统；作为 50-150 尺寸规格的一员，若配备充气密封，可适应最高 87 PSI 的压力101112。标准版本适用于物料温度 - 13°F 至 + 176°F、环境温度 + 14°F 至 + 104°F 的场景，更高温度版本可按需提供。此外，具备抗压力冲击能力，最高可达 145 PSI（200 尺寸除外），且有双通道设计，维护需求少，形态紧凑。

选型指南

选择 PTD-II 100 时，需考虑系统压力条件，若压力在 43.5 PSI 以内，静态密封版本可满足需求；若压力更高，可达 87 PSI，可选择充气密封版本。需确认物料及环境温度是否在标准版本适应范围内，即物料温度 - 13°F 至 + 176°F、环境温度 + 14°F 至 + 104°F，超出则需定制高温版本。需结合应用行业特性，该分流器适用于多个行业，不同行业对材质等可能有特定要求，需确认是否符合行业相关规范。同时，需参考尺寸参数，确保与所在气动输送系统的管道及安装空间相适配2​。

技术参数

PTD-II 100 为双通道设计，抗压力冲击最高 145 PSI（200 尺寸除外）。采用静态密封时，适用压力最高 43.5 PSI；配备充气密封时（作为 50-150 尺寸规格），适用压力最高 87 PSI1112。标准版本适用物料温度 - 13°F 至 + 176°F，环境温度 + 14°F 至 + 104°F13。与物料接触表面为 AISI 316/DIN 1.4404 不锈钢，密封件符合 FDA/EC 1935/2004 标准5。配有完整的电 - 气动控制系统，包含电磁阀和感应式位置传感器。可提供 ATEX 2014/34/EU 认证及 EC 1935/2004 合规性相关证明，可选配耐磨管道及电动驱动版本。

产品尺寸

PTD-II 100 的尺寸参数（单位为英寸）如下：ØA 为 3.94，ØB（DIN 标准）为 7.09，带有 8xØ0.71 的孔；ØC 为 8.98，ØB（ANSI 标准）为 7.50，带有 8xØ0.75 的孔；E 为 0.71，F 为 10.63，G 为 32.01；H 为 8.83，K 为 14.21；L 为 5.12，N 为 0.59，O 为 M10x20，P 为 9.06；X° 为 35，AA 为 3.46，BB 为 14.57；CC 为 2.26，DD 为 10。这些尺寸为标准预钻孔（铸铁适用），技术修改可行。

应用领域

PTD-II 100 适用于多个行业的气动输送系统。在食品、乳制品、婴儿配方食品、宠物食品、水产养殖、动物饲料等行业，可用于相关粉末及颗粒状物料的输送，其不锈钢接触表面及符合标准的密封件能满足行业对卫生的要求。制药、化妆品行业中，可输送相应原料，符合行业对设备材质及清洁度的要求。在塑料、化工、矿物、回收、电池、轮胎等行业，能实现物料的引导输送，减少物料降解，适应行业的气动输送需求。

​
