产品介绍

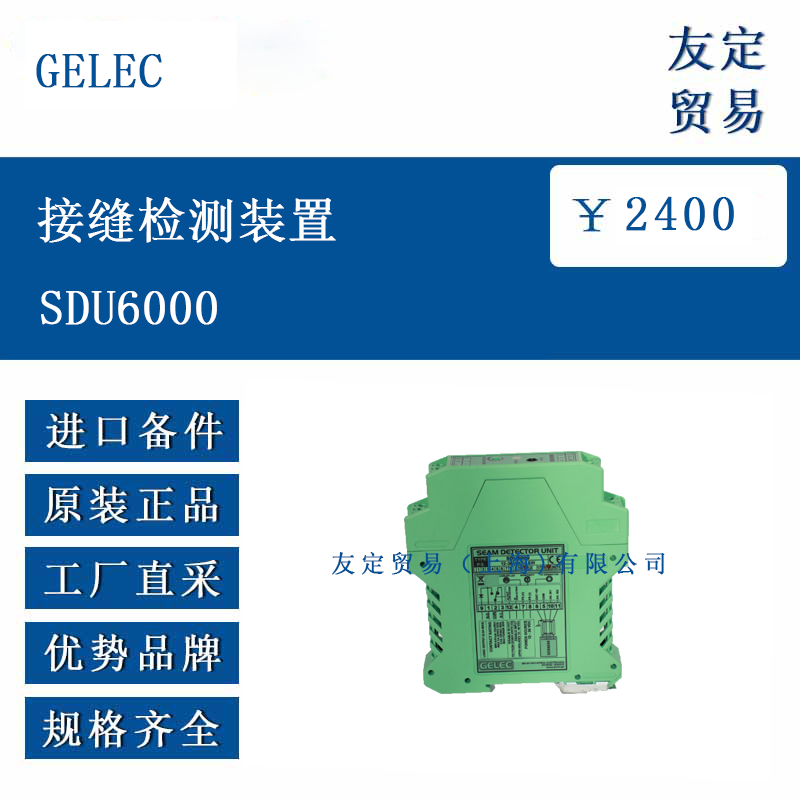

GELEC SDU6000 是一款用于织物染色机的接缝检测装置，主要功能是检测织物绳中的接缝通过。其工作原理是通过安装在机器腔口附近的外部传感器，感应缝制在织物绳接缝附近的磁铁，当检测到接缝通过时，装置的继电器输出被激活，同时板载 LED 提供光学指示。该装置旨在替代人工查找织物接缝的繁琐工作，实现自动化检测，可减少卸载和取样时间，提高生产效率，同时降低因取样导致的织物损坏风险。SDU6000 适用于各类织物染色机，可根据需要在每个腔口附近安装传感器，还可搭配可选的 SD Monitor SDM6000 前面板指示装置，显示接缝通过信息及停机时的检测通道编号，支持定制化应用需求。
功能特点
SDU6000 具备宽范围的织物速度检测能力，最高可适应 500m/min 的速度。传感器与主机分离设计，可远离恶劣环境，且传感器更换简便，无需修改机器布线。装置配备 Detect Smart 算法，能有效区分磁铁通过与随机噪声，确保检测的可靠性；具备自动增益调节功能（8 个增益级别）和动态适应比较器阈值，可在高噪声环境中保持稳定的检测响应。支持休眠模式，适用于磁铁周期性通过的场景，可在设定时段内使输出处于空闲状态，避免误触发。设有两个光隔离输入，无需 PLC 软件即可避免机器常规操作中的误检测；提供无电压继电器输出和通过二极管的逻辑输出，满足不同信号传输需求。检测距离可达 30cm，板载微调器可进行额外灵敏度调节，配备三色 LED 指示灯，直观显示设备状态。电源适应范围宽，支持 12-36VDC，可安装在 NS35 DIN 导轨上，适应工业环境安装需求。
选型指南
选型时需考虑应用场景的织物染色机类型，确保装置与机器的兼容性（如常压或高温机型）。根据工作环境温度选择合适的传感器，传感器有 SDS5500、SDS6000 及高温版本 ，高温版本可适应 - 15°C 至 + 135°C 的环境。需根据织物运行速度确定装置是否满足需求，其最大支持 500m/min 的速度，更高速度需咨询品牌方。考虑检测距离要求，SDS6000 传感器的检测距离可达 30cm，若需更远距离可联系品牌探讨替代方案。此外，需确认是否需要搭配 SD Monitor SDM6000 指示装置，以及是否需要使用 Seam Detector Service Tool 软件进行参数配置与诊断，以满足特定应用的监控需求。
技术参数
SDU6000 的技术参数如下：尺寸为 115 x 99 x 17.5mm，重量 80g，外壳材质为聚酰胺 PA 6.6，安装方式为 NS35 DIN 导轨（符合 EN60715），防护等级 IP20，阻燃等级 V0（符合 UL94）。兼容传感器包括 SDS5500、SDS6000。检测距离方面，SDS6000 可达 30cm；最大织物速度 500m/min（更高速度需咨询）。输入方面，ENABLE 和 DISABLE 输入为双极性光隔离，支持 10-40VDC/5-20mA；输出包括 1 个 SPDT 无电位继电器和逻辑输出（36V/0.8A max），输出信号持续时间 0.1-5 秒（默认 2 秒），检测间隔 5 秒。适用磁铁类型为铝镍钴 5（Ø8-L40mm）。工作环境方面，装置工作温度 - 25 至 + 85°C（控制箱内），传感器工作温度依版本而定（-20 至 + 135°C）。电气参数：工作电压 12-36VDC，最大功耗 0.5W；继电器触点初始电阻最大 50mΩ（1A 6VDC），额定值（阻性）0.5A 125VAC 或 1A 30VDC，最大承载电流 2A，最大开关功率 62.5VA、30W，最大开关电压 250VAC-220VDC，最小开关负载 0.01mA 10mVDC，机械寿命至少 1x10⁸次，电气寿命（1A-30VDC）至少 5x10⁵次。端子配置为两排共 4 个三联插拔式端子（12 极），间距 5mm，导线范围 28-12AWG（UL）或 0.25-2.5mm²（IEC），拧紧扭矩 0.4Nm，端子螺丝为 M2.5 钢质（Cr 3 + 镀锌），触点为磷青铜， cage 为镀镍黄铜，符合 CE 标准。
产品尺寸
SDU6000 的具体尺寸为 115mm（长）x 99mm（宽）x 17.5mm（厚），该尺寸便于安装在工业控制箱内的 DIN 导轨上，节省空间且利于布线与维护。
应用领域

SDU6000 主要应用于织物染色机领域，用于自动检测织物接缝，支持取样、卸载等操作。在取样与卸载场景中，染色机可手动或自动进入停机模式，当检测到下一个接缝时，主卷轴停止，使接缝位于腔口前方，便于操作；在接缝通过监控中，可收集数据用于计算实际织物速度和周期时间，优化染色流程，实现更精准的织物管理。该装置适用于各类织物加工企业，提升染色过程的自动化水平与管控效率。
