一、产品介绍

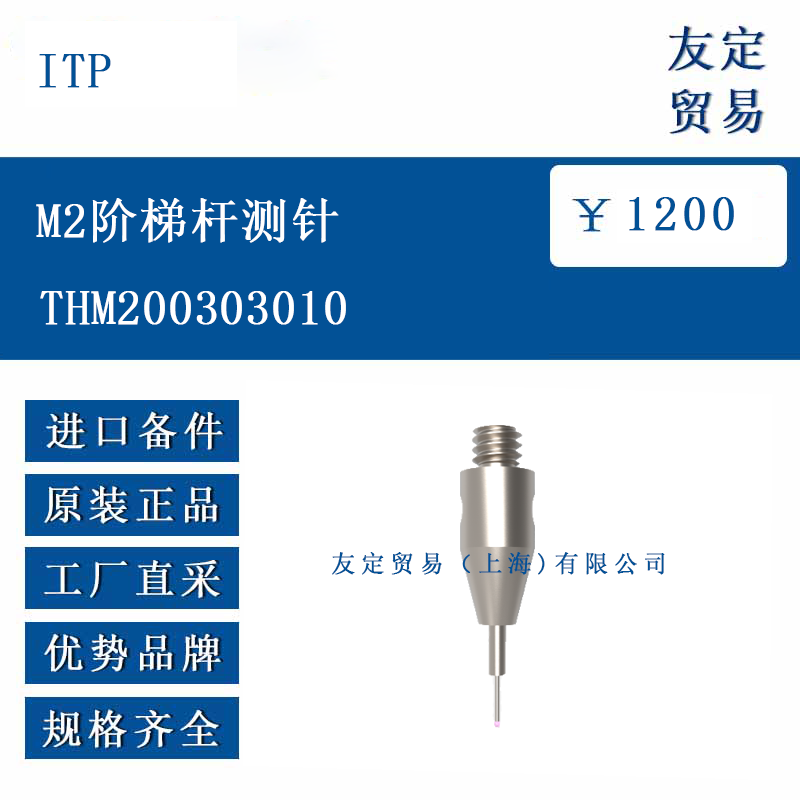

ITP THM200303010 M2 阶梯杆测针主要用于各类测量设备中，配合三坐标测量仪等设备对工件进行精确测量。其结构包含测球、测杆等部分。测球一般采用特定材质制成，常见如红宝石材质，具有高硬度、高耐磨性和良好的球形度，能在测量过程中保证测量点的准确性和稳定性，降低因测球磨损导致的测量误差。测杆为阶梯杆设计，这种设计有助于在一些复杂结构的工件测量中，提供更好的可达性和测量稳定性，例如在测量具有小孔径、深孔或者内部结构复杂的工件时，阶梯杆可以避开工件的一些阻挡部分，使测球能够准确接触到测量部位。测杆通常采用刚性较好的材料，如不锈钢、陶瓷或特定的复合材料，确保在测量过程中不会因受力而发生较大变形，影响测量精度。
二、功能特点
高精度测量：凭借优质的测球材质和精密的制造工艺，该测针能够实现高精度测量。测球的高球形度保证了在接触工件测量点时，能准确反馈测量位置信息，配合测量设备，可对工件的尺寸、形状等进行精确测量，满足对测量精度要求较高的生产和检测场景。
良好的适应性：阶梯杆的设计使其对复杂形状工件具有良好的适应性。在测量具有狭窄空间、内部结构复杂或带有盲孔的工件时，阶梯杆能够灵活地深入到测量部位，而不会受到周围结构的过多阻碍，相比普通直杆测针，大大拓展了可测量工件的类型和范围。
耐用性强：测球和测杆选用的高硬度、耐磨材料，使得测针具有较强的耐用性。在长期频繁使用过程中，测球不易出现明显磨损，测杆也能保持良好的刚性和结构完整性，减少了因测针损坏而需要频繁更换的情况，降低了使用成本，提高了测量工作的连续性和稳定性。
三、选型指南
测量需求：明确所需测量的工件类型、尺寸精度要求以及测量的具体参数；若测量的是具有复杂内部结构的工件，则阶梯杆测针的优势更为明显。
测量设备：考虑所使用的测量设备类型和接口规格。不同品牌和型号的三坐标测量仪等设备，其测针安装接口和信号传输方式可能存在差异。ITP THM200303010 M2 测针的螺纹尺寸为 M2，要确保测量设备的测针安装部位与之匹配，同时也要保证设备能够识别和处理该测针反馈的测量信号。
测针材质：根据测量工件的材质和测量环境来选择测针材质。如果测量的工件材质较软，普通的红宝石测球即可满足需求；若测量的是硬度较高、容易对测球造成磨损的工件，则可考虑选择更耐磨的氮化硅或氧化锆材质的测球。测杆材质方面，在对刚性要求极高的测量场景中，可选择陶瓷或特定高强度复合材料的测杆。
尺寸规格：仔细考量测针的尺寸规格是否合适。测球直径的选择要根据测量部位的大小来确定，过小的测球可能在测量较大平面时不够稳定，过大的测球则可能无法进入狭窄的测量空间。测杆的长度和阶梯结构设计也要能满足到达测量部位且不与工件其他部位发生干涉的要求。
四、技术参数
螺纹尺寸： M2
探球材质： 红宝石
阀杆材质： 碳化物
基材： 不锈钢
重量： 0.3克

五、产品尺寸
DK： 0.3 毫米
左： 10.15 毫米
总干事： 3.0 毫米
毫升： 4.15 毫米
毫升（1）： 2.15 毫米
DS： 0.7 毫米
DS（1）： 0.2 毫米

六、应用领域
电子制造行业：在智能手机、智能手表等电子产品生产中，需要对各种微小零部件进行高精度测量。
汽车制造行业：汽车发动机的零部件，如活塞、气门等，以及汽车电子设备中的精密部件，都需要精确测量。该测针可以用于测量发动机活塞的直径、活塞环槽的宽度和深度等参数，以及汽车传感器等电子元件的尺寸和形状，保证汽车零部件的制造精度，从而提升汽车整体的性能和可靠性。
医疗器械行业：医疗器械中的许多零部件对精度和质量要求极高，像注射器的针头内径、人工关节的尺寸精度等。ITP THM200303010 M2 阶梯杆测针能够满足这些高精度测量需求，在医疗器械生产过程中，对零部件进行严格测量和质量把控，确保医疗器械的安全性和有效性。
航空航天领域：航空航天零部件往往具有复杂的形状和极高的精度要求。例如，飞机发动机叶片的型面测量、航空发动机燃烧室内部结构的测量等。该测针的阶梯杆设计使其能够深入到复杂结构内部进行测量，高精度的特性也能满足航空航天领域对零部件测量精度的严苛标准，为航空航天产品的质量和性能提供有力保障。
