一、产品介绍

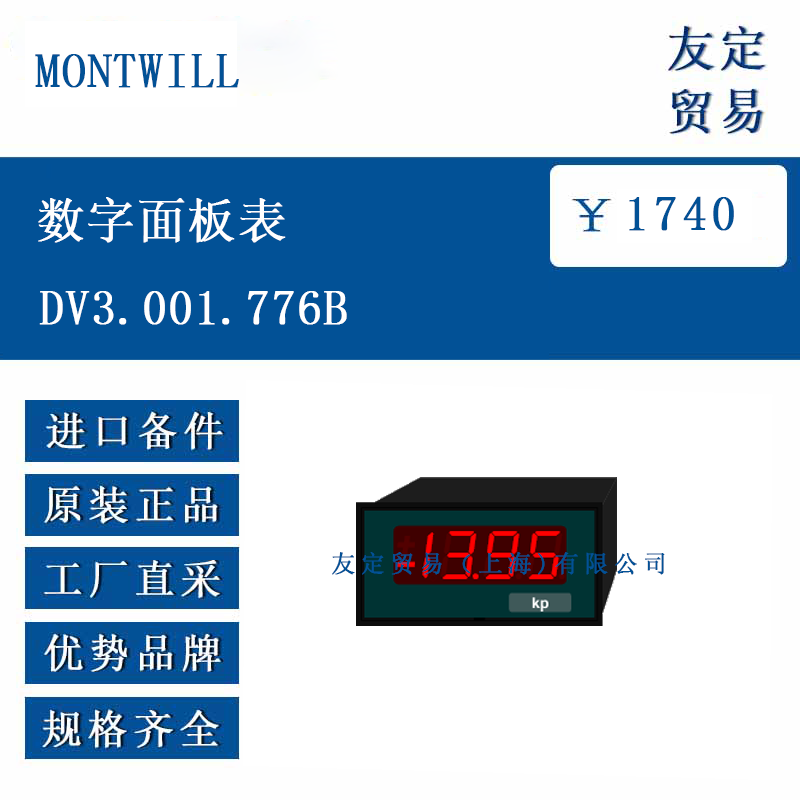

DV3.001.776B 数字面板表是一款 3½ 位的测量设备，主要用于直流电压和直流电流的测量，适用于工业过程监控、实验室测试等场景。其可测量的直流电压范围包括 0-10V、50V、200V，直流电流范围包括 0-20mA、4-20mA 等，所有测量范围均可通过连接端子进行选择、。
设备采用双斜率积分测量原理，确保了测量的稳定性和准确性。在使用过程中，需根据实际需求连接相应的信号输入线路，其信号输入端可直接接入直流电压或电流信号。设备配备 7 段式显示屏，数字高度为 14mm，显示清晰，便于读取测量结果，同时具备溢出指示功能，当测量值超出范围时会通过 LED 提示。
二、功能特点
DV3.001.776B 数字面板表的核心功能是对直流电压和直流电流进行精确测量，其 3½ 位的显示能力可提供清晰的测量读数，满足常规测量场景对精度的基本需求。设备无设定点功能，专注于测量数据的实时显示，适合需要直接获取测量值的场景。
模拟输出是其重要的附加功能之一，通过该功能可将测量信号转换为标准的模拟信号，便于与其他控制系统或记录设备连接，实现数据的进一步处理或存储，模拟输出的负载能力可达 500Ω，适配多种外部设备。
设备的输入范围具有可选择性，通过连接端子的不同接线方式，可适配 0-10V 至 200V 的直流电压及 0-20mA、4-20mA 的直流电流，增强了设备的通用性，能应对不同量程的测量需求。
三、选型指南
在选择 DV3.001.776B 数字面板表时，首先需明确测量需求。若需测量直流电压（0-10V、50V、200V）或直流电流（0-20mA、4-20mA），该型号可作为备选；若涉及交流信号或其他物理量（如电阻、温度），则需考虑同系列其他型号。
供电电源是关键因素，该型号属于 DV3.001 系列，需确认其供电方式是否匹配使用环境的电源条件（如 230/115VAC 或 24VDC），不同供电方式的型号在安装和适配性上存在差异。
附加功能的选择需结合实际应用：若需要将测量数据传输至其他设备，可选择带模拟输出（如 4-20mA）的配置；若使用环境粉尘较多或有少量液体接触，可考虑 IP54 或 IP65 防护等级；插件式端子则适合需要频繁接线或维护的场景，不同选项会影响设备的成本和安装方式。
此外，需确认测量范围是否覆盖实际需求的信号区间，避免量程不足或过大导致测量精度下降，该型号的量程可通过端子选择，需提前规划接线方案。
四、技术参数
显示：3½ 位，7 段式 LED，数字高度 14mm，红色，具备溢出指示；
测量范围：直流电压 0-10V、50V、200V；直流电流 0-20mA、4-20mA，所有范围可通过连接端子选择；
测量原理：双斜率积分；
精度：±0.1% 测量值 ±1 位数；
输入电阻：10V 量程约 55kΩ；
模拟输出（可选）：0-10VDC/2mA、0-20mA/500Ω、4-20mA/500Ω，附加价格 32.70 欧元；
供电电源：支持 230/115VAC（±10%，50-60Hz）、24VDC（18-30V）等，功耗最大 5VA；
环境温度：工作温度 0-60℃，存储温度 - 20-80℃；
响应时间：1 秒。
五、产品尺寸
DV3.001.776B 数字面板表的外形尺寸为宽度 72mm× 高度 36mm× 深度 97mm（含螺钉端子），若配备插件式端子，深度则为 115mm。
安装时所需的切割尺寸为 68.0+0.7mm（宽）×33.0+0.6mm（高），适合安装在厚度不超过 50mm 的面板上，通过专用快速塑料夹具固定。
外壳采用 PC/ABS 塑料混合物，黑色，符合 UL94V-0 标准，前端防护等级默认 IP40，可选 IP54 或 IP65 以适应不同环境、；设备重量约 0.19kg，便于安装和搬运。
六、应用领域
DV3.001.776B 数字面板表适用于需要对直流电压或直流电流进行实时监测的场景，在工业过程中，可用于监控生产线中的直流电源、电机电流等参数，帮助操作人员及时掌握设备运行状态，确保生产过程稳定。
在实验室环境中，该设备可作为辅助测量工具，用于直流电路实验、电子元件测试等场景，提供精确的电压或电流读数，支持实验数据的记录和分析。
此外，在自动化控制系统中，配合模拟输出功能，可将测量信号传输至 PLC 等控制设备，实现对系统的闭环控制，例如通过监测电流信号调节设备运行参数。其可选的防护等级也使其能够在一些粉尘较多或湿度较高的工业环境中使用，扩大了应用范围。
