一、产品介绍

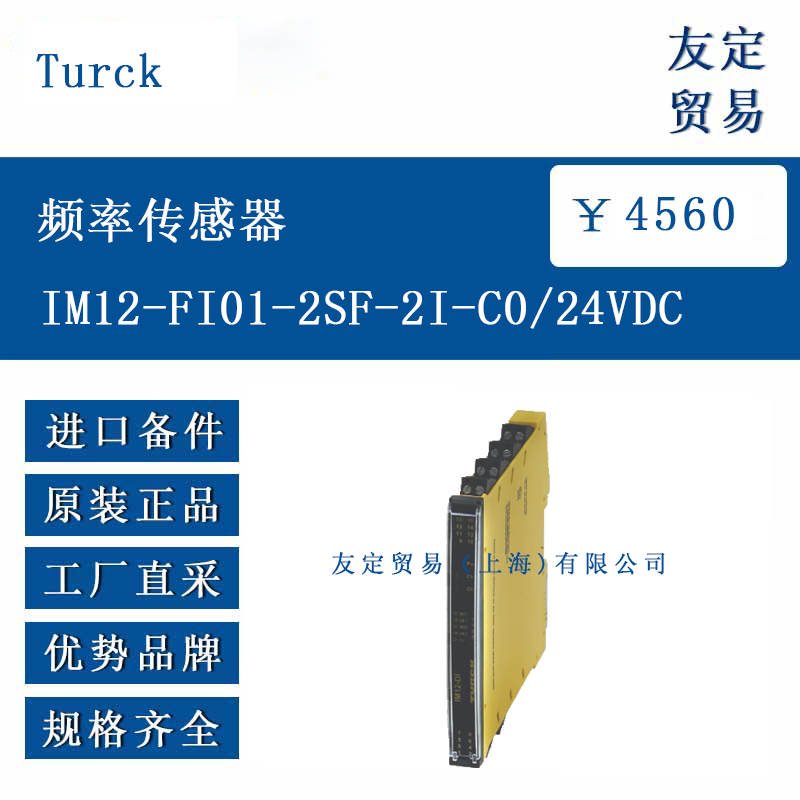

Turck IM12-FI01-2SF-2I-C0/24VDC 是一款用于频率信号处理的双通道装置，可发出高达 20000 Hz 的电气隔离频率信号，并能监测输入信号是否滑落，适合在区域 2 中工作。其设计符合 EN 60947-5-6（NAMUR）标准，每条通道配备本安输入，可连接传感器或无电势触点，输出端则提供 0/4…20 mA 电流信号。
设备通过 PC 上的 FDT 和 IODD 进行参数设定，电流输出可配置为有源或无源模式，输入信号可按参数（E1、E2、E1-E2、E2-E1）转换为标准电流信号。配备绿色电源 LED（Pwr）、红色内部故障指示灯，以及每条输入电路的黄 / 红色状态指示灯，可直观显示设备运行状态。输入回路故障时红色 LED 闪烁（依据 NE44），内部故障时红色 LED 常亮，且故障电流可调整为 <3.5mA 或> 21.5mA。装置采用可拆卸螺钉式接线端子，便于安装与维护。
二、功能特点
该传感器的核心功能是实现频率信号的隔离转换与监测，双通道设计允许同时处理两路输入信号，提高了信号处理效率。电气隔离特性减少了外部干扰对信号传输的影响，保证输出信号的稳定性。
具备输入回路的断路 / 短路监控功能，可及时发现线路异常并通过 LED 指示灯反馈，便于故障排查。支持通过 PC 进行参数设置，灵活调整电流输出模式（0/4…20 mA）及信号处理方式，适应不同的监测场景。
符合 SIL 2 安全等级（依据 IEC 61508），可用于安全电路，满足工业控制中的基础安全需求。本安输出回路设计使其适用于区域 2 等对安全有特定要求的环境。此外，可拆卸的螺钉式接线端子简化了安装与接线过程，提升了维护便利性。
三、选型指南
选型时，首先需确认应用场景的信号类型与范围，该传感器支持 0.0006…1,200,000 rpm 的监测范围，若需处理更高频率或转速信号，需考虑其他型号。其次，检查工作电压是否匹配，其工作电压为 24VDC，电压范围 10…30VDC，需确保供电稳定。
安全需求是重要考量因素，若应用涉及安全电路且需满足 SIL 2 等级（依据 IEC 61508），该型号可作为备选；若需更高安全等级，则需选择其他适配型号。安装环境方面，其工作温度为 - 25…+70°C，防护等级 IP20，适用于常规工业控制室或控制柜内场景，若环境湿度高或有粉尘侵入风险，需额外采取防护措施。
此外，需确认输出需求是否匹配，其提供 2 路 0/4…20 mA 电流输出，负载电阻≤0.8 kΩ，若需更多输出通道或其他信号类型（如电压输出），需选择对应型号。
四、技术参数
电源与功耗：工作电压 24VDC（范围 10…30VDC），功耗≤3W，典型功耗≤1.8W。
输入特性：符合 NAMUR EN 60947-5-6 标准，短路电流 8.2mA，输入电阻 1kΩ，电缆电阻≤50Ω；开阀值 1.75mA，关阀值 1.55mA，断线阈值≤0.06mA，短路阈值≥6.4mA；3 线输入空载电压 12VDC，0 信号 0…3VDC，1 信号 5…30VDC。
输出特性：2 路电流源 / 电流阱（15…28V），输出电流 0/4…20mA，负载电阻≤0.8kΩ。
精度与漂移：参考温度 23°C 时，电流输出测量精度（含线性度、迟滞、重复性）±10µA，温度漂移≤0.0025% 终值 / K。
安全与隔离：测试电压 2.5kV RMS，E1、E2-A1A、A2A 峰值 375V（符合 EN 60079-11），A1A/A2A 电源电压 300V RMS。
环境与机械：工作温度 - 25…+70°C，储藏温度 - 40…+80°C；防护等级 IP20，阻燃等级 UL 94 V-0；尺寸 120 x 12.5 x 117mm，重量 170g，安装于 DIN 导轨（NS35）。
五、产品尺寸
Turck IM12-FI01-2SF-2I-C0/24VDC 的尺寸为 120mm（长）x 12.5mm（宽）x 117mm（高），重量 170g。采用 DIN 导轨（NS35）安装方式，外壳材质为聚碳酸酯 / ABS 塑料。电气连接通过可拆卸螺钉式端子（2 针）实现，端子横截面支持 0.2…2.5mm²（AWG:24…14），固定扭矩 0.5Nm。紧凑的尺寸设计使其可集成于控制柜内，节省安装空间。
六、应用领域
该频率传感器适用于多种工业自动化场景。在机械制造中，可监测电机、传送带等旋转设备的转速，将频率信号转换为标准电流信号传输至控制系统，实现设备运行状态监控。在过程控制领域，可连接流量、压力等传感器的脉冲信号，转换为 0/4…20mA 电流信号，用于生产流程中的参数调节。

因其符合区域 2 安全要求且支持 SIL 2 等级，可用于化工、油气等存在潜在风险的场景，对关键设备的运行频率进行安全监测。此外，在自动化生产线中，可作为信号转换中介，连接不同类型的传感器与控制器，实现信号的统一处理与传输，保障生产线的稳定运行。
