一、产品介绍

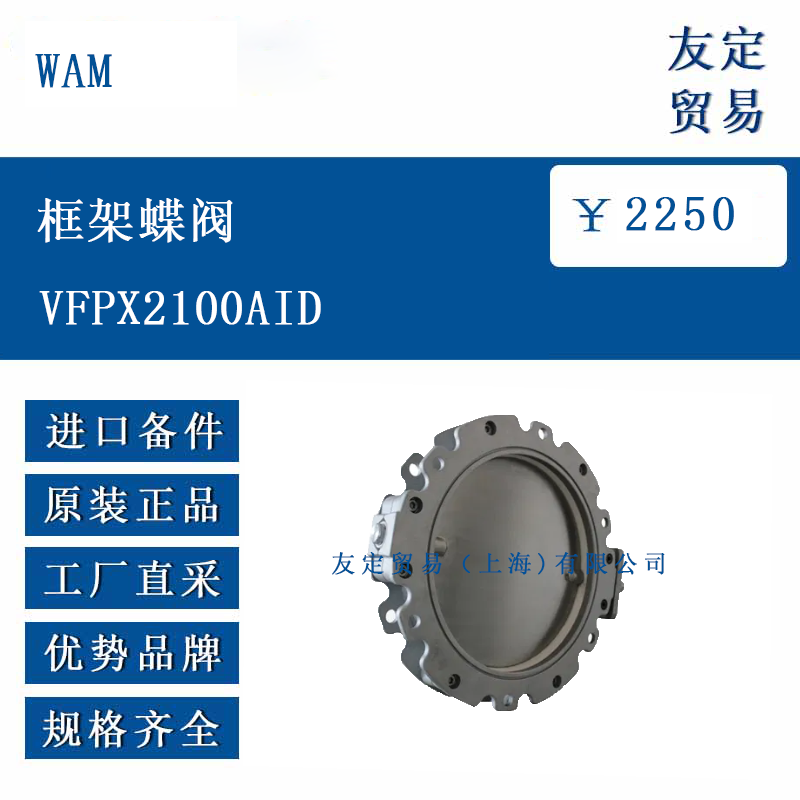

WAM VFPX2100AID 框架蝶阀主要由两部分铝合金高压压铸半体、304 不锈钢旋转阀板和食品级整体密封件组成。其设计用于拦截重力输送或气动输送的干燥粉末及颗粒物料，通常安装在料斗、筒仓、螺旋输送机下方或气动输送管道中，通过阀板的旋转实现物料流通的开启与关闭。
该型号为双法兰设计，适配相应的管道或设备法兰连接；食品级整体密封件符合 EU1935-2004 标准，适用于对卫生要求较高的场景；防尘功能可减少外部污染物进入阀体内部，保证物料纯净度。由于采用铝合金半体和不锈钢阀板，产品兼具轻量化和耐用性，是成本效益较高的物料拦截解决方案。
二、功能特点
VFPX2100AID 框架蝶阀的核心功能是可靠拦截粉末和颗粒物料，通过阀板的精准旋转实现物料流的快速通断。双法兰设计使其能稳定安装在上下游设备之间，保证连接的密封性和结构稳定性。
食品级整体密封件确保与物料接触部分符合卫生标准，适用于食品加工等对洁净度要求高的领域。304 不锈钢阀板具有较好的耐腐蚀性和耐高温性，可适应温度最高达 110°C 的物料。
该阀适配多种执行器，且不同执行器系统可互换，提升了安装和维护的灵活性。此外，其设计可用于潜在爆炸环境，拓宽了应用范围。
三、选型指南
选型时，首先需确定所需公称直径，VFPX2100AID 的直径为 100mm，若需其他尺寸，可参考系列中 125mm 至 500mm 的型号。其次选择法兰类型，该型号为双法兰（“2”），若需单法兰设计，可考虑 V1 版本。
阀板和密封件材质是关键因素：食品行业需选择 304 不锈钢阀板（“A”）和食品级密封件（“I”）；普通工业场景可选用工程聚合物阀板（“S”）和 NBR 密封件。
执行器类型需根据操作需求确定：手动执行器（CM 版本）适用于简单手动控制；气动（CP 版本）或机电式（AE 版本）适用于自动化系统，选型时需参考阀径与执行器的兼容性表。若用于潜在爆炸环境，需选择对应防爆版本。
四、技术参数
环境与物料温度：工作环境温度 - 20°C 至 + 40°C；物料温度因阀板材质可达 110°C；
操作压力：最大压差 0.6bar；
尺寸与公差：公称直径 100mm，尺寸公差为主尺寸 ±3mm，细节尺寸 ±2mm；
密封与材质：食品级整体密封件，阀板为 304 不锈钢，半体为铝合金；
噪声水平：空运行时 1 米处噪声约 20db (A)，随物料和执行器不同可能变化。
五、产品尺寸
VFPX2100AID 作为 VFP2 系列双法兰蝶阀，100mm 直径的具体尺寸如下：ØA（阀板直径）110mm，ØB（法兰外径）170mm，E（总长）255mm，G（安装孔间距）35mm，ØH（法兰标准）符合 DIN 5482 的 22X19 规格，重量 3kg。安装时需匹配相应的法兰钻孔尺寸（ØN=14mm，4 个孔），确保与上下游设备的连接稳定性。
六、应用领域
该蝶阀广泛应用于粉末和颗粒物料处理场景。在食品工业中，凭借食品级密封件和不锈钢阀板，可用于谷物、面粉等食材的输送拦截，满足卫生要求。
在普通工业领域，如建筑材料、化工粉体加工，可安装在料斗、筒仓下方，控制水泥、塑料颗粒等物料的排放。其适配气动或机电执行器的特性，使其能集成到自动化生产线中，实现物料输送的精准控制。

此外，适用于潜在爆炸环境的版本，可用于处理易燃易爆粉体（如某些化工原料）的场所，通过符合防爆标准的设计保障生产安全。同时，其防尘功能也使其适用于对物料纯净度有要求的场景，减少外部杂质污染。

​
