一、产品介绍

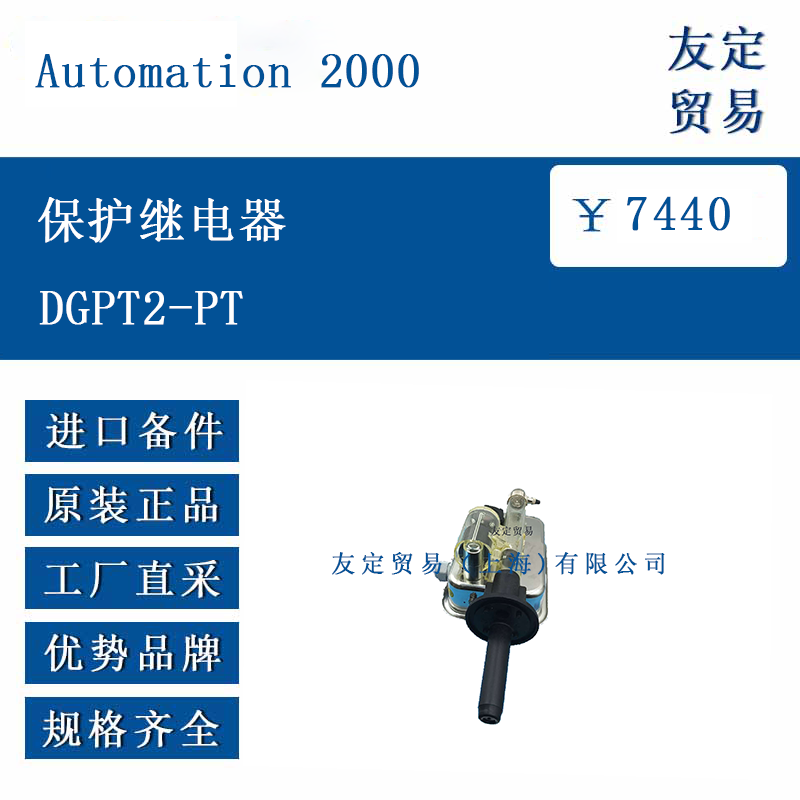

Automation 2000 DGPT2-PT 保护继电器是一款专为变压器设计的监控装置，主要用于监测变压器运行中的气体放电、压力过大及温度异常等情况。其结构由金属外壳、塑料壳体、Pt100 温度传感器、簧片触点、压力开关等部分组成。
安装时需确保变压器断电且介电体处于环境温度（约 20°C），通过固定钩安装在变压器开口处，固定螺栓需位于直径 97mm±2mm 的圆上，并用 Viton® 密封件保证防漏性。装置通过转换触点输出信号，当监测到气体体积达到阈值、压力超过设定值或温度异常时，触点状态改变，实现报警或保护功能。Pt100 传感器的集成使其能更精准地反馈温度变化，进一步提升监控能力。
二、功能特点
DGPT2-PT 的核心功能是多参数协同监控，通过簧片触点监测气体放电，压力开关响应瞬时压力升高，Pt100 传感器则精准测量介电体温度，全方位捕捉变压器异常状态。
其转换触点设计便于接入外部控制系统，实现远程报警或自动保护。塑料壳体采用防紫外线处理的 Trogamid® T5004，耐候性强，适合户外环境；金属外壳防护等级达 IP56、IK07，能抵御粉尘与水溅，适应复杂工业环境。
此外，装置支持多种选项扩展（如同步 / 偏移触点、高温耐受），且维护简便，清洁时需避免使用含丙酮、氯仿等禁用化学品的清洁剂，确保壳体完好。
三、选型指南
选型时首先需确认变压器的监控需求：若需精准温度监测，DGPT2-PT 的 Pt100 传感器是合适选择；若侧重气体或压力监测，可考虑其他不带 PT 选项的型号。
安装环境也是关键：工业环境可选 AISI 304 外壳，海洋环境则建议选 AISI 316L 材质的 X 选项；若需频繁接线，可加配 CE 工业连接器。此外，根据报警逻辑需求选择触点类型（同步 / 偏移），确保与控制系统兼容。

四、技术参数

外壳与防护：金属外壳为 AISI 304，塑料壳体为 Trogamid® T5004（防紫外线），防护等级 IP56、IK07；

Pt100 传感器：0°C 时 100Ω，100°C 时 138.5Ω，3 线或 4 线连接，集成于温度计套管；
气体监测：簧片触点，测量精度 ±5cm³，触发体积约 140cm³±5cm³；
压力开关：设定范围 0-500mbar（可选 0-700mbar），精度 ±10mbar，响应时间 < 5 毫秒；
温度监控：恒温器设定范围 40-140°C，精度 ±2.5°C，Pt100 传感器增强温度测量；
电气参数：端子与地之间绝缘 500VDC（20MΩ），介电强度 2000VAC/1 分钟，分断能力适配 24-220VDC 及 250VAC；
工作环境：环境温度 - 40°C 至 65°C，介电温度≤140°C。
五、产品尺寸
装置的主要尺寸如下：法兰直径 85mm，固定螺栓分布在直径 97mm±2mm 的圆上；温度计套管长度 104mm，直径 27-24mm（从上到下）；金属外壳相关尺寸包括高度约 297mm，宽度约 207mm，具体细节可参考安装尺寸图，确保与变压器开口（直径 60mm）适配。整体设计紧凑，适合变压器周边有限空间安装。
六、应用领域
DGPT2-PT 保护继电器主要应用于变压器的安全监控，适用于工业变压器、配电变压器等设备，尤其适合对温度监测精度要求较高的场景。在电力系统中，可实时监测变压器内部故障产生的气体、短路导致的压力升高及过载引起的温度异常，及时触发报警或保护机制，防止故障扩大。

其耐候性与防护设计使其能适应户外、工厂车间等环境，若选择 X 选项（AISI 316L 材质），还可用于海洋或腐蚀性较强的工业场景。装置符合 IEC EN 50216、NF EN 60439-1 等标准，确保在合规性要求严格的领域（如电力、制造业）可靠应用。
