产品介绍

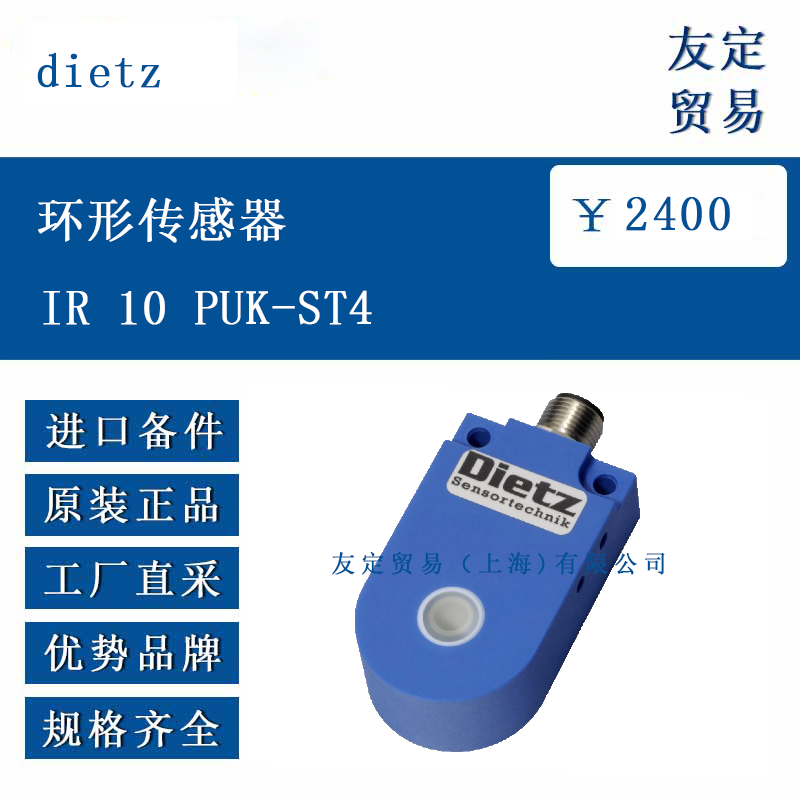

dietz IR 10 PUK-ST4 环形传感器是一款电感式传感器，采用静态检测原理，适用于对特定尺寸的物体进行检测。该传感器为 3 线制设计，环形直径为⌀10.1 mm，分辨率可调，可检测 ø>1 mm 的物体。其连接方式为 M12 插头，集成了开关指示器，方便用户观察传感器的工作状态。传感器的外壳及感应面采用特定材料制成，能够适应一定的工业环境，确保检测工作的稳定进行。
功能特点
该传感器具备反向极性保护功能，内置保护机制可避免因接线错误导致的损坏。同时，它还配备短路保护，且为内置自复位式，在出现短路情况后可自行恢复，减少了人工干预的需求。传感器的重复性较好，误差小于 1%，能够保证检测结果的一致性，适合对检测精度有一定要求的场景。此外，其响应时间为 0.5 ms，释放时间为 10 ms，可快速对检测对象做出反应，适应一定的物体运动速度（<35 m/s）。外壳防护等级达到 IP67，能够在多尘、潮湿的工业环境中正常工作，提高了环境适应性。
选型指南
在选型时，需首先考虑检测对象的尺寸，由于该传感器可检测 ø>1 mm 的物体，因此适用于对小型物体的检测，若需检测更大尺寸的物体，则需考虑其他型号。其次，要关注工作电压范围，该传感器的工作电压为 10…30 V DC，需确保使用场景的供电符合这一要求。环境温度也是重要因素，其适用温度为–25…+70 °C，若使用环境温度超出此范围，可能会影响传感器的性能。另外，考虑到传感器的防护等级为 IP67，适合在有粉尘、水溅的环境中使用，但不适用于完全浸没在水中的场景。同时，物体的运动速度需控制在 < 35 m/s 以内，以保证检测的准确性。
技术参数
dietz IR 10 PUK-ST4 环形传感器的主要技术参数如下：环形直径为⌀10.1 mm；工作电压范围 10…30 V DC；电流消耗 < 10 mA；电流负载能力 200 mA；电压降 < 2 V @ 200 mA。调节方式为多圈电位器；物体速度需 < 35 m/s（<115 ft/s）；重复性 < 1%；响应时间 0.5 ms，释放时间 10 ms。工作温度范围–25…+70 °C；防护等级 IP67；感应面材料为 PBT；外壳材料为 PA 6.6；连接方式为 M12 插头；开关指示器内置。
产品尺寸
该传感器的部分尺寸参数如下：设有 M3×4 的安装孔；部分结构尺寸包括 17.5 mm、27.5 mm、20 mm 等；集成 4 个 LED 指示灯，方便观察工作状态。具体的安装和外形尺寸可参考产品详细图纸，以确保在安装时与周边设备匹配。
应用领域
由于该传感器可检测 ø>1 mm 的物体，且响应速度较快，适合在工业自动化生产线中用于检测小型金属零件的通过情况，如电子元件生产线上对引脚、小型连接件的计数和位置检测。在包装行业，可用于检测包装材料中是否混入小型金属杂质，保障产品质量。此外，在医疗器械生产过程中，可对小型金属部件的装配情况进行检测，确保装配的准确性。其 IP67 的防护等级也使其能够在一些环境条件相对复杂的工业场景中应用，如汽车零部件生产线上的检测环节。
