产品介绍

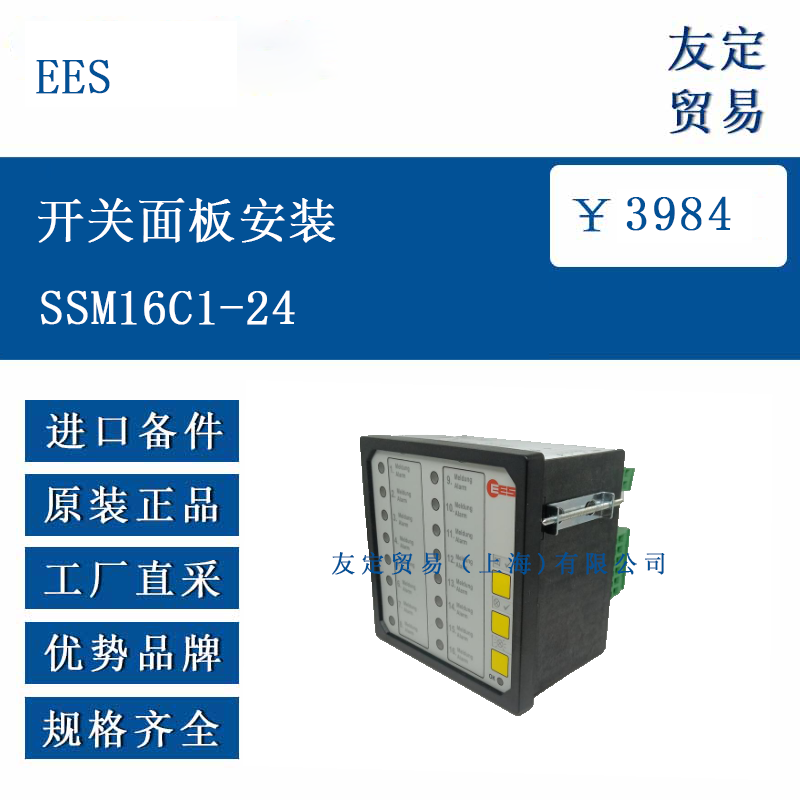

EES SSM16C1-24 是一款开关面板安装的标准故障，主要用于控制和监测系统中，实现对故障信息的集中显示和处理。其采用紧凑设计，外壳尺寸为 96x96mm，适合安装在开关面板的 91x91 (±0.5mm) 安装孔中。设备配备 16 个报警输入，通过 LED 灯进行状态显示，LED 采用宽视角设计，便于观察。同时，设备设有灯测试、喇叭确认和灯确认按钮，以及集体报告继电器和喇叭继电器，可实现集体报警和单独确认功能。所有输入通过光电耦合器实现电气隔离，支持任意相位驱动，接线采用可插拔的标记端子，方便安装和维护。此外，设备配备透明窗口，可通过插入标签条对 LED 进行自定义描述。
功能特点
该设备的 LED 显示采用标准颜色区分，故障报警为红色，运行指示为绿色，直观区分不同状态。支持 1:1 继电器模块（RM16）可选配，通过扁平电缆与基础设备连接，可将每个报警信号传输至前端计算机等设备，继电器触点默认设置为常开。具备新值消息功能，通过单频闪光、集体报告和单独确认实现信息传递，输入采用常开原理，确保信号检测的稳定性。所有电路通过光电耦合器实现电位隔离，提高设备抗干扰能力和安全性。端子采用可插拔设计并带有标记，简化接线和维护流程。紧凑的 96x96mm 外壳设计，节省安装空间，适合面板安装场景。透明窗口支持插入标签条，可根据实际需求自定义 LED 描述，增强使用灵活性。
选型指南
选型时需首先确认所需输入数量，该型号提供 16 个报警输入，若输入需求较少，可考虑同系列的 8 输入型号。其次，需匹配供电和信号电压，SSM16C1-24 的供电电压（U Sup）为 24V，信号电压（U Sig）为 24V，需确保使用场景的电源符合这一范围。考虑安装环境条件，设备工作温度范围为 -20°C 至 +60°C，存储温度为 -20°C 至 +70°C，湿度平均不超过 75%，短时（56 天）不超过 93%，且不允许运行中出现冷凝，需确保使用环境符合这些要求。防护等级方面，前端为 IP54，后端为 IP20，适合粉尘和少量水溅的环境，若环境更为恶劣，需额外采取防护措施。若需要将报警信号传输至其他设备，可选择搭配 RM16 继电器模块。
技术参数
机械数据：外壳材料为 MBS（防火玻璃增强诺丽尔），前端防护等级 IP54，后端 IP20。端子支持刚性或柔性导线，无导线套管时横截面为 0.2-2.5mm²，有导线套管时为 0.25-2.5mm²。设备尺寸（含端子）为 96mm x 96mm x 86mm，重量约 0.30kg。
环境条件：工作温度 -20°C 至 +60°C，存储温度 -20°C 至 +70°C，湿度平均 ≤75% r.H.，短时（56 天）≤93% r.H.，不允许运行中冷凝。
电气数据：功耗最大 2.0W，最大接通电流 <10A @24V DC（<1ms）。继电器触点负载：24-250V AC/2A，110V DC/0.5A，220V DC/0.3A。绝缘强度：除继电器触点外的所有电路间 4kV eff/50Hz 1min，继电器触点间 500V eff/50Hz 1min。电磁兼容性符合 EN 61000-6-2、EN 61000-4 系列等标准。
电压与输入电阻：供电电压标称 24V，范围 10-36V DC；信号电压标称 24V，范围 16-50V AC/DC，输入电阻 10kΩ。
产品尺寸
设备外壳尺寸（宽 x 高 x 深）为 96mm x 96mm x 86mm（含端子），安装孔尺寸为 91x91 (±0.5mm)，适合开关面板安装。具体的安装和端子布局可参考产品 dimensional drawing，确保安装空间和周边设备匹配。
应用领域

该设备主要应用于工业控制和监测系统，如电力系统的配电监测、工业生产线的设备状态监控、机械设备的故障报警等场景。在需要集中显示多个故障点或状态信号的场合，如工厂控制室的开关面板、自动化生产线的监控终端等，可通过其 LED 显示和报警功能，及时反馈设备运行状态，便于操作人员快速识别和处理异常。其紧凑设计和灵活的接线方式，也使其适用于空间有限的安装环境，如小型控制柜、分布式监测节点等。

​
