产品介绍

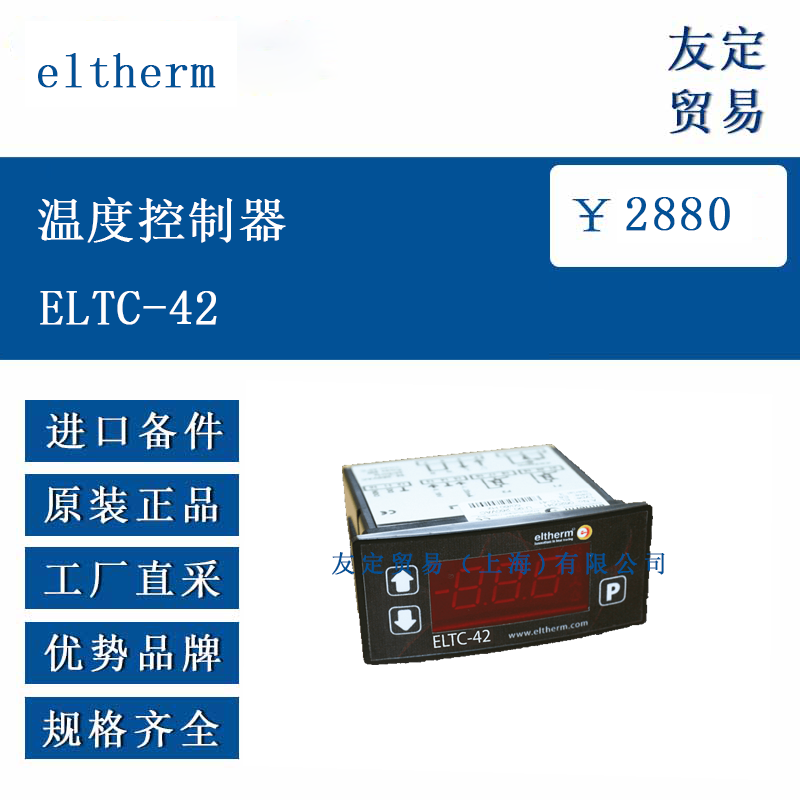

eltherm ELTC-42 是一款带有数字显示的电子温度控制器，采用前面板安装方式，可安装在控制柜中。该控制器支持连接两个 Pt100 温度传感器或两个 K 型热电偶，配备两个可独立编程的继电器，能够实现对温度的精准调控。同时，它还提供电流和电压输入接口，以及一个带有 ModBus 协议的 RS485 接口，便于与其他设备进行数据交互和集成。其主要功能包括防冻保护和温度维持，适用于多种工业和商业场景中的温度管理需求。
功能特点
该控制器采用 LED 显示，可显示低至 -25°C 的温度，便于直观查看当前温度状态。温度调节范围可通过编程设置在 -50°C 至 +400°C 之间，适配不同场景的温度需求。继电器 1 可切换 16A 的电阻性负载，满足多数加热设备的功率需求；继电器 2 为 8A 转换触点，可作为报警继电器使用，当温度超出预设范围时触发报警。支持 Pt100（2 线和 3 线制）和 K 型热电偶两种传感器类型，适配性较强。配备 RS485 接口，可通过 ModBus 协议实现数据传输，便于集中监控和系统集成。前面板防护等级为 IP54，能够在一定程度上抵御灰尘和水溅，适应工业环境。
选型指南
选型时需首先确认供电需求，ELTC-42 的工作电压为 24V DC ±10%、22-28V AC，需与使用场景的电源匹配。根据温度传感器类型选择，若使用 Pt100 传感器，可支持 -50°C 至 390°C 的控制范围；若使用 K 型热电偶，则可覆盖 -50°C 至 950°C，需根据实际温度范围需求选择合适的传感器。考虑安装环境的温度条件，该控制器的工作环境温度为 -25°C 至 +55°C，存储温度为 -30°C 至 +60°C，需确保使用环境在此范围内。此外，若需要系统集成功能，其 RS485 接口（ModBus 协议）可满足数据传输需求，可根据是否需要远程监控进行考量。
技术参数
工作电压：24V DC ±10%、22-28V AC。
功率消耗：最大 4mA，小于 5VA。
继电器容量：继电器 1 为 16A 常开触点（加热），继电器 2 为 8A 转换触点（报警）。
环境温度：工作环境 -25°C 至 +55°C，存储环境 -30°C 至 +60°C。
温度控制范围：连接 Pt100 时为 -50°C 至 390°C；连接 K 型热电偶时为 -50°C 至 950°C。
温度切换 hysteresis：Pt100 为 +/-0.5K 或 +/-0.5%；K 型热电偶为 +/-2K 或 +/-0.5%。
显示范围：Pt100 为 -60°C 至 410°C；热电偶为 -50°C 至 999°C。
传感器连接：支持 Pt100（2 线和 3 线制）、K 型热电偶。
接口：1 个 RS485（ModBus 协议）。
显示：3 位 LED 显示，红色，字符尺寸 11mm/2mm。
外壳材料：ABS，黑色。
外壳尺寸：75 x 35 x 78mm（宽 x 高 x 深）。
防护等级：前面板 IP54，整体 IP30。
安装方式：前面板安装，适用于 70 x 30cm 的开口。
重量：约 0.3kg。
产品尺寸
eltherm ELTC-42 的外壳尺寸为 75mm（宽）x 35mm（高）x 78mm（深），采用前面板安装方式，需要在安装面板上预留 70 x 30cm 的开口。其紧凑的尺寸设计使其能够适配多数标准控制柜，节省安装空间。
应用领域

该温度控制器适用于多种场景的温度维持和防冻保护，包括 silos、容器、管道、储罐、阀门、泵等设备。在工业领域，可应用于发电厂、化学工业、制药工业中的温度控制环节；在商业和物流领域，可用于罐式集装箱的温度管理；在建筑技术领域，也能为相关设施提供温度调控支持。通过精准的温度控制，保障设备和物料在适宜的温度环境下运行或存储。

​
