产品介绍

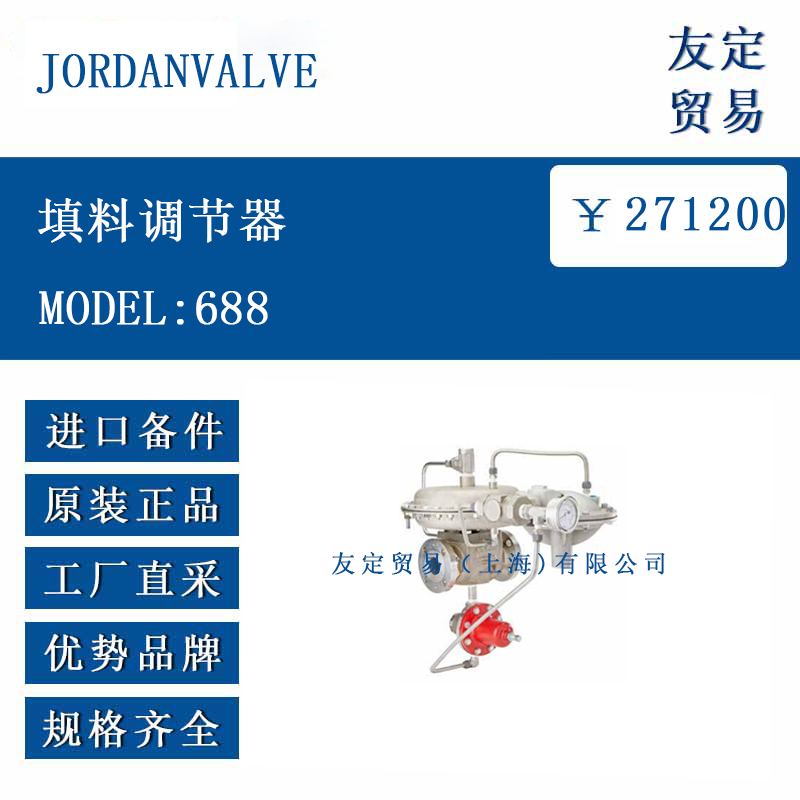

JORDANVALVE MODEL:688 是一款先导式软密封调节器，主要用于低压储罐覆盖系统中的压力控制。该调节器能够对储罐压力的微小变化做出响应，通过开启或关闭阀门来维持预设的压力设定点。其采用先导式操作设计，适配 1"至 2" 的管道尺寸，端部连接方式为 ANSI 法兰（150#、300#），可根据不同的应用场景选择合适的连接规格。
阀体材料有碳钢（ASME SA216 WCB）和不锈钢（ASME SA351 CF8M）两种，trim 材料为 316SS（所有阀门标配），主阀座材料为 316SS/Viton， actuator 材料根据阀体材料不同而有所区别，碳钢阀体搭配碳钢 actuator，CF8M 阀体搭配化学镀镍碳钢 actuator，隔膜材料为丁腈橡胶，这些材料选择使其能够适应不同的介质和环境条件。
功能特点
该调节器能够在低至 1" wc 的压力下实现精准调节，适用于对压力控制精度要求较高的低压储罐系统。具备 ANSI Class VI 关闭性能，能够有效切断流体，减少泄漏，保证系统的密封性。提供五种可用的弹簧范围（1-5 wc、4-10 wc、5-30 wc、0.5-1.75 psi、1.0-3.5 psi），可根据实际压力控制需求进行选择，增强了设备的适配性。
最大 inlet 压力为 200 psi，能够满足多数低压储罐系统的压力要求，同时具备较高的流量系数（1"为 17 Cv、1-1/2" 为 30 Cv、2" 为 45 Cv），可实现较大流量的调节，适用于需要较高流量的场景。先导式设计使其对压力变化的响应更为灵敏，能够快速调整阀门开度，维持系统压力稳定。
选型指南
选型时需首先确定所需的阀门尺寸，该调节器有 1"、1-1/2"、2"三种规格，需根据管道尺寸和流量需求选择，流量系数可作为参考（1" 对应 17 Cv、1-1/2"对应 30 Cv、2" 对应 45 Cv）。其次，根据介质特性和环境条件选择阀体材料，若介质具有腐蚀性，可选择不锈钢（ASME SA351 CF8M）阀体；若为普通介质，碳钢（ASME SA216 WCB）阀体即可满足需求。
端部连接方式需与系统中的法兰规格匹配，有 150# 和 300# ANSI 法兰可选。弹簧范围的选择需结合系统所需的压力控制范围，五种弹簧范围分别对应不同的压力区间，需确保所选范围覆盖实际工作压力。此外，需考虑压力降要求，该调节器的最小压力降为 25 psi（1.7 bar），最大为 200 psi（13.8 bar），需保证系统的压力降在此范围内。
技术参数
尺寸规格：1"（DN25）、1-1/2"（DN40）、2"（DN50）。
端部连接：ANSI 法兰 150#、300#。
阀体材料：碳钢（ASME SA216 WCB）、不锈钢。
trim 材料：316SS（所有阀门标配）。
主阀座材料：316SS/Viton。
actuator 材料：碳钢（适用于 WCB 阀体）、化学镀镍碳钢。
隔膜材料：丁腈橡胶。
压力控制相关：五种弹簧范围（1-5 wc、4-10 wc、5-30 wc、0.5-1.75 psi、1.0-3.5 psi）；最小压力降 25 psi（1.7 bar），最大压力降 200 psi（13.8 bar）；最大 inlet 压力 200 psi @ 100°F；最大出口壳体压力 185 psi（12.8 bar）。
流量系数：1"为 17 Cv，1-1/2" 为 30 Cv，2" 为 45 Cv。
关闭性能：ANSI Class VI。
产品尺寸
1"阀门（150#）的 A 尺寸为 9.25"（235mm）；1-1/2"阀门（150#）的 A 尺寸为 8.75"（222mm），（300#）为 9.25"（235mm）；2" 阀门（150#）的 A 尺寸为 10.00"（254mm），（300#）为 10.50"（267mm）。此外，3/4"FNPT 传感线连接相关尺寸包括 22.56"（573mm）、8.17"（207mm）、8.45"（215mm）、9.88"（251mm）等，具体可参考产品尺寸图。
应用领域

该调节器主要应用于低压储罐覆盖系统，在化工、石油、食品饮料等行业中较为常见，用于维持储罐内的压力稳定，防止外界空气进入或介质泄漏。例如，在化工生产中，用于储存腐蚀性液体的低压储罐，通过该调节器控制罐内压力，保证储存环境的安全性；在食品行业，用于储存液体原料的储罐，维持罐内压力稳定以避免原料受到污染。此外，其精准的压力控制能力也使其适用于其他需要低压精准调节的工业系统。
