一、产品介绍

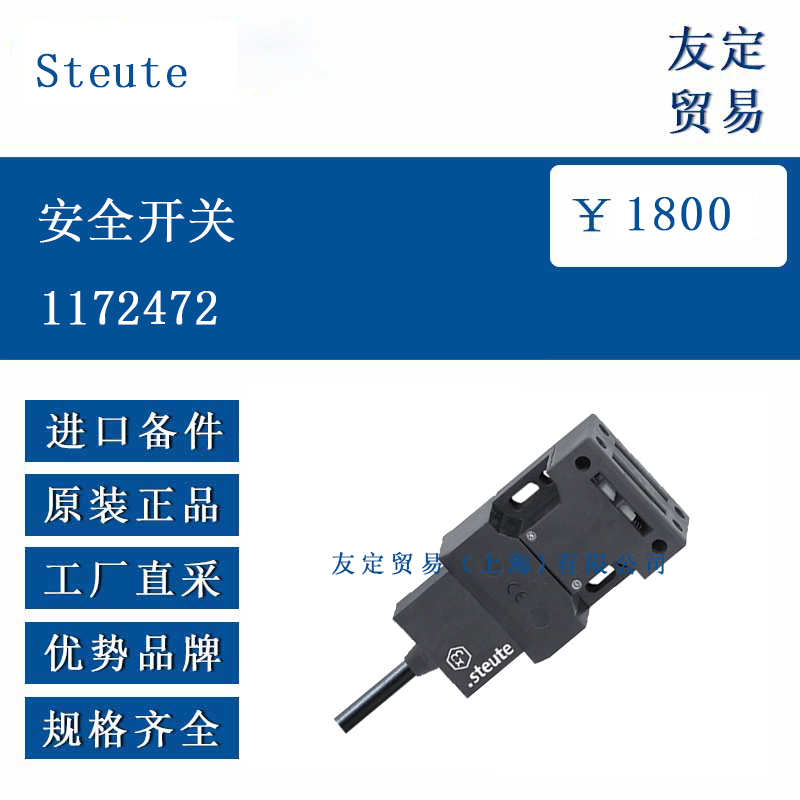

Steute 1172472 安全开关是一款适用于危险区域的防爆型安全开关，主要用于监测设备的门、盖等部件的位置状态，确保这些部件在设备运行时处于正确的关闭位置，从而保障设备和操作人员的安全。
该开关采用分离式执行器设计，但执行器不包含在开关的交付范围之内，需单独配备。其外壳由玻璃纤维增强的热塑性材料制成，具备防震和自熄特性，能够适应较为复杂的工业环境。开关内部包含 1 个常闭触点和 1 个常开触点，采用慢动式切换系统，具有强制断开功能，可在紧急情况下可靠切断电路。此外，开关配备了长度为 2 米的预接线电缆，方便现场的安装与连接。
二、功能特点
Steute 1172472 安全开关的核心功能是通过监测设备部件的位置，实现对设备运行状态的安全控制。当设备的门或盖被打开时，开关会触发触点状态的改变，进而发出信号使设备停止运行或进入安全状态，防止意外发生。
其防爆特性使其能够在 Ex zone 1 和 21 危险区域中使用，满足防爆环境下的安全要求。外壳采用的玻璃纤维增强热塑性材料不仅重量较轻，还具备良好的机械强度和耐腐蚀性，能够承受一定的冲击和振动。IP65 的防护等级意味着开关能够有效抵御灰尘侵入和低压水喷射，适合在有粉尘、水汽的工业环境中使用。
开关的锁存力为 30N，能够稳定地保持在锁定状态，避免因轻微振动导致的误动作。强制断开功能确保在发生故障时，常闭触点能够可靠断开，保障电路的安全。此外，慢动式的切换系统使触点动作平稳，减少了电弧的产生，延长了触点的使用寿命。
三、选型指南
在选择 Steute 1172472 安全开关时，首先需确认应用场景是否为 Ex zone 1 和 21 危险区域，该开关的防爆特性使其仅适用于这些特定的危险区域，非危险区域或其他类型的危险区域可能需要选择其他型号的安全开关。
其次，需考虑设备所需的触点配置，该开关为 1 个常闭触点和 1 个常开触点，应确保与设备的控制系统需求相匹配，以实现正确的信号传递和控制逻辑。
再者，要关注安装环境的条件，如温度范围、防护需求等。该开关在 T6 等级下的环境温度范围为 - 20°C 至 + 65°C，T5 等级下为 - 20°C 至 + 75°C，需确保实际工作温度在此范围内；同时，IP65 的防护等级是否满足安装环境的防尘防水要求也需纳入考量。
另外，由于执行器需独配备，选型时需选择与该开关兼容的执行器型号，以保证开关能够正常工作。还需考虑电缆长度是否满足安装需求，该开关的预接线电缆长度为 2 米，若安装距离较远，可能需要额外的接线处理。
四、技术参数
Steute 1172472 安全开关的技术参数如下：符合 EN 60947-5-1、EN IEC 60079-0 等多项国际标准；外壳为玻璃纤维增强热塑性材料，具有防震和自熄特性（UL 94 V-0）；防护等级为 IP65；开关类型为 type 2，编码等级为低编码。
触点材料为银，切换系统为慢动式，具备强制断开常闭触点功能，包含 1 个常闭触点和 1 个常开触点；连接方式为预接线电缆（H05VV-F），电缆横截面为 4×0.75mm²（包含导体线箍），长度为 2 米。
额定冲击耐受电压为 4kV，额定绝缘电压为 250V；常规热电流在 T6 时为 6A，T5 时为 3A；额定工作电流 / 电压为 6A/250VAC、0.25A/230VDC；使用类别为 AC-15、DC-13；短路保护需配备 6A gG/gN 熔断器。
强制断开行程为 9mm，强制断开力约为 15N；机械寿命超过 100 万次操作，B10d（10% 负载）为 200 万次，机械寿命（TM）最长为 20 年；防爆标识为 L II 2G Ex db IIC T6/T5 Gb、L II 2D Ex tb IIIC T80°C/T95°C Db 等，获得 PTB 和 IECEx 等相关认证；产品重量为 270g。
五、产品尺寸
其外壳的部分关键尺寸如下（单位：mm）：长度约 98mm，宽度约 40mm，高度约 71mm。这些尺寸参数决定了开关的安装空间需求，在安装前需确保设备上的安装位置能够容纳该开关，并预留出足够的操作和维护空间。
开关的安装孔位和尺寸需与设备上的安装支架相匹配，以保证安装的稳固性。电缆的出线方向和位置也需在安装时加以考虑，避免电缆受到过度的拉扯或挤压，影响开关的正常工作和使用寿命。
六、应用领域
Steute 1172472 安全开关主要应用于存在爆炸性气体或粉尘的危险区域，如 Ex zone 1（爆炸性气体环境）和 Ex zone 21（可燃性粉尘环境）。在这些区域中，该开关可用于监测各类工业设备的门、盖、防护罩等部件的位置状态，例如在石油化工、制药、食品加工、仓储等行业的反应釜、储罐、输送设备、搅拌设备等上的应用。

在石油化工生产中，用于监测反应釜的检修门是否关闭严密，防止易燃易爆气体泄漏时设备仍在运行而引发危险；在制药行业的粉尘车间，可安装在粉尘收集设备的盖板上，确保盖板关闭时设备才能启动，避免粉尘外溢引发爆炸风险。此外，在粮食加工、饲料生产等存在可燃性粉尘的环境中，该开关也能发挥重要的安全防护作用，保障设备的安全运行和操作人员的人身安全。

​
