产品介绍

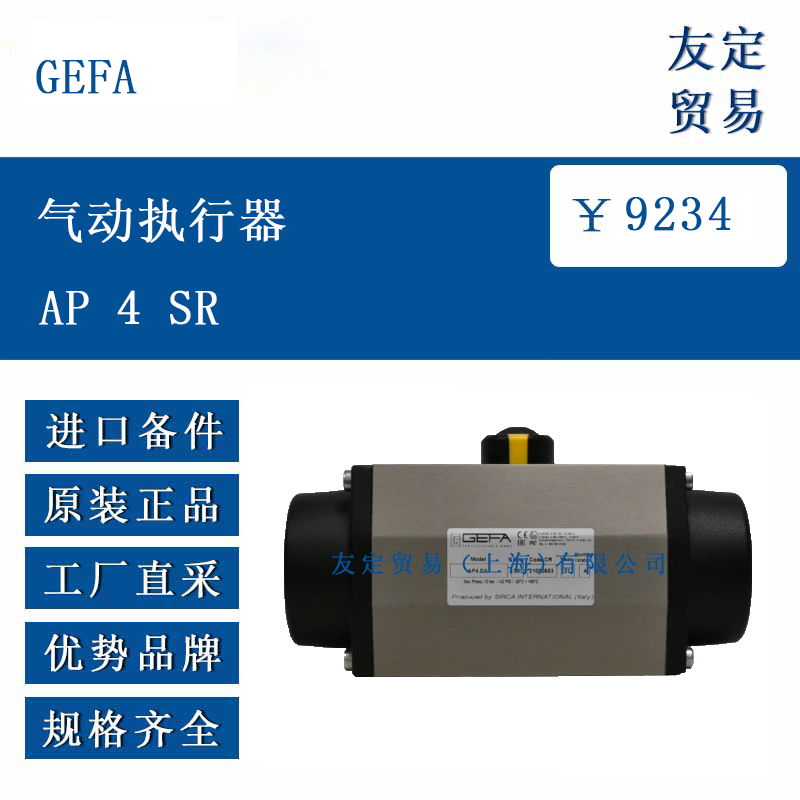

GEFA AP 4 SR 是 AP (M) 系列气动执行器中的一款产品，主要用于驱动阀门等设备实现旋转动作。其设计符合相关行业标准，结构上适合室内和室外安装场景。执行器的连接部分采用 ISO 5211/DIN 3337 标准的底部法兰，顶部壳体部分的钻孔符合 VDI/VDE 3845 NAMUR 标准，便于电磁阀及其他附件的安装。每台执行器在出厂前均经过功能测试，确保基本性能的稳定性。
功能特点
GEFA AP 4 SR 气动执行器的壳体采用铝制材料，并带有硬涂层保护，这种材质与涂层的组合有助于提升执行器的耐用性，适应不同环境条件。其出厂时已完成润滑处理，且该润滑状态可满足使用寿命内的维护需求，无需额外进行定期润滑操作。
该执行器适用的介质范围较广，包括干燥或润滑的空气、惰性气体、水以及轻质液压油等，可匹配多种工业场景中的介质环境。温度适应能力上，标准情况下可在 - 20°C 至 + 80°C 的环境中运行，若有特殊需求，还可提供 + 20°C 至 + 150°C 或 - 50°C 至 + 100°C 的定制版本，以应对不同温度条件的工作环境。
选型指南
在选择 GEFA AP 4 SR 气动执行器时，首先需考虑实际应用中的操作压力条件。该执行器双作用模式下的操作压力范围为 2bar 至 8bar，弹簧复位模式则为 3bar 至 8bar，需确保实际工作压力在此范围内，同时最大操作压力不应超过 10bar。
其次，需结合使用场景的质类型，确认所处理的介质是否在其适用范围内（干燥或润滑空气、惰性气体等），以避免介质不兼容影响执行器性能。
温度条件也是重要考量因素，需根据工作环境的温度范围选择标准版本或定制温度版本，确保执行器能在该温度下稳定运行。
技术参数
材质：壳体采用铝制材料，表面带有硬涂层保护。
操作压力：双作用模式 2bar 至 8bar，弹簧复位模式 3bar 至 8bar，最大操作压力 10bar。
介质：干燥或润滑的空气、惰性气体、水、轻质液压油。
温度范围：标准 - 20°C 至 + 80°C；可按需提供 + 20°C 至 + 150°C 或 - 50°C 至 + 100°C 的版本。
旋转角度：标准 90°，可调节 ±3°；APM 系列可双向调节 ±5°。
润滑：出厂时已完成润滑，无需维护。
连接标准：底部法兰符合 ISO 5211/DIN 3337；顶部壳体钻孔符合 VDI/VDE 3845 NAMUR。
重量：SR 型号为 6.92kg。
尺寸参数：对应 AP (M) 4 的尺寸，相关参数可参考系列标准尺寸表中的对应规格。
气室容积：中腔（Counter clockwise）0.68l，外腔（Clockwise，仅 DA）0.96l。
产品尺寸
GEFA AP 4 SR 气动执行器的尺寸符合 AP (M) 4 型号的标准规格，具体参数如下：相关尺寸参数可参考 AP (M) 系列尺寸表中 AP (M) 4 对应的条目，包括 B、C、D、E、F 等多个维度的尺寸数据，这些尺寸确保了执行器与其他设备连接时的适配性。
应用领域

GEFA AP 4 SR 气动执行器适用于需要通过气动驱动实现旋转动作的多种工业场景。在流体控制领域，可用于驱动阀门等设备，实现对液体、气体等介质的流量调节；在过程自动化系统中，能配合相关控制元件完成自动化操作，适应室内外不同安装环境。由于其可适配多种介质和温度范围，因此在化工、水处理、能源等行业的生产流程中均可发挥作用，为设备的稳定运行提供动力支持。

​
