一、产品介绍

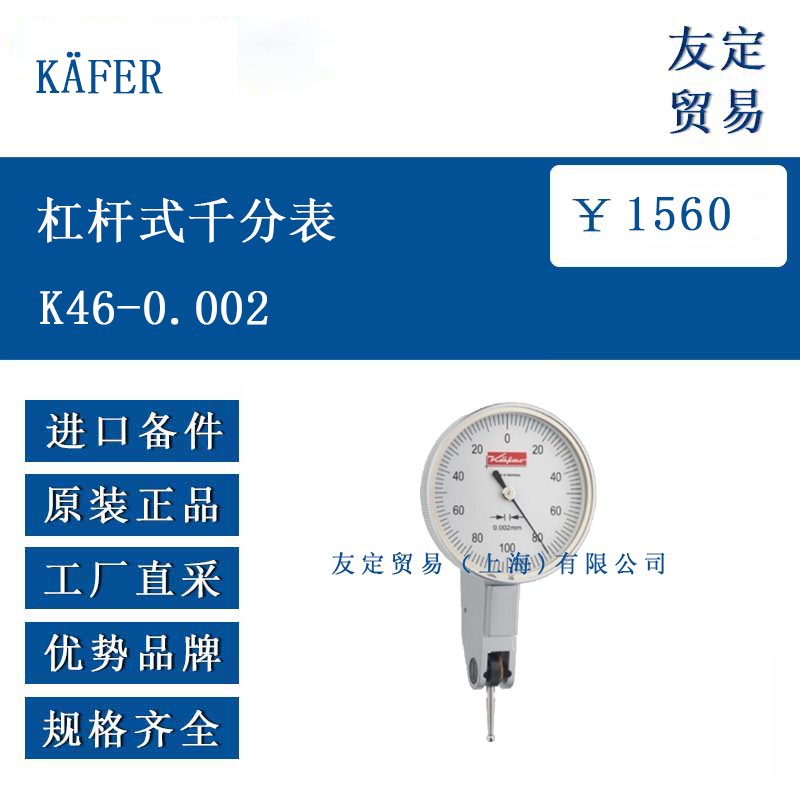

KÄFER K46-0.002 杠杆式千分表是一款用于精密尺寸测量的工具，主要用于检测工件的形状误差、位置偏差等参数。其核心结构包括测量杆、指针、表盘和外壳等部件：测量杆端部装有 2mm 直径的硬质合金球，用于与被测工件接触，减少磨损并保证测量稳定性；指针与内部传动机构连接，可随测量杆的微小位移顺时针转动，通过表盘刻度显示测量值；外壳采用镀铬处理，保护内部的燕尾槽导轨免受损坏，延长设备使用寿命。
该千分表具备自动切换测量方向的功能，无需手动调整即可适应不同方向的测量需求，操作便捷。其关键轴承部位采用精密孔石和精密球轴承支撑，确保传动顺畅，减少测量误差，适用于对精度要求较高的工业测量场景。
二、功能特点
KÄFER K46-0.002 杠杆式千分表具有抗磁性显示特性，普通磁场不会对读数产生影响，保证在有磁场干扰的环境中仍能正常工作。其表盘设计清晰，带有可旋转的滚花外环，便于用户根据测量需求调整表盘角度，提升读数便利性。
设备配备防滑离合器，能有效抵抗冲击，减少意外碰撞对内部精密结构的损坏，增强耐用性。外壳上的 3 个燕尾槽导轨用于安装 8mm 直径的安装轴，安装稳固且便于与其他测量支架配合使用。此外，测量头可更换，交付时附带专用钥匙，方便用户根据需求更换不同材质或直径的测量头。
三、选型指南
选型时，首先需明确测量需求的精度等级：K46-0.002 的刻度值为 0.002mm，适用于需要高精度测量的场景，若测量精度要求较低，可选择刻度值更大的型号。其次，需考虑测量范围，该型号的测量范围为 0.2mm（刻度标识 0-100-0），若需测量更大尺寸偏差，需选择对应范围的型号。
安装条件也是重要因素：该型号适配 8mm 直径的安装轴，需确认安装支架的兼容性。此外，测量环境需考虑是否存在磁场干扰，该型号的抗磁性可满足普通磁场环境；若有防水、防尘需求，可参考带 “AD” 标识的防水型号，但 K46-0.002 为普通防护设计，适用于干燥、少尘环境。
四、技术参数
KÄFER K46-0.002 杠杆式千分表的核心技术参数如下：刻度值为 0.002mm，测量范围为 0.2mm，刻度标识为 0-100-0，即从 0 向两侧各可测量 0.1mm；外壳直径为 40mm，符合 DIN 2270 标准中的形式 A；测量力为 0.15N±20%，既能保证测量接触的稳定性，又可减少对精密工件的挤压变形。
测量头长度为 11.8mm，旋转点到测量头球中心的距离为 15.3mm，测量杆的摆动范围为 240°，可灵活适应不同角度的测量需求
五、产品尺寸
KÄFER K46-0.002 杠杆式千分表的主要尺寸参数如下：外壳直径（D）为 40mm，外壳相关的安装尺寸中，E 为 6mm，G 为 7.5mm；测量头长度（至球中心）为 11.8mm，确保在常规测量场景中能顺利接触工件。
外壳上的燕尾槽导轨经过精密加工，与 8mm 直径的安装轴配合，安装后整体结构稳固。这些尺寸设计既保证了设备的紧凑性，又为测量操作预留了足够空间，便于在机床、检测平台等场景中灵活使用。
六、应用领域
KÄFER K46-0.002 杠杆式千分表凭借 0.002mm 的高精度，广泛应用于精密机械加工领域，如检测轴承、齿轮等零件的圆度、平面度误差，确保工件符合设计公差要求。在模具制造中，可用于测量模具型腔的尺寸偏差，保证模具装配精度。
此外，该千分表还适用于工具校准场景，如对车床、铣床等设备的定位精度进行校验，确保加工设备的准确性。在航空航天、汽车零部件等对精度要求严苛的行业，其稳定的测量性能也能为产品质量控制提供可靠支持，帮助用户及时发现并修正生产过程中的微小偏差。
​
