产品介绍

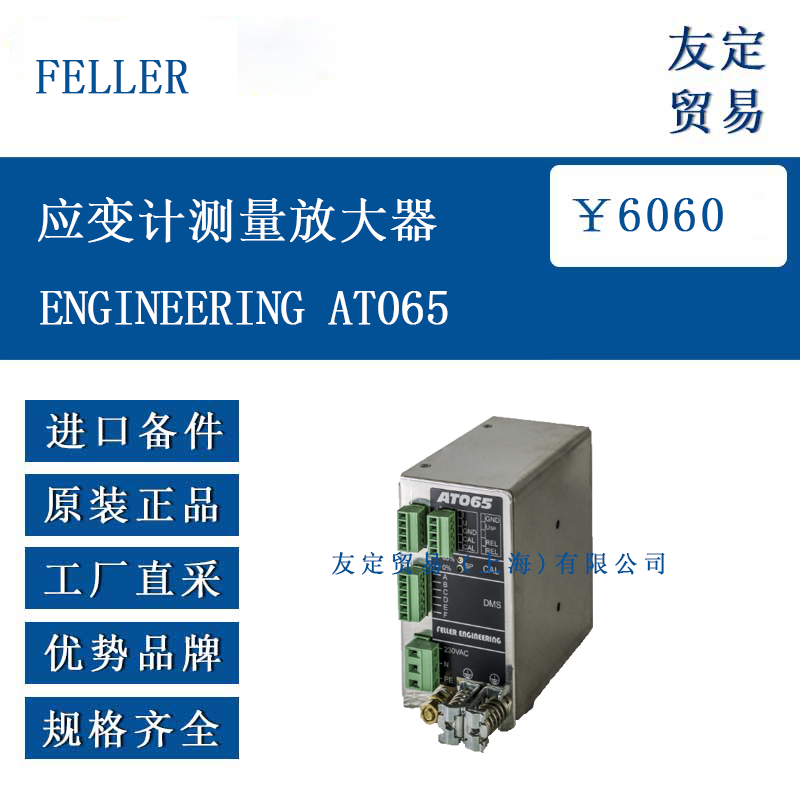

FELLER ENGINEERING AT065 应变计测量放大器是一款专为压力传感器设计的模块，主要功能是将传感器检测到的压力信号转换为可用于工业控制的模拟信号。其采用铝制外壳，能有效提升电磁兼容性，适应复杂的工业电磁环境。
该放大器支持与特定规格的压力传感器配套使用，要求传感器满足桥路电阻 350Ω、桥路供电 10V、最大压力时信号 33.3mV 等参数。工作时，根据测量的压力值，模块可输出 0..10V 电压信号或 0..20mA、4..20mA 电流信号，便于与各类控制系统对接。
模块集成报警触点功能，通过电位器 SP 可设置报警级别，前端 LED 指示灯会实时显示报警触点状态（继电器激活时点亮），实现对压力异常的及时提示。出厂时已完成校准，用户也可根据需要进行偏移、放大倍数及报警级别的现场调整。
功能特点
AT065 应变计测量放大器的铝制外壳设计是其显著特点之一，能增强设备在电磁环境中的稳定性，减少外部电磁干扰对测量精度的影响，保障信号传输的可靠性。
模块具备单通道信号处理能力，专注于压力信号的转换与放大，放大倍数最大可达 300，能精准捕捉微弱的压力信号变化，满足高精度测量需求。
报警功能实用且直观，通过电位器可灵活设置报警阈值，LED 指示灯实时反馈报警状态，方便操作人员快速掌握压力异常情况，响应时间短，能及时触发后续控制动作。
校准功能完善，支持放大器偏移、放大倍数及报警级别的调整，用户可根据传感器特性和实际应用需求进行现场校准，确保测量数据的准确性。此外，模块功耗低（最大 2W），对供电系统负载要求低，适用于长期连续运行场景。
选型指南
选型时，首先需确认供电条件。该模块标准供电为 230V AC（50/60Hz），也可选择 115V AC 版本，需根据现场供电系统类型和电压值选择适配型号，避免供电不匹配导致设备无法工作。
输出信号类型是重要考量因素，模块提供 0..10V 电压输出和 0..20mA、4..20mA 电流输出可选，需根据后续控制系统的信号接口类型选择，确保信号能够直接对接。
传感器兼容性需重点关注，模块仅支持桥路电阻 350Ω、供电 10V、最大压力信号 33.3mV 的传感器，选型时需确认所用压力传感器是否符合这些规格，否则可能影响测量精度或导致设备无法正常工作。
工作环境温度也是选型要点，模块工作温度范围为 10°C–50°C，存储温度需高于 0°C，若应用场景温度超出此范围，需采取温控措施或选择其他适配型号。
技术参数
机械尺寸：121mm（长）×65mm（宽）×118mm（高）。
供电电源：标准 230V AC（50/60Hz），可选 115V AC（50/60Hz）。
功耗：最大 2W。
通道数量：1 通道。
传感器供电：10V，适配 350Ω 桥路电阻的传感器。
放大倍数：最大 300。
输出信号：0..10V 电压；0..20mA 或 4..20mA 电流。
保险丝规格：最大 16A。
工作温度：10°C–50°C（50°F–120°F）。
存储温度：高于 0°C（32°F）。
报警链响应时间：<20ms。
报警设置：通过电位器 SP 调节，LED 指示灯显示状态。
产品尺寸
该放大器模块的尺寸为 121mm（长）×65mm（宽）×118mm（高），紧凑的结构设计使其能适应工业控制柜内有限的安装空间。铝制外壳不仅增强了电磁兼容性，也为设备提供了一定的机械保护，便于在各类工业环境中安装固定。
应用领域
AT065 应变计测量放大器主要应用于需要精准压力测量的工业场景。在机械制造领域，可配合压力传感器监测机床液压系统、气动装置的压力变化，通过输出信号反馈至控制系统，实现压力的实时调控。
在自动化生产线中，模块能将管道、容器内的压力信号转换为标准信号，用于监控流体输送、物料反应等过程的压力状态，当压力超出设定阈值时，报警功能可及时提示操作人员进行干预，保障生产安全。

此外，在过程控制、设备监测等领域，该模块也能发挥作用，凭借其稳定的信号转换能力和可靠的报警功能，为工业系统的稳定运行提供支持。
