产品介绍

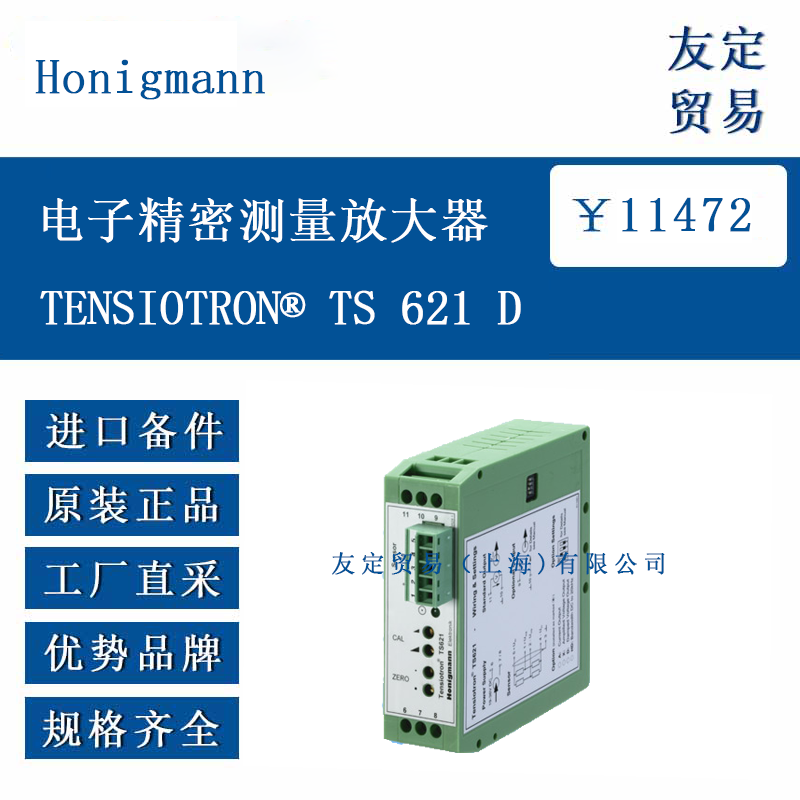

Honigmann TENSIOTRON® TS 621 D 电子精密测量放大器专为应变片式传感器设计，主要用于张力等物理量的测量信号处理。它能够接收应变片全桥传感器输出的微弱信号（标称测量范围为 ±15mV），通过内部放大电路将信号放大至标准电压输出（0-±10V），同时具备报警触点功能，可实时监控测量状态并在异常时触发报警。
该放大器采用 DIN 导轨式外壳设计，便于安装在标准 DIN 导轨上，节省控制柜空间。设备配备可插拔的传感器连接端子，方便传感器的接线与维护，同时支持通过适配器插头实现两个传感器的并行连接。内部集成 DC-DC 转换器，实现电源与测量电路的 galvanic 隔离，有效避免接地环路干扰，保证测量稳定性。
校准方面，放大器提供零位和放大倍数的粗调与微调功能，用户可根据实际需求进行校准设置，确保测量精度。其标准配置包含电压输出，“D” 选项增加了阻尼电压输出，可通过设置选择不同的截止频率（0.5/5/10/20Hz），适应不同的测量环境需求。
功能特点
TS 621 D 具备出色的抗干扰能力，通过 galvanic 隔离和优化的电路设计，有效降低工业环境中的电磁干扰和噪声影响，保证信号处理的稳定性，适合在复杂的工业场景中使用。
报警功能是其核心特点之一，通过集成的报警触点，可实时监测测量值状态，当超出设定范围时及时触发报警，报警状态通过 LED 指示灯直观显示，便于操作人员快速响应。
设备支持灵活的输出配置，标准输出为 0-±10V 电压，“D” 选项提供阻尼电压输出，可根据需求选择截止频率，减少信号波动，同时还可通过其他可选配置实现电流输出（0-20mA/4-20mA）或倍增电压输出（2x/3x/4x/5x），适应不同的控制系统接口需求。
校准功能完善，提供零位和放大倍数的粗调与微调，用户可根据传感器特性和测量需求进行精准校准，确保测量精度。此外，设备具备反向极性保护，防止因接线错误导致的损坏，提高使用安全性。
选型指南
选型时，首先需确认测量需求与传感器类型，该放大器适用于应变片全桥传感器（阻抗≥150Ω），主要用于张力测量等场景，需确保传感器与放大器的兼容性。
关注输出信号类型，标准电压输出（0-±10V）适用于多数控制系统，若需阻尼输出则选择 “D” 选项，若需电流输出或倍增电压输出，可搭配相应选项，确保与后续控制系统的接口匹配。
供电条件需匹配，放大器工作电压范围为 19-36V DC，典型供电为 24V DC，需确认现场供电系统能否提供稳定电压，避免电压波动影响设备性能。
环境条件需考虑，工作温度范围为 0-60℃，存储温度范围为 - 25-75℃，相对湿度无冷凝要求，若应用场景温度超出范围，需采取温控措施。
安装空间需满足，放大器尺寸为 80×25×95mm（长 × 宽 × 高），采用 DIN 导轨安装，需预留足够的安装空间和散热空间，确保设备正常运行。
技术参数
精度等级：0.1 级。
传感器兼容性：应变片全桥传感器，阻抗≥150Ω。
桥路激励电压：10V DC±0.5%，参考地电位 ±5V DC。
标称增益：667，标称测量范围：±15mV。
校准范围：零位调整范围为 38%-580%（相对于标称增益），粗调 ±60%。
输入阻抗：10¹⁰Ω，截止频率：约 70Hz（-3dB）。
标准输出：0-±10V 电压，最大输出电流 10mA。
阻尼输出（“D” 选项）：0-±10V 电压，截止频率可选 0.5/5/10/20Hz。
工作电压：19-36V DC，功耗最大 3W。
环境参数：工作温度 0-60℃，存储温度 - 25-75℃，安装海拔无特殊限制。
机械参数：尺寸 80×25×95mm（长 × 宽 × 高），重量约 100g，DIN 导轨安装（符合 DIN-EN 标准）。
保护功能：具备反向极性保护，电源与测量电路 galvanic 隔离。
产品尺寸
该放大器尺寸为 80mm（长）×25mm（宽）×95mm（高），重量约 100g，采用紧凑的 DIN 导轨式设计，可直接卡装在标准 DIN 导轨上，节省安装空间。其小巧的体积使其适合在空间有限的控制柜内安装，同时便于与其他设备集成。传感器连接采用可插拔端子，接线方便，端子适配电缆规格为 0.08-1.5mm²，电源和输出端采用螺丝端子，适配电缆规格为 0.2-2.5mm²。
应用领域
TS 621 D 电子精密测量放大器主要应用于需要高精度张力测量的工业场景。在金属加工行业，可配合应变片传感器监测线材、板材轧制过程中的张力，通过精准的信号放大与处理，确保加工过程中的张力稳定，提高产品质量一致性。
在造纸和纺织行业，用于监控纸张、织物生产过程中的张力，避免因张力过大或过小导致的材料断裂或褶皱，保障生产连续进行。在电缆制造中，可实时测量电缆牵引过程中的张力，确保电缆直径均匀，减少废品率。

此外，该放大器还适用于各类材料测试设备，如拉力试验机等，通过精确放大传感器信号，为材料力学性能测试提供可靠的数据支持，满足实验室和工业质量检测的需求。
