产品介绍

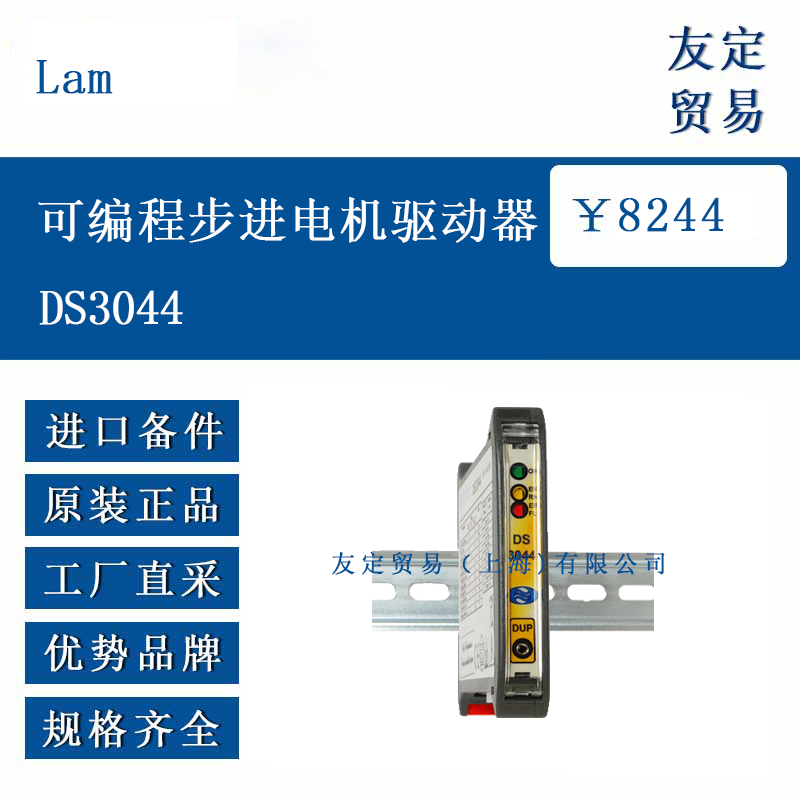

Lam DS3044 是一款集成柔性运动控制器的可编程步进电机驱动器，能够对步进电机进行精准的速度与位置控制。其编程通过专用软件实现，基于功能块构建控制逻辑，支持加法、减法、乘法、除法等数学运算，可满足复杂应用需求。
驱动器配备 4 路数字输入、2 路数字输出（均为光耦隔离，支持 PNP/NPN 或线路驱动），2 路 ±10V 模拟输入和 1 路 0-10V 模拟输出，接口功能可通过编程灵活配置，例如数字输入可用于启动 / 停止控制，模拟输入可动态调整速度参数。
设备支持最高 3000rpm 转速（1/128 步距），具备独立加减速斜坡设置、绝对与相对定位功能，以及 100KHz 高速计数器，适用于对运动精度有要求的场景。安装采用 DIN 导轨方式，通过彩色可拆卸端子块连接电机与信号，内置过压 / 欠压、短路、过热等保护功能。
功能特点
Lam DS3044 的核心特点在于可编程性与灵活性，通过功能块编程降低开发难度，32 位数学运算能力可实现复杂控制逻辑，用户可根据需求自定义 I/O 功能，增强设备适应性。
在运动控制方面，驱动器支持 1/128 步距细分，配合绝对与相对定位功能，可实现高精度位置控制；独立加减速斜坡设置能减少机械冲击，100KHz 高速计数器可提升反馈与控制精度。
设备采用高效功率 MOSFET 功率级，具备自动电流降低功能，在保证驱动能力的同时减少能耗。完善的保护与诊断功能可实时监测异常状态，并通过数字输出触发报警，便于故障排查。
此外，其紧凑尺寸与 DIN 导轨安装设计节省空间，可拆卸端子块简化接线与维护，适合工业环境长期运行。
选型指南
选型时需首先确认供电条件：DS3044 直流供电范围为 20-50Vdc，交流供电（DS3044A）为 18-36Vac，需与现场电源匹配。
其次，电机相电流需在驱动器额定范围内（持续相电流 1-4Arms，峰值 14.1Apk），避免过载影响寿命。
根据控制需求选择功能：若需复杂运动逻辑（如多段定位、数学运算），其编程功能可满足需求；接口数量需覆盖外部信号（如启动、回零、速度给定等）。
安装环境需考虑尺寸与温度：驱动器宽度 35mm，高度 100.4mm，深度 119.0mm，重量约 185-220g，工作温度需适配现场条件，确保散热良好。
技术参数
供电方面，直流型号（DS3044）电压为 20-50Vdc，交流型号（DS3044A）为 18-36Vac；电机相电流（rms）为 1-4Arms，峰值 14.1Apk。
控制参数：支持最高 3000rpm 转速，1/128 步距细分；具备绝对 / 相对定位功能，32 位位置寄存器（范围 -2,147,483,638 至 +2,147,483,647）。
接口参数：数字输入电压 3-28Vdc，电流 4-8mA；数字输出电压 1-30Vdc，电流最大 50mA；模拟输入 ±10Vdc，输出 0-10Vdc（电流最大 10mA）。
保护功能包括过压 / 欠压、短路、过热、电机断相诊断；用户程序内存支持 250 个功能块。
产品尺寸
驱动器机械尺寸为：高度 100.4mm，深度 119.0mm，宽度 35.0mm；重量约 185g（含包装 220g）。其紧凑设计适合 DIN 导轨安装，节省控制柜空间，可拆卸端子块便于接线与维护。
应用领域

Lam DS3044 适用于需要精准步进电机控制的工业场景，如自动化生产线中的物料搬运、精密机床的位置控制、包装设备的同步运动等。在需要自定义运动逻辑的场景（如多段速切换、数学运算控制）中，其编程功能可发挥优势，同时也可用于医疗设备、电子制造等对精度与可靠性有要求的领域。
