产品介绍

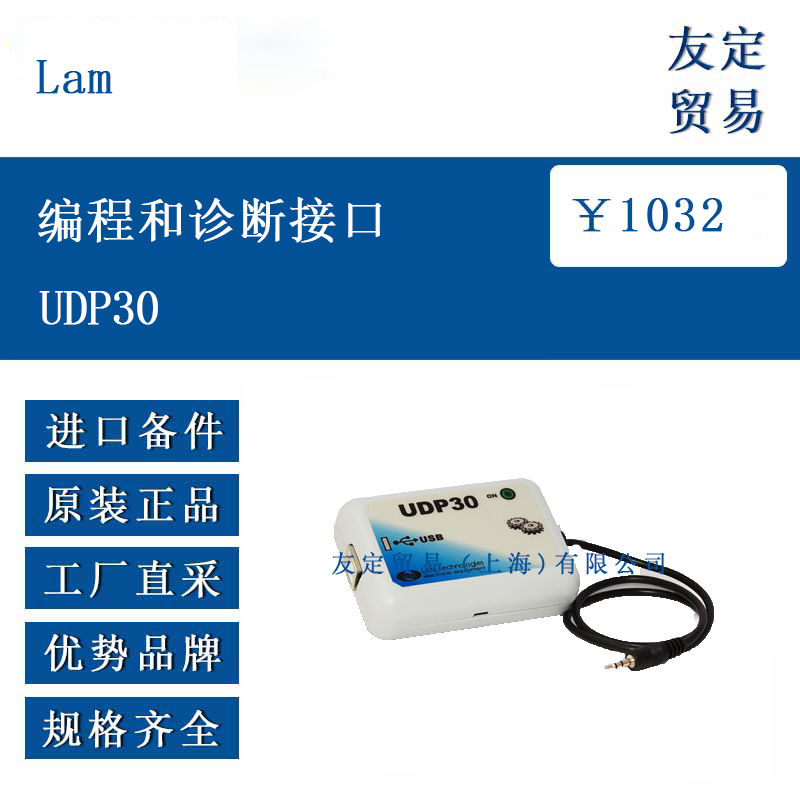

UDP30 是一款用于连接个人计算机与带有 DUP 端口设备的接口，适用于 DS10xx、OS10xx 等系列的驱动器。其与个人计算机的连接通过 USB 端口实现，同时从该端口获取所需的供电；与设备的连接则通过 DUP 端口完成。在多数情况下，UDP30 接口能够为设备的数字部分供电，这使得即使在设备无外部供电的情况下，也能读取和修改设备中存储的数据。而当设备处于供电状态时，由于 USB 端口与设备 DUP 端口之间存在 galvanic isolation，可避免地环路相关问题及其他不便。该接口需配合特定的软件应用（如 UDP Commander）使用，以实现与设备的数据交换????1-63????1-64????1-66。
功能特点
UDP30 接口的功能特点较为鲜明。其通过 USB 端口与个人计算机连接，无需额外的外部电源，使用便捷。在很多情况下，能够为所连接的设备供电，提升了设备在无外部供电时的可操作性。接口在个人计算机与设备之间提供 galvanic isolation，有助于减少连接过程中可能出现的干扰问题。数据交换过程具备快速和安全的特点，保障了信息传输的效率与稳定性。产品随附 USB 连接电缆，为初始使用提供了便利。安装过程有明确的引导步骤，降低了操作难度。同时，其设计紧凑，具有较小的体积，便于在不同场景下布置和使用。
选型指南
在选择 UDP30 接口时，需考虑具体的应用场景与设备需求。首先，需确认目标设备是否带有 DUP 端口，如 DS10xx、OS10xx 等系列驱动器均属于适用范畴。其次，需关注设备的供电情况，若需要在设备无外部供电时进行数据读取与修改操作，UDP30 接口是较为合适的选择。对于连接器类型不同的设备，需检查是否需要使用 LSP2040 适配器电缆，部分设备因接口差异，需通过该适配器完成与 UDP30 接口的连接。此外，还需确认所使用的操作系统是否在接口驱动程序的兼容范围内，其兼容的操作系统包括 Windows 98、98SE、ME、2000、XP、XP SP2 等，以确保驱动程序能够正常安装和运行。
技术参数
UDP30 接口的技术参数涵盖多个方面。在电力特性上，其电源来自 USB 端口，电压范围为 4.6 至 5.4Vdc；非待机状态下的吸收电流范围为 30 至 400mA。2.5mm jack 连接器的可用电压最大为 5.2Vdc，可用电流典型值为 200mA。在兼容性方面，兼容的 USB 端口版本为 1.1 和 2.0；驱动程序兼容的操作系统包括 Windows 98、98SE、ME、2000、XP、XP SP2。在使用环境方面，适用的海拔高度不超过 2000m；温度范围为 0 至 50℃；湿度范围为 5% 至 90%，且无冷凝。在存储和运输条件方面，海拔高度不超过 4000m；温度范围为 - 20 至 60℃；湿度范围为 5% 至 95%，且无冷凝。
产品尺寸
UDP30 接口的机械规格明确，高度为 25mm；深度为 80mm；宽度为 56mm；重量为 60g。紧凑的尺寸设计使其能够适应多种安装空间，便于在不同的设备布局中灵活放置，不会过多占用额外空间，有利于设备整体的合理布置。
应用领域

UDP30 接口主要应用于需要实现个人计算机与带有 DUP 端口设备之间数据交换的场景。具体而言，在 DS10xx、OS10xx 等系列驱动器的调试、数据读取与修改过程中发挥作用。无论是设备处于运行状态还是无外部供电的状态，通过该接口都能实现对设备相关数据的操作，为设备的维护、参数调整等工作提供支持。需要注意的是，该接口不适用于用于维持生命的应用，也不适用于其故障可能导致人员、动物伤亡或物品损坏的场景。

​
