产品介绍

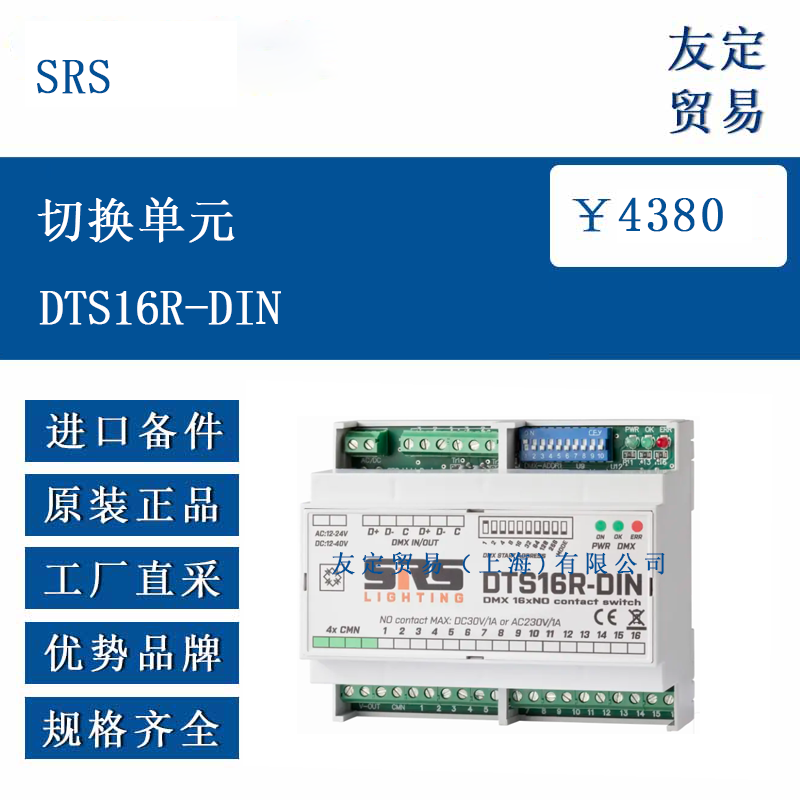

SRS DTS16R-DIN 切换单元能够通过 DMX 线路从舞台灯光控制台控制大多数电气设备，如灯光、电机、螺线管等。它提供 16 个由 DMX 控制的常开触点，与主电源完全隔离，在设计时考虑到了安装人员和系统集成商的需求。该切换单元采用特定的继电器，具有相应的额定参数，能满足一定的电力控制要求，适用于多种需要通过 DMX 线路控制电气设备的场景。
功能特点
SRS DTS16R-DIN 切换单元具有 16 个常开切换输出，能实现对多个设备的控制切换。其 DMX 输入采用光电隔离，并带有并行输出，可保障信号传输的稳定性。该单元具备 DMX 线路的过压保护功能，能减少电压过高对设备造成的影响，同时有 DMX 线路的 LED 指示，方便用户了解线路状态。此外，它通过 DIP 开关进行 DMX 地址设置，操作方式较为便捷。所使用的 Takamisawa NY12-WK 继电器有明确的额定值，在交流和直流情况下分别有相应的电流、电压及功率限制。
选型指南
在选择 SRS DTS16R-DIN 切换单元时，需考虑其适用的控制需求。首先，要确认所需控制的电气设备类型，如灯光、电机等，看是否与该切换单元的控制范围相匹配。其次，关注设备的电源参数，该切换单元的继电器在交流和直流下有不同的额定值，需确保被控设备的电流、电压及功率在其允许范围内，避免超出额定值导致设备损坏。另外，考虑使用环境的温度条件，其工作温度范围为 - 20°C 至 + 60°C，需保证使用环境温度在此区间内，以确保设备正常运行。同时，若涉及 DMX 线路连接，要确认其 DMX 输入是否符合 USITT DMX 512（1990）标准，以保证兼容性。
技术参数
SRS DTS16R-DIN 切换单元的电源参数为 DC 12-36V / AC 12-24V，电流 160mA。工作温度范围在 - 20°C 至 + 60°C 之间。继电器方面，Takamisawa NY12-WK 继电器的额定值为 3A/250V AC，最大功率 750VA；3A/30V DC，最大功率 90W。DMX 输入符合 USITT DMX 512（1990）标准，并由瞬态电压抑制二极管保护。切换输出为 16 个带公共极的无电位触点。产品的外壳为塑料 DIN 盒，属于 6U DIN 导轨盒，重量为 0.32kg，保修期为 2 年。
产品尺寸
SRS DTS16R-DIN 切换单元的外壳为塑料 DIN 盒，属于 6U DIN 导轨盒，重量为 0.32kg。
应用领域

SRS DTS16R-DIN 切换单元适用于舞台灯光控制领域，可通过 theatrical light desk 控制灯光设备，实现舞台灯光的切换与调节。此外，它还能用于控制电机、螺线管等电气设备，在工业控制、场馆设备管理等场景中也有一定的应用空间。例如，在大型场馆的设备控制中，可通过该切换单元对相关电气设备进行集中控制，保障设备的有序运行。同时，其也可用于类似 RGB 12V 灯带的供电控制等场景。

​
