产品介绍

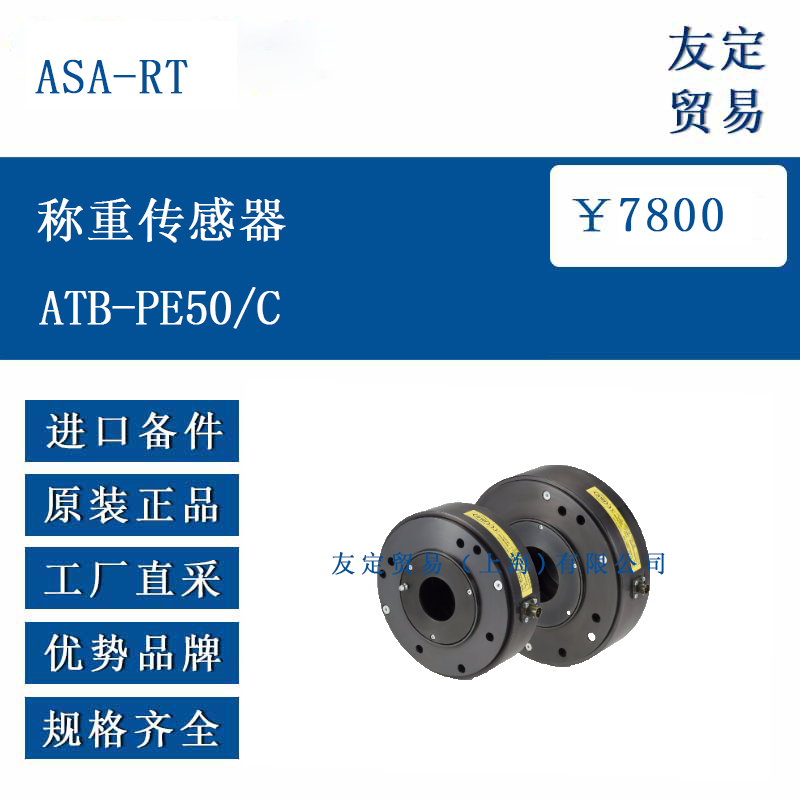

ASA-RT ATB-PE50/C 称重传感器是一款用于卷材张力控制的辊式称重传感器，属于 ATB-P/PE 系列，适用于对各类卷材的张力进行测量与控制。该传感器采用特定的结构设计，可集成到相关设备的辊轴系统中，通过感知卷材张力的变化，将力学信号转化为可识别的电信号，为张力控制系统提供准确的测量数据。其设计考虑了不同的安装与使用需求，提供了相应的解决方案，适配多种工业场景下的张力监测工作。
功能特点
ASA-RT ATB-PE50/C 称重传感器具备一定的测量精度，综合误差小于 0.3% F，重复性误差小于 0.2% F，能为张力测量提供较为可靠的数据支持。其灵敏度在 1.2…1.4 mV/V 范围内，零位桥平衡控制在 ±1% F 以内，受温度影响较小，温度对零点的影响为 ±0.1% F / 10 °C，可在一定温度范围内保持测量稳定性。该传感器采用 350 Ohm 的桥路电阻，最大供电电压为 12 Vdc，防护等级达到 IP54，能在一定程度上抵御灰尘和水的侵入。材料选用钢或不锈钢，适应不同的环境需求，同时支持自动或手动润滑方式，用户可根据需要拆卸密封环或更换为 V 型环，安装方式具有一定的灵活性。
选型指南
选择 ASA-RT ATB-PE50/C 称重传感器时，需结合具体的应用场景和参数需求。首先需确认所需的额定力范围，ATB-PE50 对应的额定力参数需与实际张力测量需求匹配，避免超出传感器的最大工作载荷（200% F）或极限载荷（>500% F）。其次，考虑工作温度环境，该型号的工作温度范围需与使用场景的温度条件相符，如常规场景可选择 - 10…+80 °C，高温环境则需对应更高温度范围的型号。连接方式方面，需根据布线需求选择合适的接口类型，如连接器或特定规格的电缆（PVC 电缆或特氟龙电缆，不同线数和长度）。此外，材料选择需考虑环境腐蚀性，不锈钢材质更适用于有防锈需求的场景，同时需确认解决方案类型是否与安装结构匹配。
技术参数
ASA-RT ATB-PE50/C 称重传感器的技术参数如下：最大工作载荷为 200% F，极限载荷大于 500% F；灵敏度 1.2…1.4 mV/V，精度小于 0.2% F，重复性小于 0.2% F，综合误差小于 0.3% F；零位桥平衡 ±1% F，温度对零点的影响 ±0.1% F / 10 °C；额定温度范围根据具体类型有所不同，工作温度范围对应选型时的温度参数；桥路电阻 350 Ohm，最大供电电压 12 Vdc；防护等级 IP54，材料为钢或不锈钢，连接方式可选择连接器或不同类型的电缆（如 6 芯 PVC 电缆、7 芯特氟龙电缆）。
产品尺寸
ASA-RT ATB-PE50/C 称重传感器的尺寸以毫米为单位，不同参数对应特定的安装尺寸。根据系列型号的尺寸表格，ATB-P/PE50 的相关尺寸参数包括 A 为 105 mm，B 为 32 mm，其他如 E、L、G 等尺寸需结合方案 “C” 确定，具体数值可参考产品详细尺寸图表。
应用领域

ASA-RT ATB-PE50/C 称重传感器主要应用于需要对卷材张力进行控制的工业领域。在印刷行业中，可用于监测印刷卷材的张力，确保印刷过程中卷材张紧度均匀，提升印刷质量；在纺织行业，能对纺织面料卷材的张力进行测量，保障面料在加工过程中不出现过松或过紧的情况；在包装行业，适用于包装材料卷材的张力控制，保证包装过程的稳定性；此外，在造纸、薄膜生产等涉及卷材加工的领域，该传感器也可发挥作用，为卷材的连续生产提供张力监测支持，助力生产线的稳定运行。

​
