产品介绍

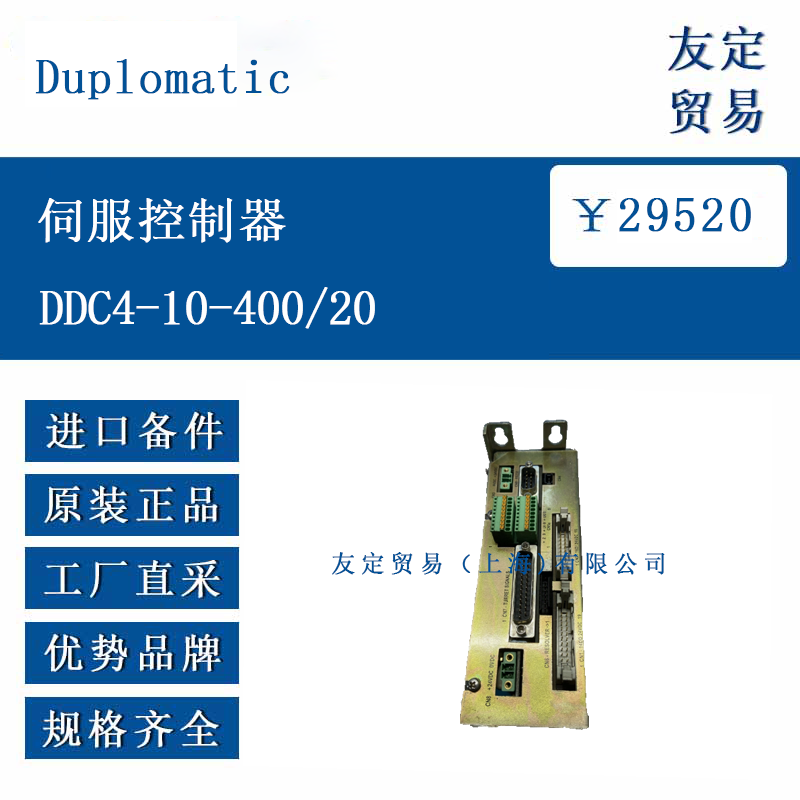

Duplomatic DDC4-10-400/20 伺服控制器是一款紧凑的控制系统，主要用于 SM*、TRM-S、FL 等系列转塔的定位与驱动控制。它通过简化的接口与车床对接，便于安装，同时配备 RS232 串行线，支持通过电脑进行诊断与远程控制。该控制器集成数字信号处理（DSP）技术，能实现转塔的自动定位、状态监测及故障诊断，适用于需要精确控制转塔工具位的工业场景。
功能特点
Duplomatic DDC4-10-400/20 伺服控制器具备多项实用功能。它支持最佳路径搜索，可自动选择最短路径驱动转塔至目标位置，也可通过外部信号选择顺时针（CW）或逆时针（CCW）旋转方向。具备自动参考点搜索功能，能完成转塔的零点校准，并通过奇偶控制确保位置编码的准确性。控制器支持两种位置范围（如 8/12 或 6/12 个工位）的切换，可通过专用输入信号选择低 / 高惯量模式及标准 / 维护速度。此外，其增强型诊断功能可通过报警代码反馈故障信息，且电子元件采用光电隔离设计，符合安全标准。
选型指南
选择 Duplomatic DDC4-10-400/20 伺服控制器时，需结合实际应用场景综合考量。首先，确认适配的转塔类型，该型号主要适配 SM 系列转塔，需根据转塔的最大惯量选择对应参数（如 SM--12 对应 0.8-1.2 kg・m²，SM-*-25 对应 5-14 kg・m²）。其次，考虑电源条件，该控制器需 3 相 400V AC 电源，辅助电源为 24V DC，需确保供电系统匹配。
技术参数
Duplomatic DDC4-10-400/20 伺服控制器的主要技术参数如下：电源输入为 3 相 400V AC（±15%/-10%，50/60Hz±2Hz），辅助电源为 24V DC±10%（35W）；I/O 电源为 24V DC±10%（最大 3A），数字输入为 Sink 型，数字输出为 MOS 晶体管（N.O.，最大 0.1A，带 PTC 保护及保险丝），电磁阀输出为继电器（N.O.，最大 2A，带 F6 保险丝保护）。工作温度范围 0...55°C，湿度 30...95%，振动耐受 4G RMS（短期）、0.5G RMS（持续）。位置编码支持奇偶校验，最大位置范围可通过 PTAB01、PTAB02 信号设置（如 8/12、6/12 工位），非线性误差及温度误差符合工业控制标准。
产品尺寸
Duplomatic DDC4-10-400/20 伺服控制器采用 “RACK” 结构设计，整体尺寸适配电气柜安装，具体参数为：长度约 150mm，宽度约 100mm，高度约 201mm（含安装结构）。
应用领域

Duplomatic DDC4-10-400/20 伺服控制器主要应用于工业机床领域，尤其是配备 SM*、TRM-S、FL 系列转塔的车床。在金属加工中，它能精确控制转塔的工具位切换，确保加工过程中工具定位准确；在自动化生产线中，可配合 CNC 系统实现转塔的自动换刀与连续作业，提升生产效率。此外，其支持维护模式与故障诊断的特点，使其适用于需要频繁调试与状态监测的工业场景，如精密零件加工、批量生产流水线等。

​
